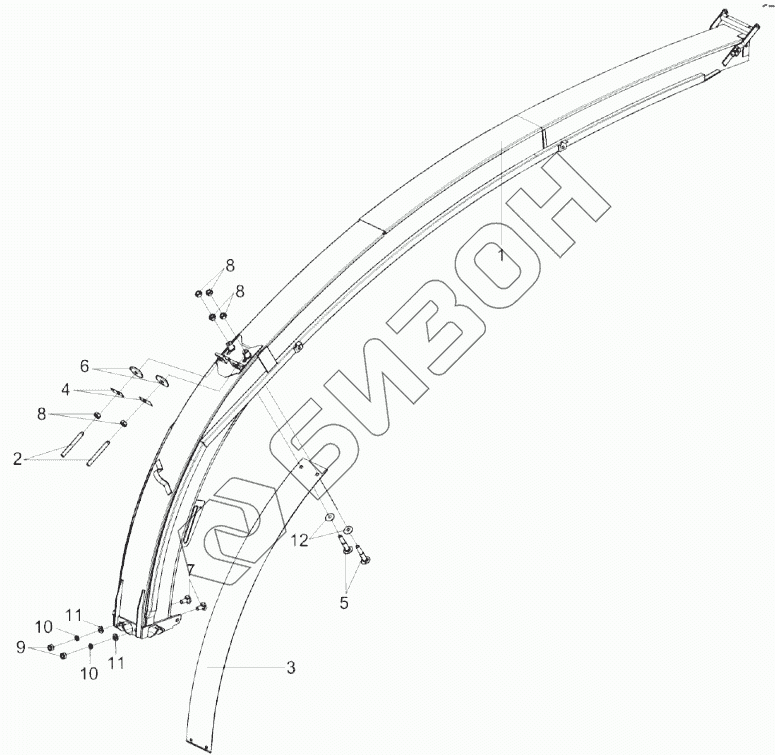

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Трубопровод ПКК 0109010В-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
8
9
10
10
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ПКК 0109010В-03 Трубопровод
Загрузка ...
2 КВС-1-0144170 Стяжка
Загрузка ...
3 ПКК 0109439 Накладка
Загрузка ...
4 ПКК 0109432 Шайба
Загрузка ...
5 КВС-1-0111629-04 Болт
Загрузка ...
6 КИС 0125103 Шайба
Загрузка ...
7 Болт М12-6eх30-7802 Болт
Загрузка ...
8 Гайка М12х1,25-6G-5915 Гайка М12х1,25-6G-5915
Загрузка ...
9 Гайка М12-6G-5915 Гайка М12-6G-5915
Загрузка ...
10 Шайба 12Т.65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
11 Шайба С.12.01-11371 Шайба С.12.01-11371
Загрузка ...
12 Шайба С.18х4.01-11371 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
