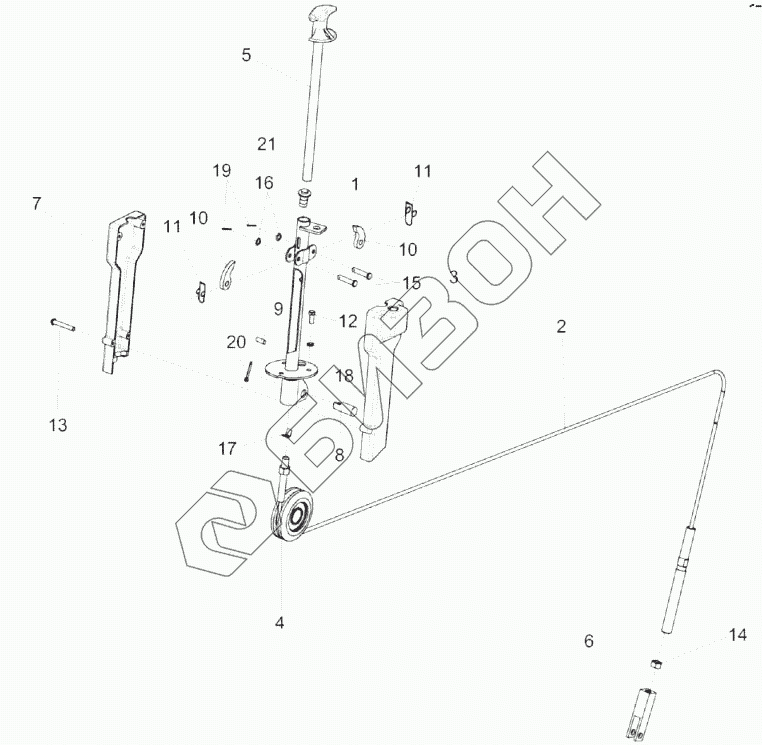

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Установка колонки привода КГС 0119150
КГС 0119150
КГС-3-0119000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0119150 | КГС 0119150 | Колонка привода |
Загрузка ...
|
|
| КГС-3-0119000 | КГС-3-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КГС 0119160 | Корпус |
Загрузка ...
|
|
| 2 | КГС 0119230 | Трос |
Загрузка ...
|
|
| 3 | УЭС 0300270 | Крышка |
Загрузка ...
|
|
| 4 | УЭС 0300720 | Ролик |
Загрузка ...
|
|
| 5 | УЭС 0300740 | Ручка |
Загрузка ...
|
|
| 6 | КИЛ 0119652 | Вилка |
Загрузка ...
|
|
| 7 | УЭС 0300087 | Крышка |
Загрузка ...
|
|
| 8 | УЭС 0300619 | Ось |
Загрузка ...
|
|
| 9 | УЭС 0300692 | Штифт |
Загрузка ...
|
|
| 10 | 54-40752 | Собачка |
Загрузка ...
|
|
| 11 | 54-60311 | Пружина |
Загрузка ...
|
|
| 12 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 13 | Винт B.М4-6gх25-17473 | Винт |
Загрузка ...
|
|
| 14 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 15 | Ось 6-8 b12х36-9650 | Ось |
Загрузка ...
|
|
| 16 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 17 | Шайба 8.01-13463 | Шайба 8.01-13463 |
Загрузка ...
|
|
| 18 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шплинт 2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 20 | Шплинт 4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 21 | ВК12-2 | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
