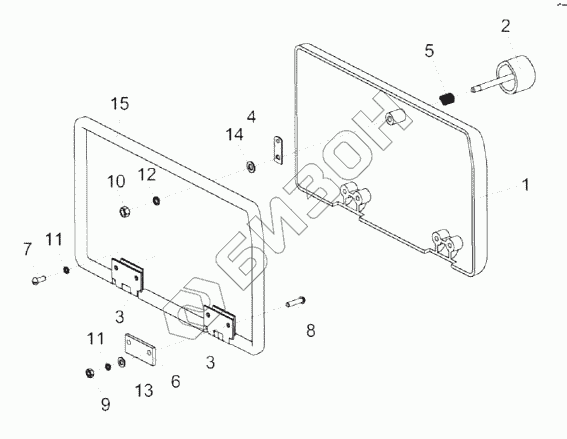

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Установка крышки КГС-3-0120400

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КГС-3-0120410
КГС-3-0120400
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
КГС-3-0120410 КГС-3-0120410 Крышка
Загрузка ...
КГС-3-0120400 КГС-3-0120400 Установка крышки
Загрузка ...
1 КГС-3-0120420 Крышка
Загрузка ...
2 КЗК-12-0120510А Ручка
Загрузка ...
3 КЗК-12-0120550 Петля
Загрузка ...
4 КЗК-12-0120485А Скоба
Загрузка ...
5 КЗК-12-0120605 Пружина
Загрузка ...
6 КЗК-12-0131026 Подкладка
Загрузка ...
7 Винт В.М4-6ех10-17473 Винт
Загрузка ...
8 Винт В.М4-6ех16-17473 Винт
Загрузка ...
9 Гайка М4-6G-5927 Гайка М4-6G-5927
Загрузка ...
10 Гайка М5-6G-5927 Гайка М5-6G-5927
Загрузка ...
11 Шайба 4.65Г-6402 Шайба 4.65Г-6402
Загрузка ...
12 Шайба 5.65Г-6402 Шайба 5.65Г-6402
Загрузка ...
13 Шайба С.4.01-11371 Шайба С.4.01-11371
Загрузка ...
14 Шайба С.5.01-11371 Шайба С.5.01-11371
Загрузка ...
15 КЗ 0120051А Профиль
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
