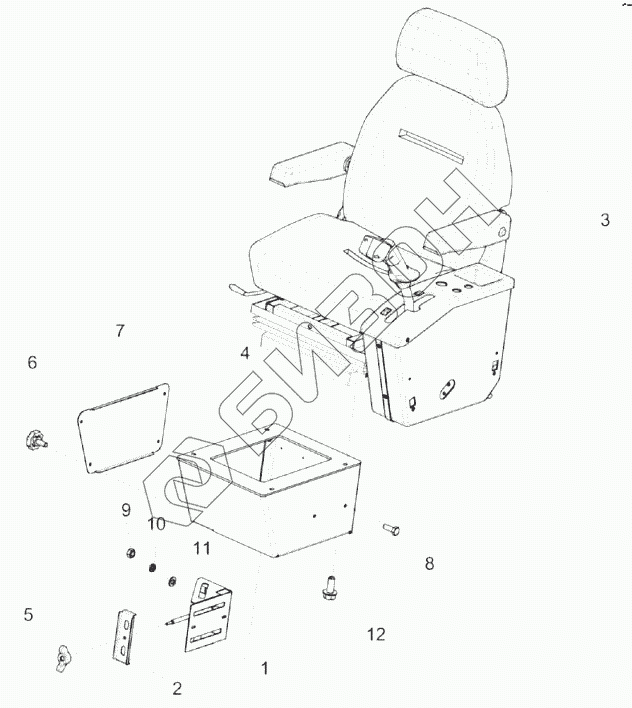

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Установка сиденья КГС-3-0119040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
КГС-3-0119000 КГС-3-0119000 Площадка управления
Загрузка ...
1 КВС-8-0129290 Кронштейн
Загрузка ...
2 КВС-8-0129330 Прижим
Загрузка ...
3 КГС-3-0119040 Сиденье
Загрузка ...
4 КГС-3-0119460 Тумба
Загрузка ...
5 КИС 0120400 Гайка
Загрузка ...
6 УЭС 1100050-01 Рукоятка
Загрузка ...
7 КГС-3-0119406 Крышка
Загрузка ...
8 Болт М6-6eх16-7798 Болт М6-6eх16-7798
Загрузка ...
9 Гайка М6-6G-5915 Гайка М6-6G-5915
Загрузка ...
10 Шайба 6Т.65Г-6402 Шайба
Загрузка ...
11 Шайба C.6.01-11371 Шайба C.6.01-11371
Загрузка ...
12 Болт DIN 6921-М8х20-8.8-A-A3G Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
