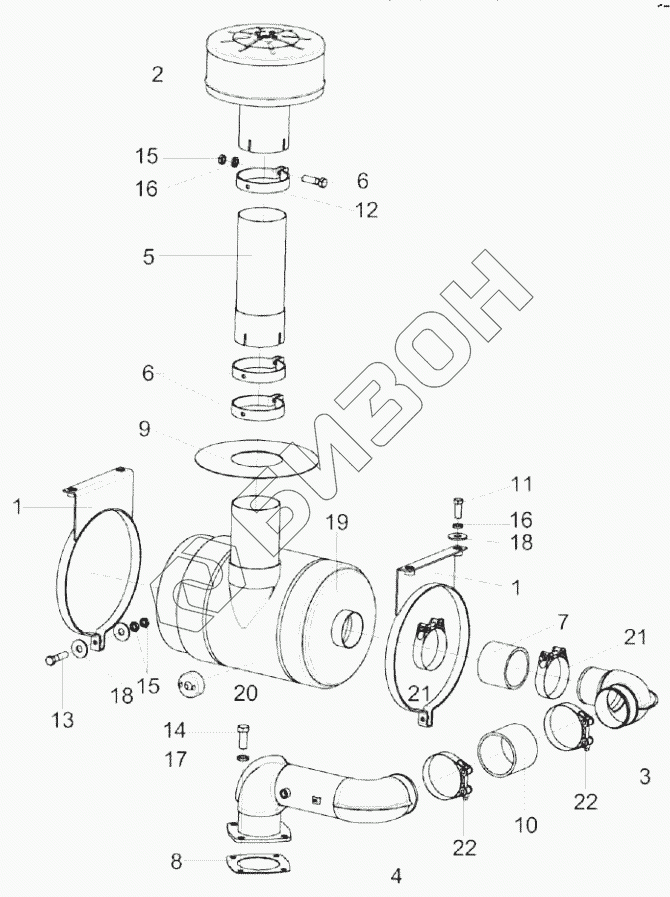

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Установка воздухоочистителя КГС-3-0116080
КГС-3-0116080
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0116080 | КГС-3-0116080 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | КГС 0116060 | Хомут |
Загрузка ...
|
|
| 2 | КГС 0116090 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 3 | КГС 0116150 | Коллектор |
Загрузка ...
|
|
| 4 | КГС 0116160 | Коллектор воздушный |
Загрузка ...
|
|
| 5 | КГС 0116580 | Проставка |
Загрузка ...
|
|
| 6 | 72-1220000 | Хомут |
Загрузка ...
|
|
| 7 | КГС 0100036 | Рукав |
Загрузка ...
|
|
| 8 | КГС 0116002 | Прокладка |
Загрузка ...
|
|
| 9 | КИЛ 0116439 | Основание |
Загрузка ...
|
|
| 10 | РНД 1000007-04 | Рукав |
Загрузка ...
|
|
| 11 | Болт М10-6eХ25 - 7796 | Болт |
Загрузка ...
|
|
| 12 | Болт М10-6eХ35 - 7796 | Болт |
Загрузка ...
|
|
| 13 | Болт М10-6eХ40 - 7796 | Болт |
Загрузка ...
|
|
| 14 | Болт М12-6eХ30 - 7796 | Болт |
Загрузка ...
|
|
| 15 | Гайка М10-6G - 2526 | Гайка |
Загрузка ...
|
|
| 16 | Шайба 10Т.65Г - 6402 | Шайба |
Загрузка ...
|
|
| 17 | Шайба 12Т.65Г - 6402 | Шайба |
Загрузка ...
|
|
| 18 | Шайба C 10.01 - 6958 | Шайба |
Загрузка ...
|
|
| 19 | 260-1109015-01 | Воздухоочиститель |
Загрузка ...
|
|
| 20 | ДСФ-65 | Датчик сигнализатора засоренности воздушного фильтра |
Загрузка ...
|
|
| 21 | GBS M 101/25 W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 22 | GBS M 117/25 W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
