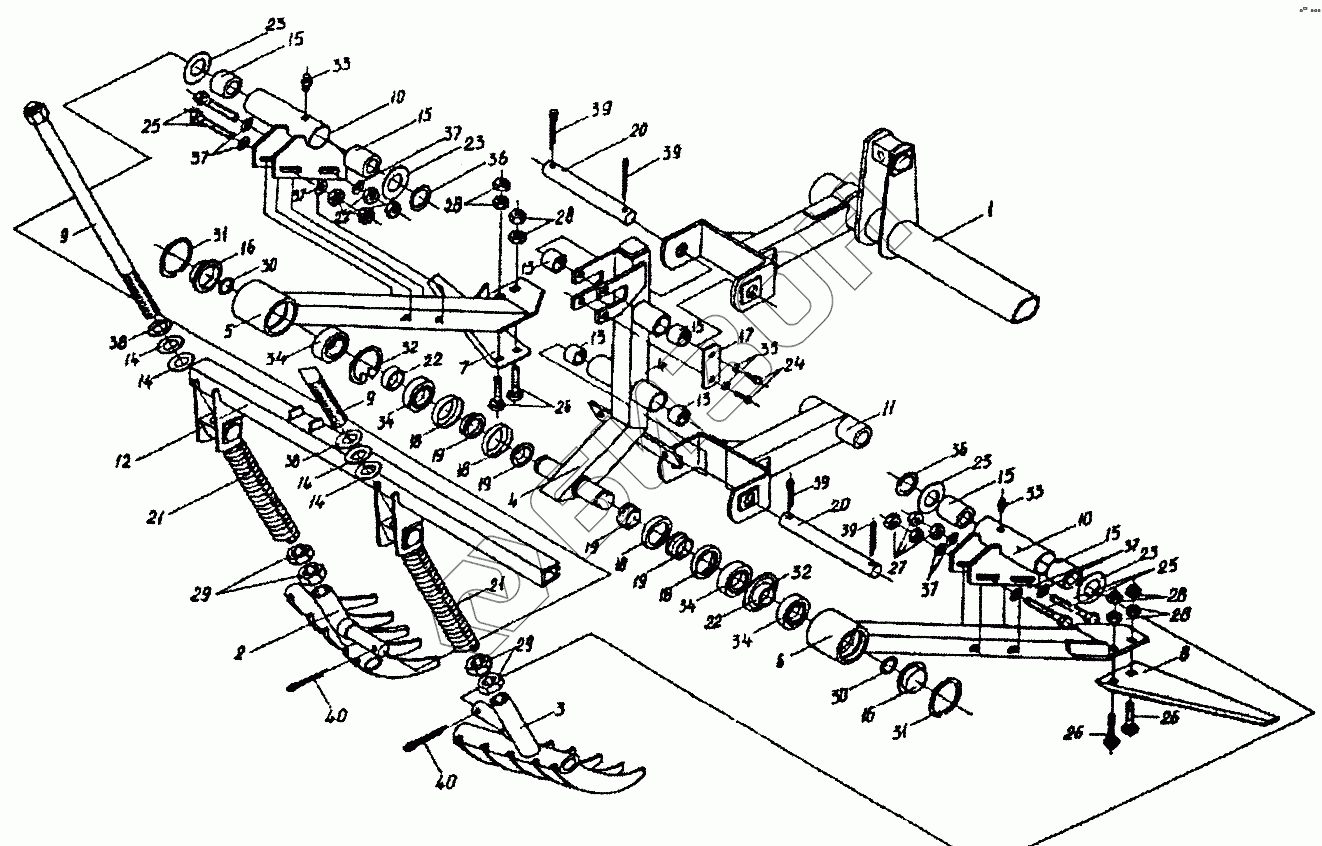

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Дообрезчик (КСН0106000)
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
23
23
24
25
25
25
26
26
27
28
28
28
28
29
29
30
30
31
31
32
32
32
33
33
34
34
34
34
35
36
36
37
37
37
38
38
39
39
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0106080 | КСН0106080 | Стойка |
Загрузка ...
|
|
| КСН0106200 | КСН0106200 | Опора |
Загрузка ...
|
|
| КСН0106000 | КСН0106000 | Дообрезчик |
Загрузка ...
|
|
| 1 | КСН0106010 | Держатель |
Загрузка ...
|
|
| 2 | КСН0106050 | Копир |
Загрузка ...
|
|
| 3 | КСН0106050-01 | Копир |
Загрузка ...
|
|
| 4 | КСН0106100 | Стойка |
Загрузка ...
|
|
| 5 | КСН0106130 | Держатель ножа |
Загрузка ...
|
|
| 6 | КСН0106130-01 | Держатель ножа |
Загрузка ...
|
|
| 7 | КСН0106140А | Нож копира |
Загрузка ...
|
|
| 8 | КСН0106140А-01 | Нож копира |
Загрузка ...
|
|
| 9 | КСН0106180 | Болт |
Загрузка ...
|
|
| 10 | КСН0106210 | Опора |
Загрузка ...
|
|
| 11 | КСН0106220 | Держатель |
Загрузка ...
|
|
| 12 | КСН0106240 | Вал |
Загрузка ...
|
|
| 13 | КСН0106002 | Втулка |
Загрузка ...
|
|
| 14 | КСН0106003 | Шайба |
Загрузка ...
|
|
| 15 | КСН0106004 | Втулка |
Загрузка ...
|
|
| 16 | КСН0106101 | Крышка |
Загрузка ...
|
|
| 17 | КСН0106406 | Накладка |
Загрузка ...
|
|
| 18 | КСН0106408 | Шайба |
Загрузка ...
|
|
| 19 | КСН0106409 | Шайба |
Загрузка ...
|
|
| 20 | КСН0106601 | Ось |
Загрузка ...
|
|
| 21 | КСН0106603 | Пружина |
Загрузка ...
|
|
| 22 | КСН0106816 | Втулка |
Загрузка ...
|
|
| 23 | КСН0106482 | Шайба |
Загрузка ...
|
|
| 24 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 25 | [Болт М10-6gх75-7796] | Болт М10-6gх75-7796 |
Загрузка ...
|
|
| 26 | [Болт М12-6gх40-7802] | Болт М12-6gх40-7802 |
Загрузка ...
|
|
| 27 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 28 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 29 | [Гайка М20-6g-5915] | Гайка М20-6g-5915 |
Загрузка ...
|
|
| 30 | [Кольцо В25-13940] | Кольцо В25-13940 |
Загрузка ...
|
|
| 31 | [Кольцо В58-13941] | Кольцо В58-13941 |
Загрузка ...
|
|
| 32 | [Кольцо В52-13943] | Кольцо В52-13943 |
Загрузка ...
|
|
| 33 | [Масленка 1.1-19853] | Масленка 1.1-19853 |
Загрузка ...
|
|
| 34 | [Подшипник 1802058882] | Подшипник 1802058882 |
Загрузка ...
|
|
| 35 | [Шайба 8.65Г-8402] | Шайба 8.65Г-8402 |
Загрузка ...
|
|
| 36 | [Шайба 25.01-9649] | Шайба 25.01-9649 |
Загрузка ...
|
|
| 37 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 38 | [Шайба 20.01-11371] | Шайба 20.01-11371 |
Загрузка ...
|
|
| 39 | [Шплинт 5х32-397] | Шплинт 5х32-397 |
Загрузка ...
|
|
| 40 | [Шплинт 6,3х32-397] | Шплинт 6,3х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
