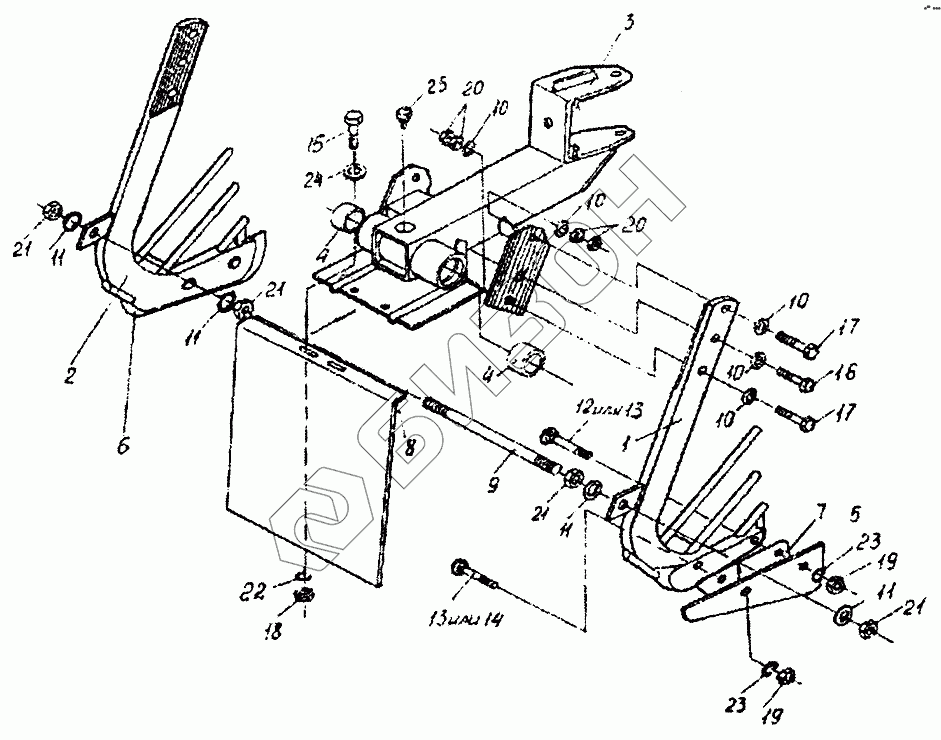

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Копач (КСН0104000)
1
2
3
4
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
12
13
13
14
15
16
17
17
18
19
19
20
20
21
21
21
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0104160 | КСН0104160 | Рычаг |
Загрузка ...
|
|
| КСН0104000 | КСН0104000 | Копач |
Загрузка ...
|
|
| 1 | КСН0104130 | Копач |
Загрузка ...
|
|
| 2 | КСН0104130-01 | Копач |
Загрузка ...
|
|
| 3 | КСН0104170 | Рычаг |
Загрузка ...
|
|
| 4 | КСН0104202 | Подшипник |
Загрузка ...
|
|
| 5 | КСН0104416 | Лемех |
Загрузка ...
|
|
| 6 | КСН0104416-01 | Лемех |
Загрузка ...
|
|
| 7 | КСН0104441 | Пластина |
Загрузка ...
|
|
| 8 | КСН0104442 | Кожух |
Загрузка ...
|
|
| 9 | КСН0104612 | Шпилька |
Загрузка ...
|
|
| 10 | КСН0100636 | Шайба |
Загрузка ...
|
|
| 11 | КСН0100636-01 | Шайба |
Загрузка ...
|
|
| 12 | [Болт М12-6gх40-7786] | Болт М12-6gх40-7786 |
Загрузка ...
|
|
| 13 | [Болт М12-6gх50-7786] | Болт М12-6gх50-7786 |
Загрузка ...
|
|
| 14 | [Болт М12-6gх55-7786] | Болт М12-6gх55-7786 |
Загрузка ...
|
|
| 15 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 16 | [Болт М16х1,5-6gх65-7796] | Болт М16х1,5-6gх65-7796 |
Загрузка ...
|
|
| 17 | [Болт М16х1,5-6gх80-7796] | Болт М16х1,5-6gх80-7796 |
Загрузка ...
|
|
| 18 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 19 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 20 | [Гайка М16х1,5-6g-5915] | Гайка М16х1,5-6g-5915 |
Загрузка ...
|
|
| 21 | [Гайка М20х1,5-6g-5915] | Гайка М20х1,5-6g-5915 |
Загрузка ...
|
|
| 22 | [Шайба 8Т.65Г-6402] | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 23 | [Шайба 12Т.65Г-6402] | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 24 | [Шайба С8.01-11371] | Шайба С8.01-11371 |
Загрузка ...
|
|
| 25 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
