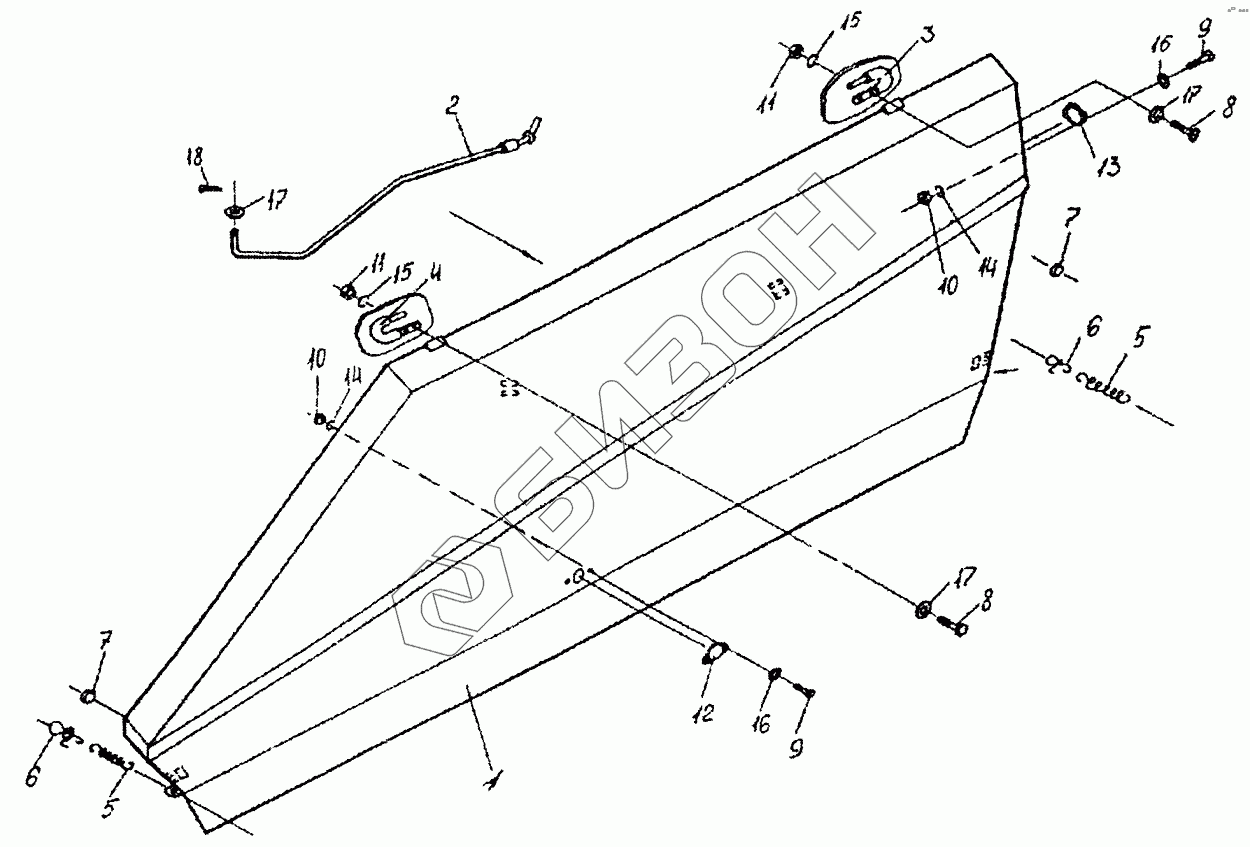

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Ограждение (КСН0100040)
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КСН0100070 | Ограждение |
Загрузка ...
|
|
| 2 | КСН0100710 | Крючок |
Загрузка ...
|
|
| 3 | КСН0100627 | Опора |
Загрузка ...
|
|
| 4 | КСН0100627-01 | Опора |
Загрузка ...
|
|
| 5 | УЭС1100806 | Пружина |
Загрузка ...
|
|
| 6 | УЭС1100614 | Зацеп |
Загрузка ...
|
|
| 7 | РСМ10.04.20.045 | Заглушка |
Загрузка ...
|
|
| 8 | [Болт М10-6gх25-7802] | Болт М10-6gх25-7802 |
Загрузка ...
|
|
| 9 | [Винт ВМ6-6gх20-17473] | Винт ВМ6-6gх20-17473 |
Загрузка ...
|
|
| 10 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 11 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 12 | [Световозвращатель ФП316] | Световозвращатель ФП316 |
Загрузка ...
|
|
| 13 | [Световозвращатель ФП315] | Световозвращатель ФП315 |
Загрузка ...
|
|
| 14 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 15 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 16 | [Шайба 6.01-11371] | Шайба 6.01-11371 |
Загрузка ...
|
|
| 17 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 18 | [Шплинт 2,5х18-397] | Шплинт 2,5х18-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
