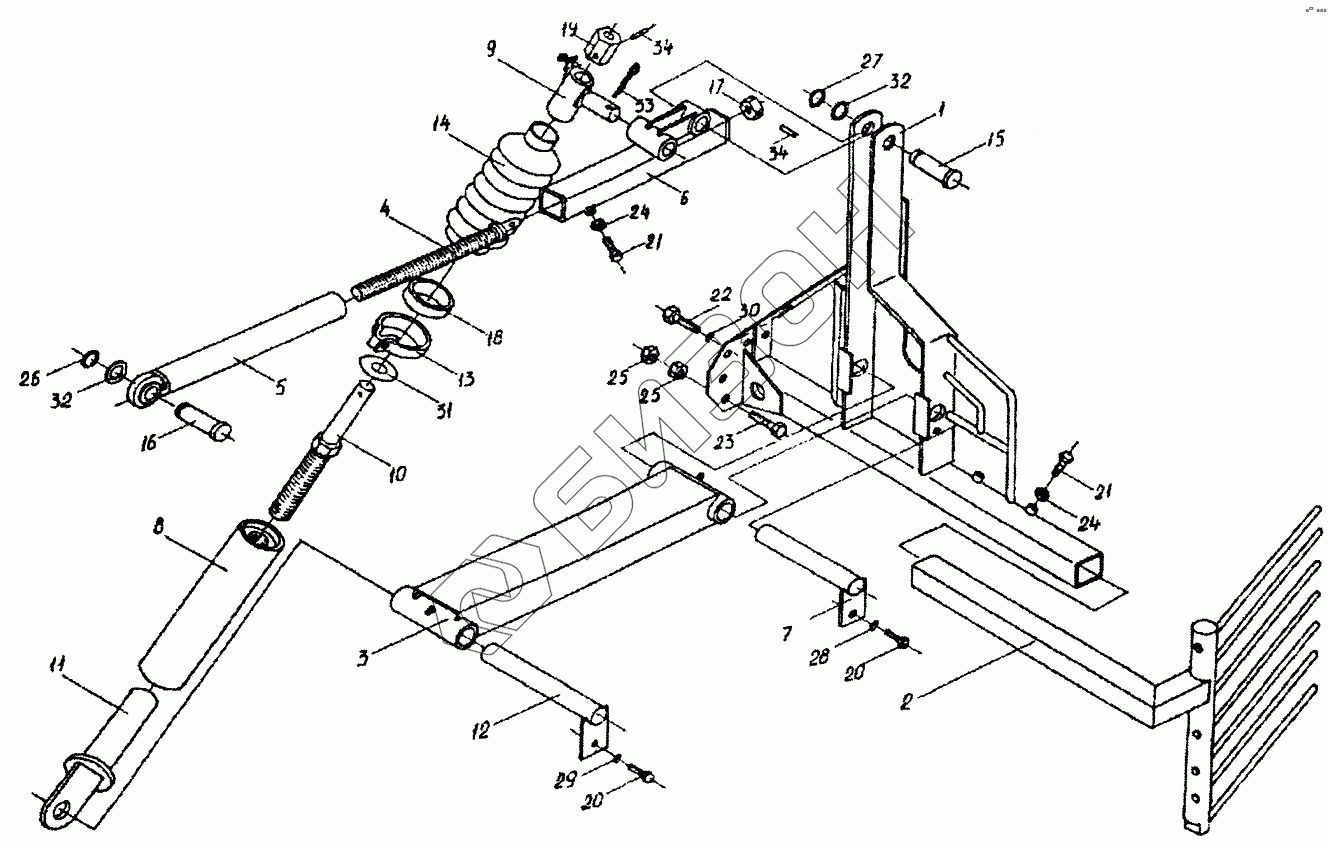

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Рамка, тяги валкоукладчика (левые)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
23
24
24
24
24
24
24
25
25
26
27
28
29
30
31
32
32
32
32
33
34
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0118330А | КСН0118330А | Тяга верхняя |
Загрузка ...
|
|
| КСН0118380А | КСН0118380А | Тяга |
Загрузка ...
|
|
| 1 | КСН0118300А-01 | Рамка |
Загрузка ...
|
|
| 2 | КСН0118310А-01 | Граблина |
Загрузка ...
|
|
| 3 | КСН0118320А-01 | Тяга нижняя |
Загрузка ...
|
|
| 4 | КСН0118340 | Винт |
Загрузка ...
|
|
| 5 | КСН0118350А | Шток |
Загрузка ...
|
|
| 6 | КСН0118360А | Цилиндр |
Загрузка ...
|
|
| 7 | КСН0118370 | Палец |
Загрузка ...
|
|
| 8 | КСН0118390А | Упор |
Загрузка ...
|
|
| 9 | КСН0118400А | Рычаг |
Загрузка ...
|
|
| 10 | КСН0118410А | Винт |
Загрузка ...
|
|
| 11 | КСН011844А | Проушина |
Загрузка ...
|
|
| 12 | КСН0118450А | Палец |
Загрузка ...
|
|
| 13 | А23-02.200 | Хомут стяжной |
Загрузка ...
|
|
| 14 | КСН0118004 | Гофра |
Загрузка ...
|
|
| 15 | КСН0118623А | Палец |
Загрузка ...
|
|
| 16 | КСН0118623А-01 | Палец |
Загрузка ...
|
|
| 17 | КСН0118624 | Втулка |
Загрузка ...
|
|
| 18 | КСН0118627 | Кольцо |
Загрузка ...
|
|
| 19 | КСН0118634 | Наконечник |
Загрузка ...
|
|
| 20 | [Болт М10-6gх16-7796] | Болт М10-6gх16-7796 |
Загрузка ...
|
|
| 20 | [Болт М10-6gх16-7796] | Болт М10-6gх16-7796 |
Загрузка ...
|
|
| 21 | [Болт М10-6gх35-7796] | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 21 | [Болт М10-6gх35-7796] | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 22 | [Болт М12х1,25-6gх30-7796] | Болт М12х1,25-6gх30-7796 |
Загрузка ...
|
|
| 23 | [Болт М12х1,25-6gх45-7796] | Болт М12х1,25-6gх45-7796 |
Загрузка ...
|
|
| 24 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 24 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 24 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 25 | [Гайка М12х1,25-6g-5915] | Гайка М12х1,25-6g-5915 |
Загрузка ...
|
|
| 26 | [Кольцо А20-13940] | Кольцо А20-13940 |
Загрузка ...
|
|
| 27 | [Кольцо В20-13940] | Кольцо В20-13940 |
Загрузка ...
|
|
| 28 | [Шайба 10.65Г.06-6402] | Шайба 10.65Г.06-6402 |
Загрузка ...
|
|
| 29 | [Шайба 10.65Г.019-6402] | Шайба 10.65Г.019-6402 |
Загрузка ...
|
|
| 30 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 31 | [Шайба А16.01-6958] | Шайба А16.01-6958 |
Загрузка ...
|
|
| 32 | [Шайба 20.01-11371] | Шайба 20.01-11371 |
Загрузка ...
|
|
| 32 | [Шайба 20.01-11371] | Шайба 20.01-11371 |
Загрузка ...
|
|
| 33 | [Шплинт 5х32-397] | Шплинт 5х32-397 |
Загрузка ...
|
|
| 34 | [Штифт 6H11х30-10774] | Штифт 6H11х30-10774 |
Загрузка ...
|
|
| 34 | [Штифт 6H11х30-10774] | Штифт 6H11х30-10774 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
