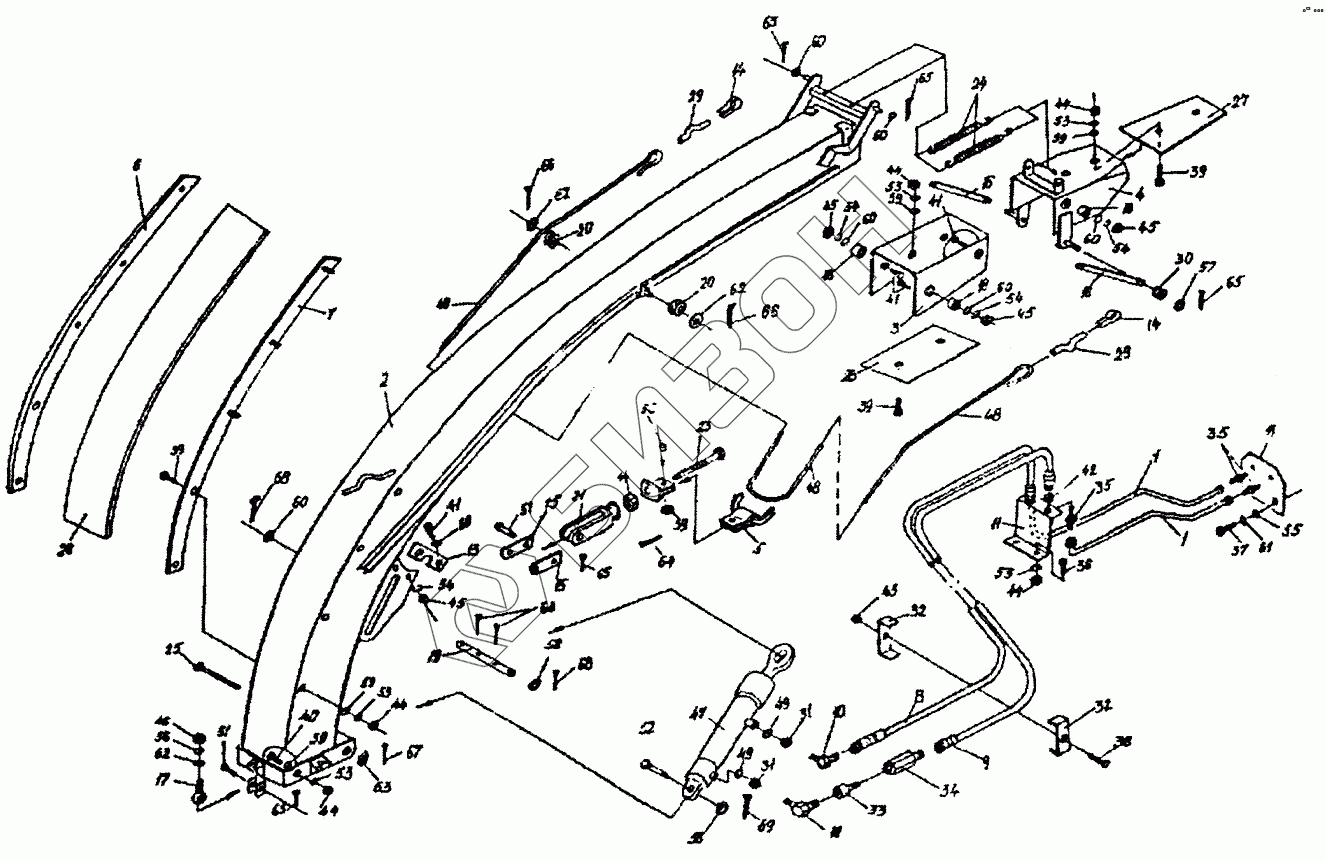

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Силосопровод (КСН0122000)
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
15
16
16
17
18
18
19
20
20
21
23
24
25
26
26
27
29
29
30
31
31
32
32
33
33
34
35
35
36
37
38
39
39
39
39
39
39
39
39
39
39
39
39
40
41
41
42
43
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
45
45
45
46
47
48
48
48
49
49
50
51
51
51
51
52
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
54
54
54
54
55
56
56
57
58
58
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
60
60
60
60
60
61
62
62
62
62
62
62
62
62
63
63
64
64
65
65
65
65
65
65
65
65
65
65
65
65
66
67
68
69
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| МКС0105200 | МКС0105200 | Устройство натяжное |
Загрузка ...
|
|
| КСН0122000 | КСН0122000 | Силосопровод |
Загрузка ...
|
|
| МКС0105150 | МКС0105150 | Козырек |
Загрузка ...
|
|
| МКС0105210 | МКС0105210 | Козырек |
Загрузка ...
|
|
| КСН0122030 | КСН0122030 | Канат |
Загрузка ...
|
|
| КСН0122500 | КСН0122500 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КСН0100510 | Трубопровод |
Загрузка ...
|
|
| 2 | КСН0122010 | Трубопровод |
Загрузка ...
|
|
| 3 | МКС0105060 | Козырек |
Загрузка ...
|
|
| 4 | МКС0105070 | Козырек |
Загрузка ...
|
|
| 5 | МКС0105130 | Дуга |
Загрузка ...
|
|
| 6 | МКС0105180 | Прижим |
Загрузка ...
|
|
| 7 | МКС0105180-01 | Прижим |
Загрузка ...
|
|
| 8 | Н.036.87.01.160 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | Н.036.87.01.180 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | УЭС0602040 | Угольник ввертный |
Загрузка ...
|
|
| 11 | КСН0100452 | Кронштейн |
Загрузка ...
|
|
| 12 | КСН0100453 | Кронштейн |
Загрузка ...
|
|
| 13 | КИС0105472 | Регулятор |
Загрузка ...
|
|
| 14 | КИС0105478-01 | Коуш |
Загрузка ...
|
|
| 15 | КИС0105526А | Планка |
Загрузка ...
|
|
| 16 | КИС0105549 | Рычаг |
Загрузка ...
|
|
| 17 | КИС0105607В | Болт специальный |
Загрузка ...
|
|
| 18 | КИС0105619 | Втулка |
Загрузка ...
|
|
| 19 | КИС0105625 | Палец |
Загрузка ...
|
|
| 20 | КИС0119008Б | Ролик |
Загрузка ...
|
|
| 21 | КИС0119215 | Вилка |
Загрузка ...
|
|
| 22 | КИС0119441 | Петля |
Загрузка ...
|
|
| 23 | КИС0119667Б | Винт |
Загрузка ...
|
|
| 24 | КИС0600604 | Пружина |
Загрузка ...
|
|
| 25 | МКС0100603 | Ось |
Загрузка ...
|
|
| 26 | МКС0105418 | Накладка |
Загрузка ...
|
|
| 27 | МКС0105419 | Накладка |
Загрузка ...
|
|
| 28 | МКС0105443 | Вставка |
Загрузка ...
|
|
| 29 | МКС0105802 | Трубка |
Загрузка ...
|
|
| 30 | МКС0105803 | Втулка |
Загрузка ...
|
|
| 31 | Н.036.23.022 | Контргайка |
Загрузка ...
|
|
| 32 | ПКК0113406 | Скоба |
Загрузка ...
|
|
| 33 | ПКК0113632 | Ниппель |
Загрузка ...
|
|
| 34 | ПКК0113634 | Штуцер |
Загрузка ...
|
|
| 35 | УЭС0602624-02 | Штуцер |
Загрузка ...
|
|
| 36 | [Болт М8х6gх20-7796] | Болт М8х6gх20-7796 |
Загрузка ...
|
|
| 37 | [Болт М12-6gх25-7802] | Болт М12-6gх25-7802 |
Загрузка ...
|
|
| 38 | [Болт М6-6gх30-7798] | Болт М6-6gх30-7798 |
Загрузка ...
|
|
| 39 | [Болт М8х6gх20-7802] | Болт М8х6gх20-7802 |
Загрузка ...
|
|
| 39 | [Болт М8х6gх20-7802] | Болт М8х6gх20-7802 |
Загрузка ...
|
|
| 39 | [Болт М8х6gх20-7802] | Болт М8х6gх20-7802 |
Загрузка ...
|
|
| 40 | [Болт М8х6gх20-7802] | Болт М8х6gх20-7802 |
Загрузка ...
|
|
| 41 | [Болт М10-6gх35-7802] | Болт М10-6gх35-7802 |
Загрузка ...
|
|
| 42 | [Гайка М16х1,5-6g-2526] | Гайка М16х1,5-6g-2526 |
Загрузка ...
|
|
| 43 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 44 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 44 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 44 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 44 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 44 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 44 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 45 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 46 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 47 | [Гидроцилиндр 3-50х28-160] | Гидроцилиндр 3-50х28-160 |
Загрузка ...
|
|
| 48 | [Канат 6,5-Г-Т-С-Н-1570-3070] | Канат 6,5-Г-Т-С-Н-1570-3070 |
Загрузка ...
|
|
| 49 | [Кольцо 017-021-25-2-2-9833/18879] | Кольцо 017-021-25-2-2-9833/18879 |
Загрузка ...
|
|
| 50 | [Ось 6-8B12х25-9650] | Ось 6-8B12х25-9650 |
Загрузка ...
|
|
| 51 | [Ось 6-10B12х40-9650] | Ось 6-10B12х40-9650 |
Загрузка ...
|
|
| 51 | [Ось 6-10B12х40-9650] | Ось 6-10B12х40-9650 |
Загрузка ...
|
|
| 52 | [Ось 6-25В12х70-9650] | Ось 6-25В12х70-9650 |
Загрузка ...
|
|
| 53 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 53 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 53 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 53 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 54 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 55 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 56 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 57 | [Шайба 10.01-6958] | Шайба 10.01-6958 |
Загрузка ...
|
|
| 58 | [Шайба 25.01-9649] | Шайба 25.01-9649 |
Загрузка ...
|
|
| 58 | [Шайба 25.01-9649] | Шайба 25.01-9649 |
Загрузка ...
|
|
| 59 | [Шайба 8.01-6402] | Шайба 8.01-6402 |
Загрузка ...
|
|
| 59 | [Шайба 8.01-6402] | Шайба 8.01-6402 |
Загрузка ...
|
|
| 59 | [Шайба 8.01-6402] | Шайба 8.01-6402 |
Загрузка ...
|
|
| 59 | [Шайба 8.01-6402] | Шайба 8.01-6402 |
Загрузка ...
|
|
| 60 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 61 | [Шайба 12.01-11371] | Шайба 12.01-11371 |
Загрузка ...
|
|
| 62 | [Шайба 16.01-11371] | Шайба 16.01-11371 |
Загрузка ...
|
|
| 62 | [Шайба 16.01-11371] | Шайба 16.01-11371 |
Загрузка ...
|
|
| 63 | [Шайба 20.01-11371] | Шайба 20.01-11371 |
Загрузка ...
|
|
| 64 | [Шплинт 2х12-397] | Шплинт 2х12-397 |
Загрузка ...
|
|
| 65 | [Шплинт 3,2х20-397] | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 65 | [Шплинт 3,2х20-397] | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 65 | [Шплинт 3,2х20-397] | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 66 | [Шплинт 4х25-397] | Шплинт 4х25-397 |
Загрузка ...
|
|
| 67 | [Шплинт 5х32-397] | Шплинт 5х32-397 |
Загрузка ...
|
|
| 68 | [Шплинт 5х36-397] | Шплинт 5х36-397 |
Загрузка ...
|
|
| 69 | [Шплинт 6,3х32-397] | Шплинт 6,3х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
