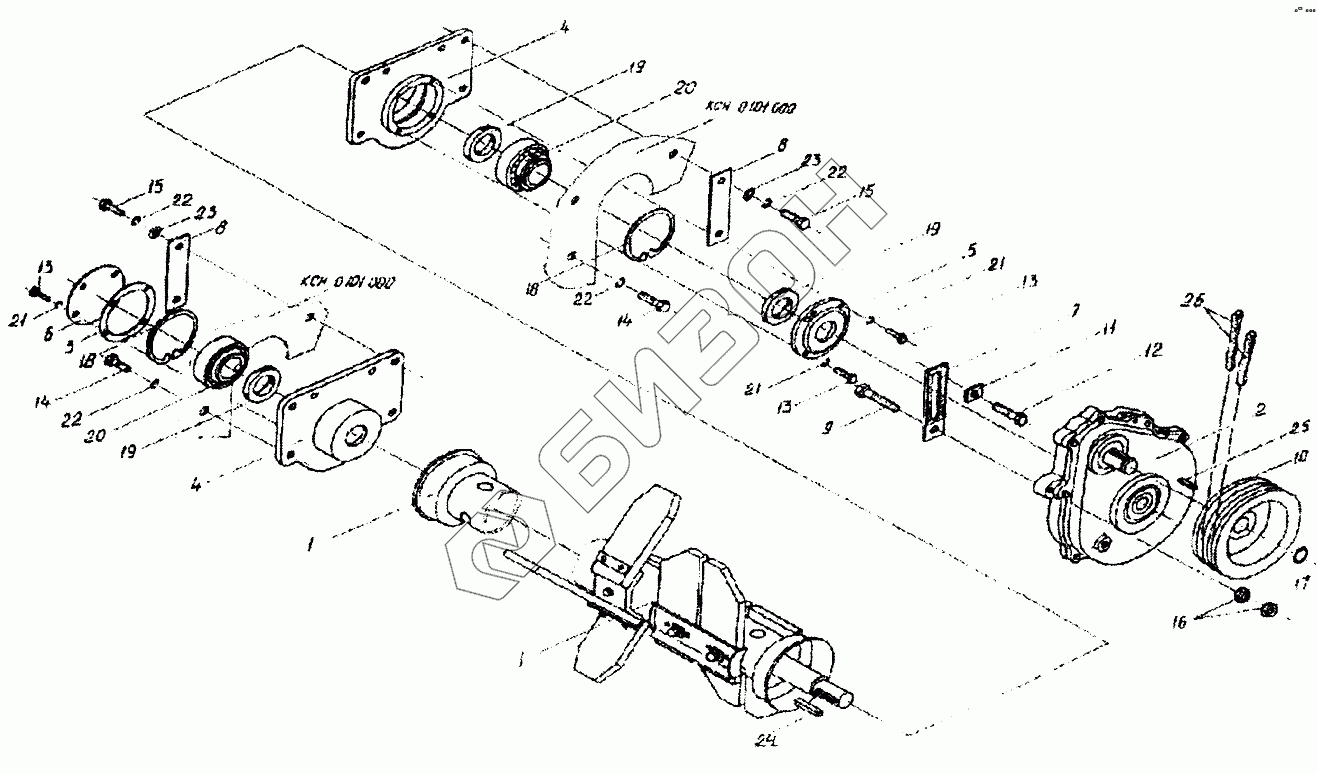

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Установка вала доочистителя
1
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
13
14
14
15
15
16
17
18
18
19
19
19
19
19
19
20
20
21
21
21
22
22
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0100210 | КСН0100210 | Крышка |
Загрузка ...
|
|
| КСН0100240 | КСН0100240 | Корпус |
Загрузка ...
|
|
| 1 | КСН0113000 | Вал доочистителя |
Загрузка ...
|
|
| 2 | КСН0116000 | Редуктор цилиндрический |
Загрузка ...
|
|
| 3 | КСН0100016 | Прокладка |
Загрузка ...
|
|
| 4 | КСН0100105 | Корпус |
Загрузка ...
|
|
| 5 | КСН0100186 | Крышка |
Загрузка ...
|
|
| 6 | КСН0100405 | Крышка |
Загрузка ...
|
|
| 7 | КСН0100508 | Пластина |
Загрузка ...
|
|
| 8 | КСН0100517 | Пластина |
Загрузка ...
|
|
| 9 | КСН0100617 | Болт |
Загрузка ...
|
|
| 10 | КСН0111104 | Шкив |
Загрузка ...
|
|
| 11 | КИС0143501-01 | Шайба |
Загрузка ...
|
|
| 12 | УЭС0100603А | Болт |
Загрузка ...
|
|
| 13 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 14 | [Болт М16-6gх20-7796] | Болт М16-6gх20-7796 |
Загрузка ...
|
|
| 15 | [Болт М16-6gх30-7796] | Болт М16-6gх30-7796 |
Загрузка ...
|
|
| 16 | [Гайка М14-6g-2526] | Гайка М14-6g-2526 |
Загрузка ...
|
|
| 17 | [Кольцо А25-13940] | Кольцо А25-13940 |
Загрузка ...
|
|
| 18 | [Кольцо А90-13943] | Кольцо А90-13943 |
Загрузка ...
|
|
| 19 | [Манжета 1.2-45х65-3-8752] | Манжета 1.2-45х65-3-8752 |
Загрузка ...
|
|
| 19 | [Манжета 1.2-45х65-3-8752] | Манжета 1.2-45х65-3-8752 |
Загрузка ...
|
|
| 20 | [Подшипник 11209-8545] | Подшипник 11209-8545 |
Загрузка ...
|
|
| 21 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 22 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 23 | [Шайба 16.01-11371] | Шайба 16.01-11371 |
Загрузка ...
|
|
| 24 | [Шпонка 2-10х9х56-10748] | Шпонка 2-10х9х56-10748 |
Загрузка ...
|
|
| 25 | [Шпонка 8х7х40-23360] | Шпонка 8х7х40-23360 |
Загрузка ...
|
|
| 26 | [Ремень 2кл.II 16х11-1120-5813] | Ремень 2кл.II 16х11-1120-5813 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
