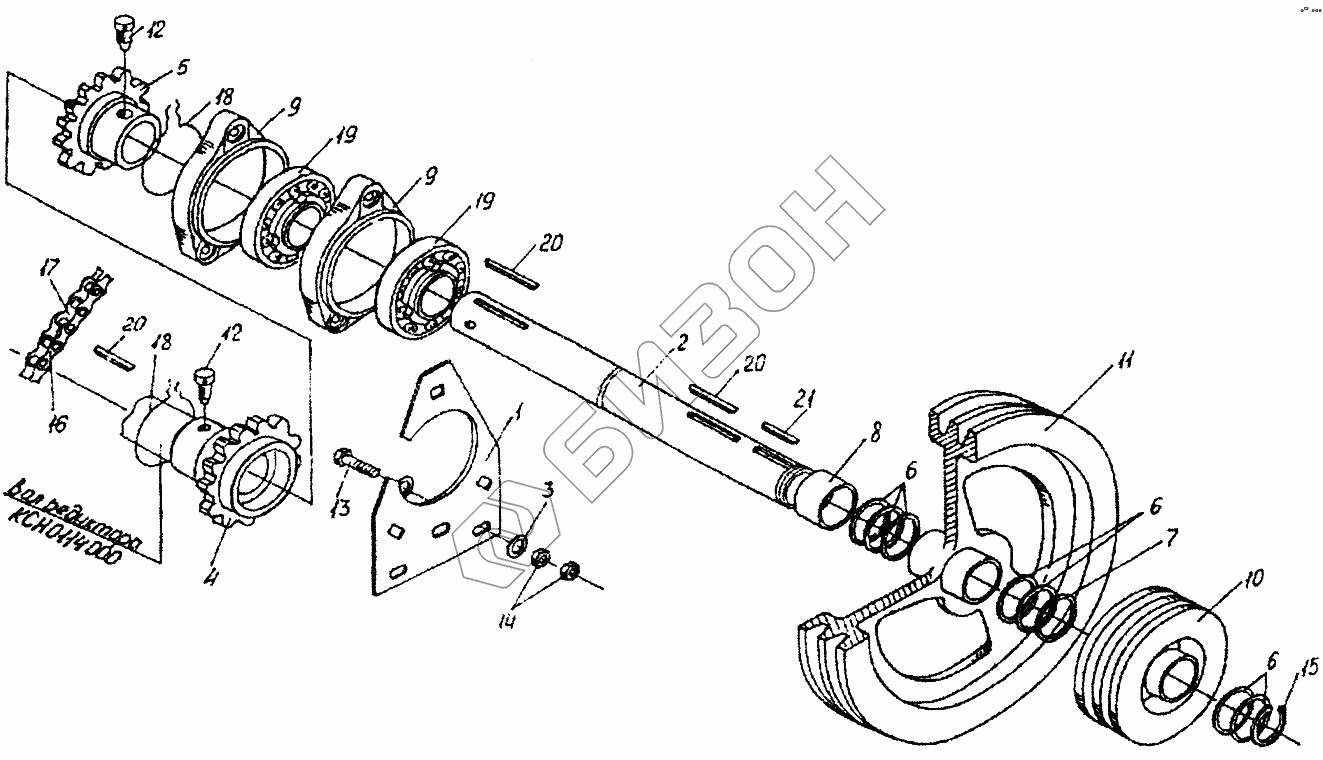

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Вал (КСН0100100)
1
2
3
4
5
6
6
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
18
18
18
19
19
20
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0104350 | КСН0104350 | Полумуфта |
Загрузка ...
|
|
| КСН0104340 | КСН0104340 | Полумуфта |
Загрузка ...
|
|
| КСН0100100 | КСН0100100 | Вал |
Загрузка ...
|
|
| 1 | КСН0100451 | Кронштейн |
Загрузка ...
|
|
| 2 | КСН0100628 | Вал |
Загрузка ...
|
|
| 3 | КСН0100636 | Шайба |
Загрузка ...
|
|
| 4 | КСН0100698 | Полумуфта зубчатая |
Загрузка ...
|
|
| 5 | КСН0100699 | Полумуфта зубчатая |
Загрузка ...
|
|
| 6 | КСН0100807 | Шайба |
Загрузка ...
|
|
| 7 | КСН0100807-01 | Шайба |
Загрузка ...
|
|
| 8 | КСН0100811 | Втулка |
Загрузка ...
|
|
| 9 | КСН0104101 | Корпус подшипника |
Загрузка ...
|
|
| 10 | КСН0111105 | Шкив |
Загрузка ...
|
|
| 11 | КСН0111106 | Шкив |
Загрузка ...
|
|
| 12 | 351820-46366 | Болт |
Загрузка ...
|
|
| 12 | 351820-46366 | Болт |
Загрузка ...
|
|
| 13 | [Болт М16х1,5-6gх45-7796] | Болт М16х1,5-6gх45-7796 |
Загрузка ...
|
|
| 14 | [Гайка М16х1,5-6g-2526] | Гайка М16х1,5-6g-2526 |
Загрузка ...
|
|
| 15 | [Кольцо А40-13940] | Кольцо А40-13940 |
Загрузка ...
|
|
| 16 | [Цепь 2ПР-25,4-14400А-13568] | Цепь 2ПР-25,4-14400А-13568 |
Загрузка ...
|
|
| 17 | [Звено С-2ПР-25,4-14400А-13568] | Звено С-2ПР-25,4-14400А-13568 |
Загрузка ...
|
|
| 18 | [Проволока 0,7-0-4-3282 (L=0,25м)] | Проволока 0,7-0-4-3282 (L=0,25м) |
Загрузка ...
|
|
| 18 | [Проволока 0,7-0-4-3282 (L=0,25м)] | Проволока 0,7-0-4-3282 (L=0,25м) |
Загрузка ...
|
|
| 19 | [Подшипник 1680208] | Подшипник 1680208 |
Загрузка ...
|
|
| 20 | [Шпонки 2-12х11х52-10448] | Шпонки 2-12х11х52-10448 |
Загрузка ...
|
|
| 20 | [Шпонки 2-12х11х52-10448] | Шпонки 2-12х11х52-10448 |
Загрузка ...
|
|
| 21 | [Шпонки 2-12х8х45-23306] | Шпонки 2-12х8х45-23306 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
