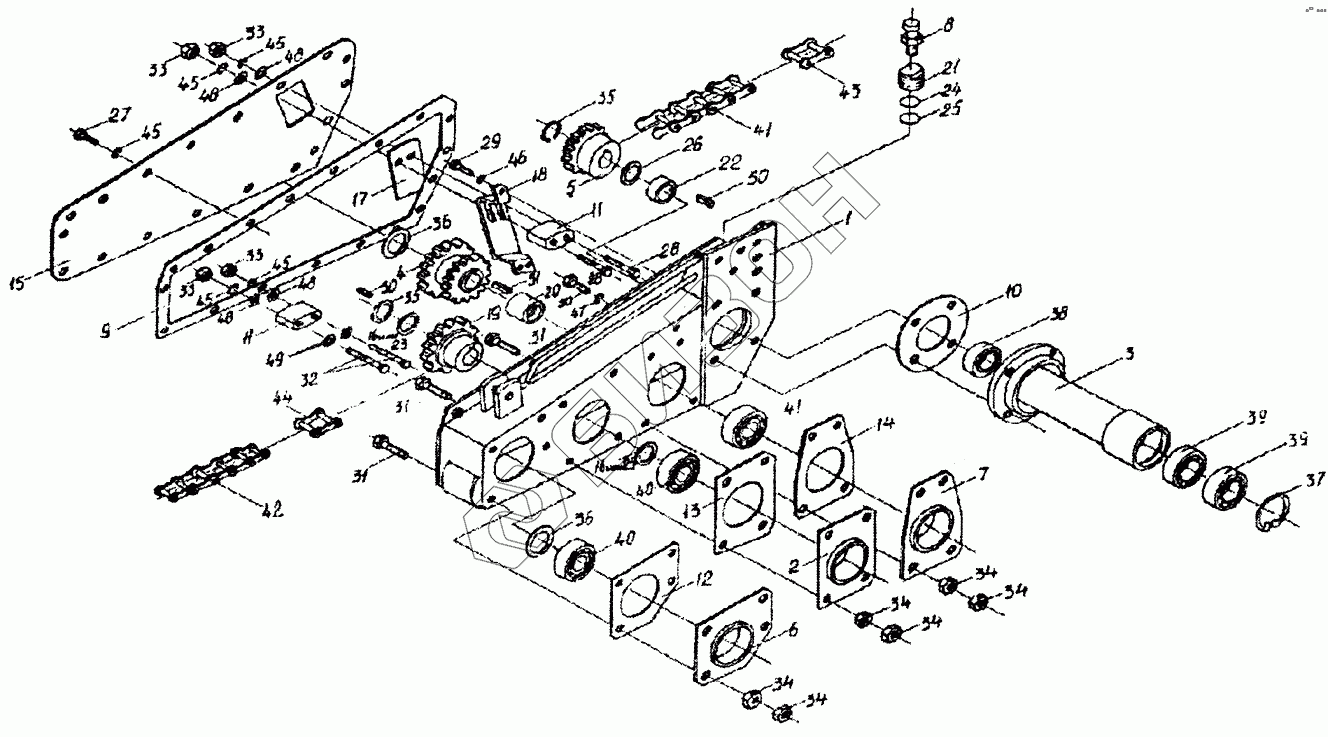

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Валкоукладчик (левый корпус) (КСН0118000А)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
33
33
33
34
34
34
34
34
34
35
35
35
36
37
38
39
39
40
40
41
41
42
43
44
45
45
45
45
45
46
47
48
48
48
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0118200А | КСН0118200А | Опора |
Загрузка ...
|
|
| 1 | КСН0118020А | Корпус |
Загрузка ...
|
|
| 2 | КСН0118160-01 | Корпус |
Загрузка ...
|
|
| 3 | КСН0118190А | Стакан |
Загрузка ...
|
|
| 4 | КСН0118220 | Звездочка |
Загрузка ...
|
|
| 5 | КСН0118240 | Звездочка |
Загрузка ...
|
|
| 6 | КСН0118460-01 | Корпус |
Загрузка ...
|
|
| 7 | КСН0118470 | Корпус |
Загрузка ...
|
|
| 8 | РФ00.01.000 | Сапун |
Загрузка ...
|
|
| 9 | КСН0118002 | Прокладка |
Загрузка ...
|
|
| 10 | КСН0118011А | Прокладка |
Загрузка ...
|
|
| 11 | КСН0118013 | Вкладыш |
Загрузка ...
|
|
| 12 | КСН0118031 | Прокладка |
Загрузка ...
|
|
| 13 | КСН0118032 | Прокладка |
Загрузка ...
|
|
| 14 | КСН0118033 | Прокладка |
Загрузка ...
|
|
| 15 | КСН0118403А | Крышка |
Загрузка ...
|
|
| 16 | КСН0118419 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КСН0118441А | Пластина |
Загрузка ...
|
|
| 18 | КСН0118511-01 | Кронштейн |
Загрузка ...
|
|
| 19 | КСН0118606А | Звездочка |
Загрузка ...
|
|
| 20 | КСН0118641 | Втулка |
Загрузка ...
|
|
| 21 | КСН0118651 | Бонка |
Загрузка ...
|
|
| 22 | КСН0118805 | Втулка |
Загрузка ...
|
|
| 23 | АМ16164011 | Шайба |
Загрузка ...
|
|
| 24 | КУЖ0110004 | Прокладка |
Загрузка ...
|
|
| 25 | КУЖ0110401 | Шайба |
Загрузка ...
|
|
| 26 | КУЖ0110404 | Шайба |
Загрузка ...
|
|
| 27 | [Болт М8х6gх20-7796] | Болт М8х6gх20-7796 |
Загрузка ...
|
|
| 28 | [Болт М8х6gх45-7796] | Болт М8х6gх45-7796 |
Загрузка ...
|
|
| 29 | [Болт М10-6gх30-7796] | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 30 | [Болт М12х1,25-6gх30-7796] | Болт М12х1,25-6gх30-7796 |
Загрузка ...
|
|
| 31 | [Болт М12х1,25-6пх40-7796] | Болт М12х1,25-6пх40-7796 |
Загрузка ...
|
|
| 32 | [Болт М8х6gх55-7802] | Болт М8х6gх55-7802 |
Загрузка ...
|
|
| 33 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 34 | [Гайка М12х1,25-6g-5915] | Гайка М12х1,25-6g-5915 |
Загрузка ...
|
|
| 35 | [Кольцо В30-13940] | Кольцо В30-13940 |
Загрузка ...
|
|
| 36 | [Кольцо В35-13940] | Кольцо В35-13940 |
Загрузка ...
|
|
| 37 | [Кольцо В72-13943] | Кольцо В72-13943 |
Загрузка ...
|
|
| 38 | [Подшипник 180206-8882] | Подшипник 180206-8882 |
Загрузка ...
|
|
| 39 | [Подшипник 180207-8882] | Подшипник 180207-8882 |
Загрузка ...
|
|
| 40 | [Подшипник 1580207] | Подшипник 1580207 |
Загрузка ...
|
|
| 41 | [Цепь ПР-19,05-3180-13568 (L=590,55мм)] | Цепь ПР-19,05-3180-13568 (L=590,55мм) |
Загрузка ...
|
|
| 42 | [Цепь ПРН25,4-6500-2 (L=635мм)] | Цепь ПРН25,4-6500-2 (L=635мм) |
Загрузка ...
|
|
| 43 | [Звено С-ПР-19,05-3180-13568] | Звено С-ПР-19,05-3180-13568 |
Загрузка ...
|
|
| 44 | [Звено С-ПРН-25,4-6500] | Звено С-ПРН-25,4-6500 |
Загрузка ...
|
|
| 45 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 46 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 47 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 48 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 49 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 50 | [Шпонка 8х7х36-23560] | Шпонка 8х7х36-23560 |
Загрузка ...
|
|
| 51 | [Шпонка 10х9х50-10748] | Шпонка 10х9х50-10748 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
