Графический каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Граблина КВК-1-0903030-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
6
7
7
8
8
8
9

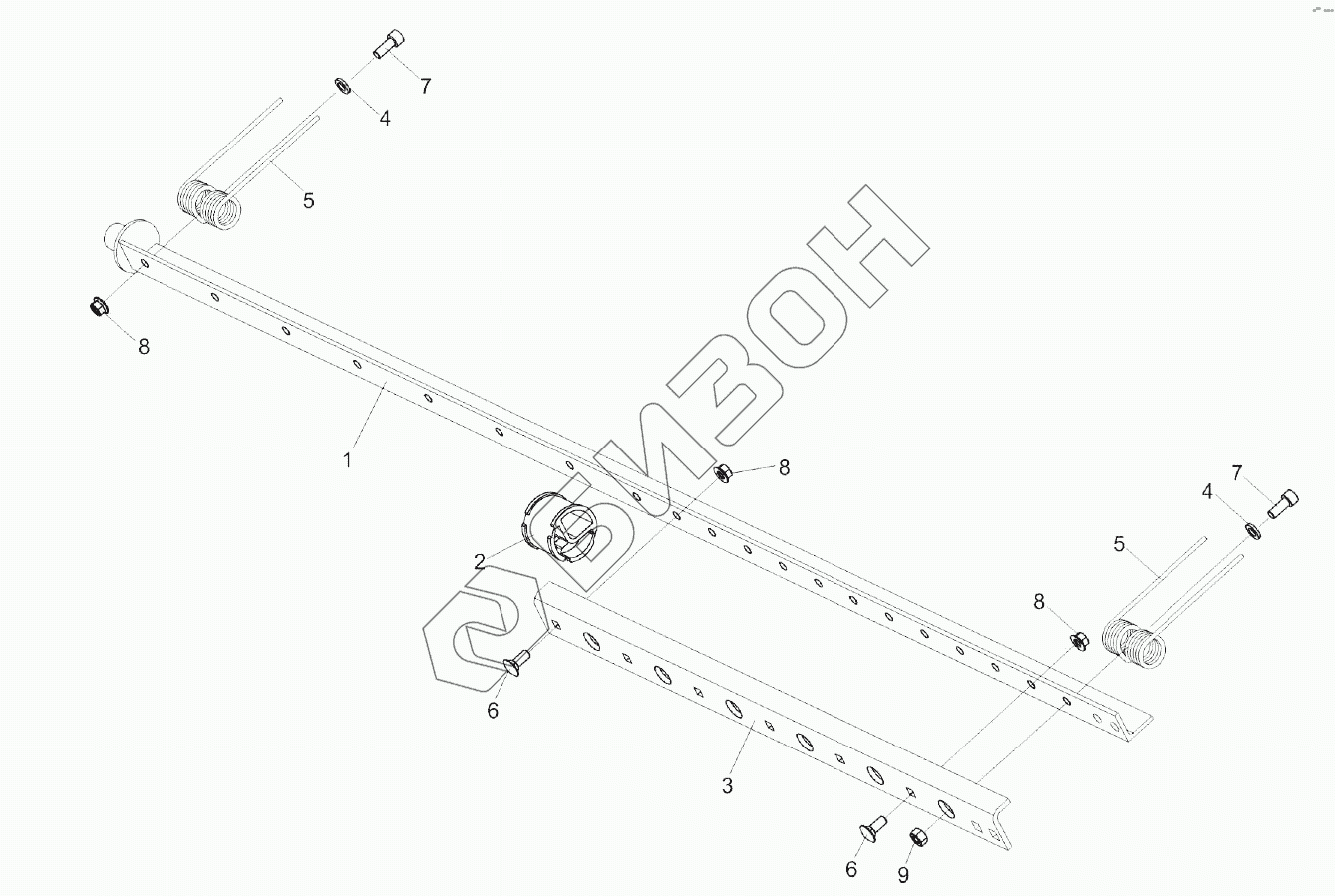

Позиция на иллюстрации Заводской номер детали Название детали Цена
КВК-1-0903030-01 КВК-1-0903030-01 Граблина
Загрузка ...
1 КВК-1-0903040-01 Державка
Загрузка ...
2 КВС-4-3903002 Опора
Загрузка ...
3 КВС-4-3903427А Жесткость
Загрузка ...
4 КВС-4-3903428 Шайба
Загрузка ...
5 КВС-4-3903601 Зуб пружинный
Загрузка ...
6 БолтМ10-6eх25-7802 Болт М10-6eх25-7802
Загрузка ...
7 ВинтМ10-6eх25-11738 Винт М10-6eх25-11738
Загрузка ...
8 ГайкаМ10-8-А-А3G Гайка
Загрузка ...
9 ГайкаМ10-10DIN980 Гайка М10-10 DIN 980
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
