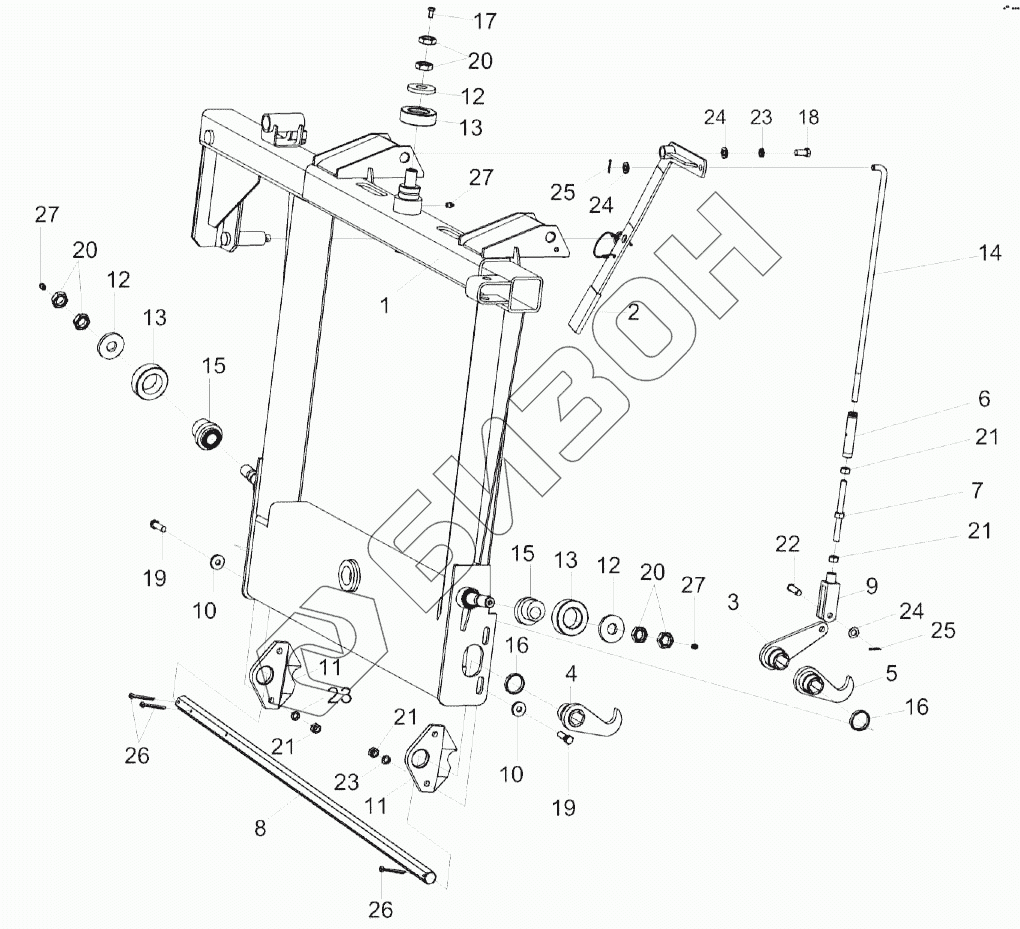

Графический каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Рамка переходная КВК-1-0911000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
13
13
13
14
15
15
16
16
17
18
19
19
20
20
20
21
21
21
21
22
23
23
23
24
24
24
25
25
26
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-4-4911080 | КВС-4-4911080 | Тяга |
Загрузка ...
|
|
| КВК-1-0911000 | КВК-1-0911000 | Рамка переходная |
Загрузка ...
|
|
| 1 | КВК-1-0911010 | Рама |
Загрузка ...
|
|
| 2 | КВК-1-0911020 | Рукоятка |
Загрузка ...
|
|
| 3 | КВС0550080 | Рычаг |
Загрузка ...
|
|
| 4 | КВС-1-3918000 | Крюк |
Загрузка ...
|
|
| 5 | КВС-1-3918000-01 | Крюк |
Загрузка ...
|
|
| 6 | КВС-4-3900090А | Стяжка |
Загрузка ...
|
|
| 7 | КВС-4-3900450 | Шпилька |
Загрузка ...
|
|
| 8 | КВК-1-0911608 | Вал фиксатора |
Загрузка ...
|
|
| 9 | КВС0550611 | Вилка |
Загрузка ...
|
|
| 10 | КВС-1-0142625 | Шайба |
Загрузка ...
|
|
| 11 | КВС-4-3900602 | Ловитель |
Загрузка ...
|
|
| 12 | КВС-4-4911418 | Шайба |
Загрузка ...
|
|
| 13 | КВС-4-4911606 | Ролик |
Загрузка ...
|
|
| 14 | КВС-4-4911607 | Тяга |
Загрузка ...
|
|
| 15 | КВС-4-4911609 | Эксцентрик |
Загрузка ...
|
|
| 16 | КВС-4-4911805 | Втулка |
Загрузка ...
|
|
| 17 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 18 | БолтМ12-6ех25-7796 | Болт |
Загрузка ...
|
|
| 19 | БолтМ12-6ех40-7796 | Болт |
Загрузка ...
|
|
| 20 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 21 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 22 | Ось6-12b12х40-9650 | Ось 6-12 b12х40-9650 |
Загрузка ...
|
|
| 23 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаС.12х2.01-11371 | Шайба С.12х2.01-11371 |
Загрузка ...
|
|
| 25 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 26 | Шплинт6,3х50-397 | Шплинт 6,3х50-397 |
Загрузка ...
|
|
| 27 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
