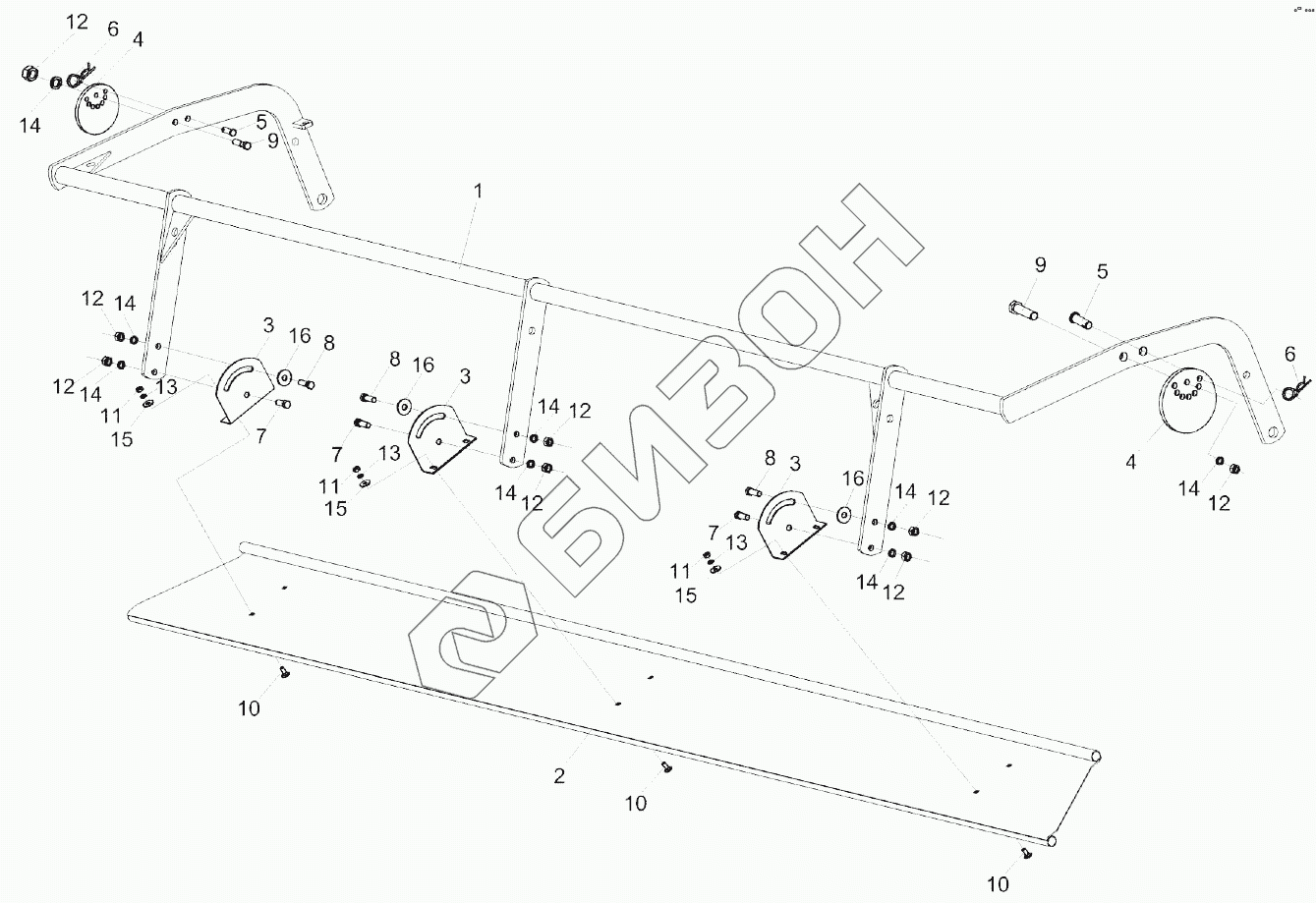

Графический каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Рамка прижимная КВС-4-4909000
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
10
10
10
11
11
11
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
14
14
14
14
15
15
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-4-4909000 | КВС-4-4909000 | Рамка прижимная |
Загрузка ...
|
|
| 1 | КВС-4-4909010 | Рамка |
Загрузка ...
|
|
| 2 | КВС-4-4909020А | Отражатель |
Загрузка ...
|
|
| 3 | КВС-4-3909408 | Кронштейн |
Загрузка ...
|
|
| 4 | КВС-4-3909411 | Диск |
Загрузка ...
|
|
| 5 | КВС-4-3909603 | Палец |
Загрузка ...
|
|
| 6 | КЗР1590611 | Шплинт |
Загрузка ...
|
|
| 7 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 8 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 9 | БолтМ12-6eх45-7796 | Болт М12-6eх45-7796 |
Загрузка ...
|
|
| 10 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 11 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 12 | ГайкаМ12-6H-5915 | Гайка М12-6H-5915 |
Загрузка ...
|
|
| 13 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 16 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
