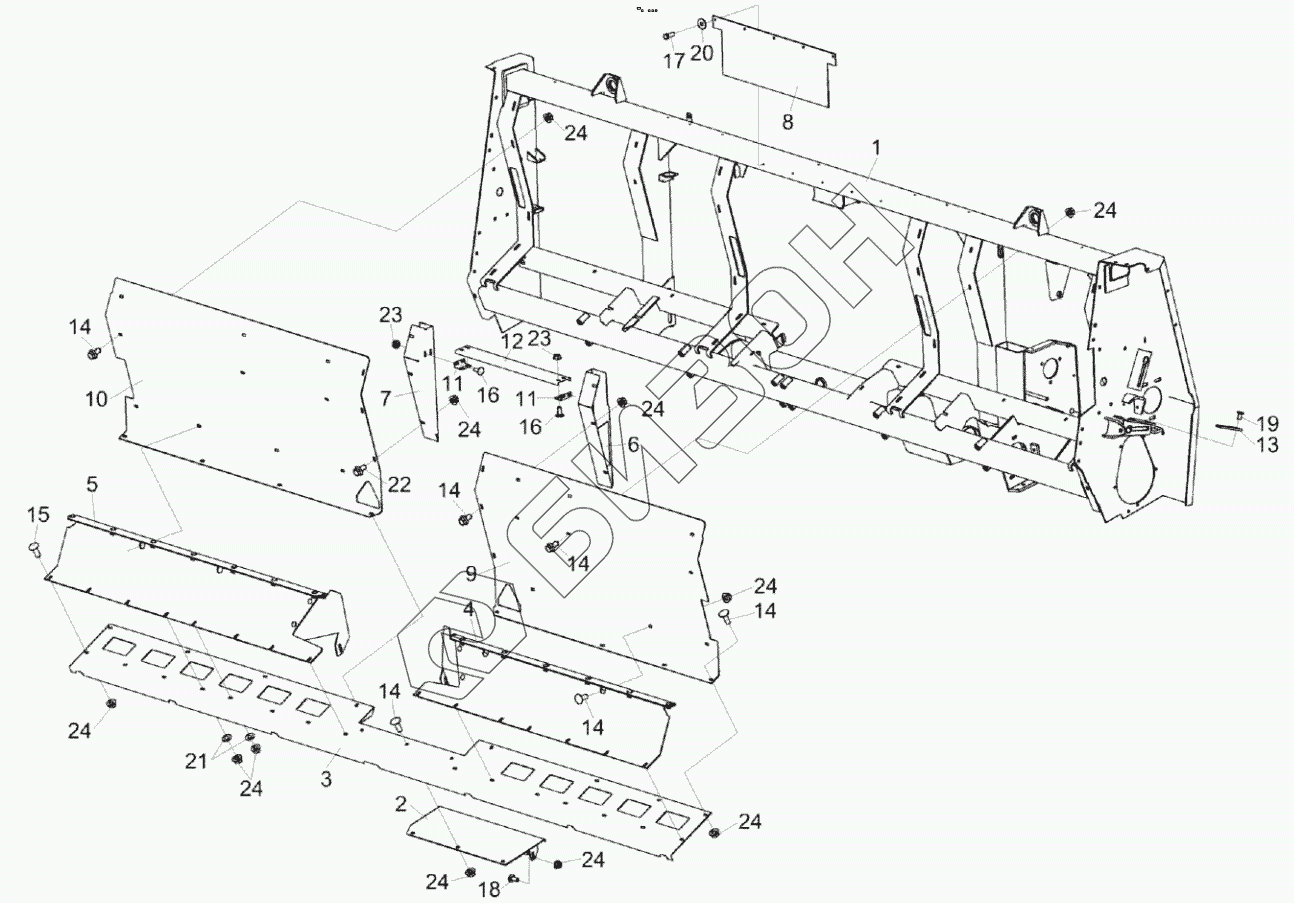

Графический каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Рама КВК-1-0901000А
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
16
16
17
17
18
18
19
20
21
22
23
23
24
24
24
24
24
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК-1-0901000А | КВК-1-0901000А | Рама |
Загрузка ...
|
|
| 1 | КВК-1-0901010 | Рама |
Загрузка ...
|
|
| 2 | КВК-1-0901040А | Поддон |
Загрузка ...
|
|
| 3 | КВК-1-0901060А | Поддон |
Загрузка ...
|
|
| 4 | КВК-1-0901070А | Поддон |
Загрузка ...
|
|
| 5 | КВК-1-0901080А | Поддон |
Загрузка ...
|
|
| 6 | КВК-1-0901150 | Щиток |
Загрузка ...
|
|
| 7 | КВК-1-0901160 | Щиток |
Загрузка ...
|
|
| 8 | КВК-1-0901001 | Пластина |
Загрузка ...
|
|
| 9 | КВК-1-0901439 | Стенка |
Загрузка ...
|
|
| 10 | КВК-1-0901439-01 | Стенка |
Загрузка ...
|
|
| 11 | КВК-1-0901441 | Кронштейн |
Загрузка ...
|
|
| 12 | КВК-1-0901442 | Пластина |
Загрузка ...
|
|
| 13 | КВК 0901001 | Успокоитель |
Загрузка ...
|
|
| 14 | КВС-4-3901601 | Болт |
Загрузка ...
|
|
| 15 | КВС-4-3901601-01 | Болт |
Загрузка ...
|
|
| 16 | КЗК-7-0203601 | Болт |
Загрузка ...
|
|
| 17 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | Болт М10-6eх30-7802 | Болт |
Загрузка ...
|
|
| 19 | Винт B2.М8-6eх16-17475 | Винт |
Загрузка ...
|
|
| 20 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 21 | Шайба C 10.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Болт DIN 6921 М10x20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 23 | Гайка DIN 6923 М8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 24 | Гайка DIN 6923 М10-8-A-A3G | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
