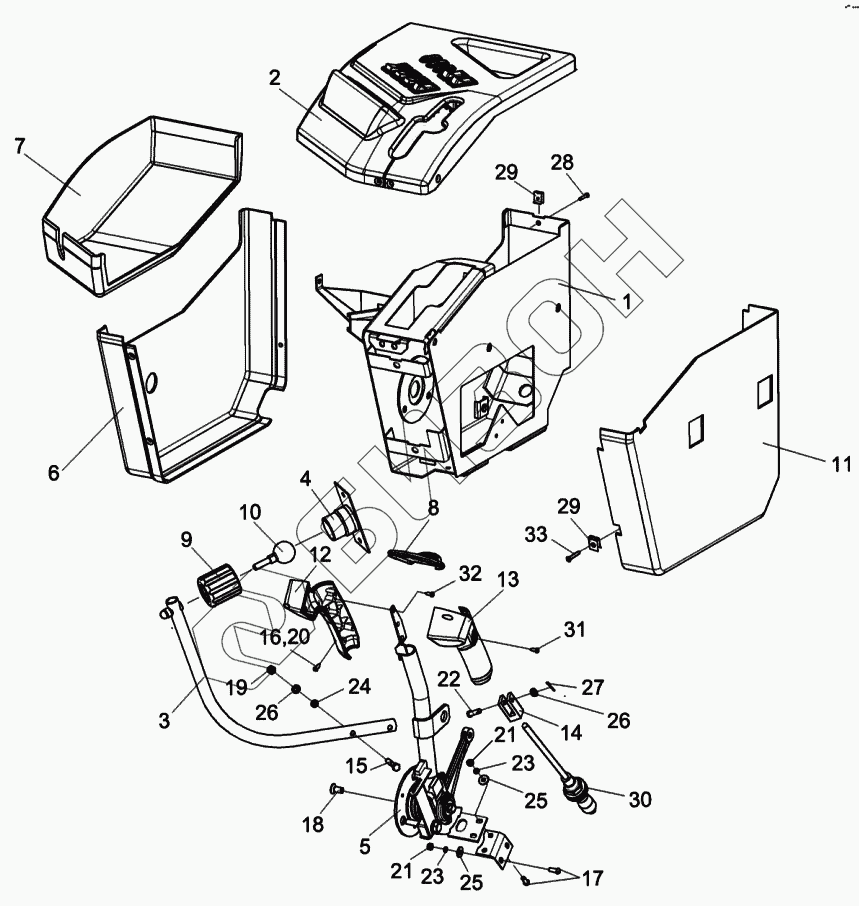

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Блок управления КСК-6025-0119240
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0119240 | КСК-6025-0119240 | Блок управления |
Загрузка ...
|
|
| 1 | КСК-6025-0119250 | Корпус |
Загрузка ...
|
|
| 2 | КСК-6025-0725000 | Установка электрооборудования пульта управления |
Загрузка ...
|
|
| 3 | КВК0129560 | Труба |
Загрузка ...
|
|
| 4 | КВК0129630 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК-12-0119920Б | Рычаг |
Загрузка ...
|
|
| 6 | КСК-6025-0119003 | Кожух |
Загрузка ...
|
|
| 7 | КСК-6025-0119007 | Корпус |
Загрузка ...
|
|
| 8 | КСК-6025-0119044 | Панель |
Загрузка ...
|
|
| 9 | КВК0129618 | Гайка |
Загрузка ...
|
|
| 10 | КВК0129626 | Стойка |
Загрузка ...
|
|
| 11 | КЗК-12-0119049 | Кожух |
Загрузка ...
|
|
| 12 | КЗК-12-0119053А | Корпус |
Загрузка ...
|
|
| 13 | КЗК-12-0119065 | Корпус |
Загрузка ...
|
|
| 14 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 15 | БолтМ6-6ex30-7798 | Болт М6-6eх30-7798 |
Загрузка ...
|
|
| 16 | ВинтB.М3-6ex20-17473 | Винт B.М3-6eх20-17473 |
Загрузка ...
|
|
| 17 | ВинтB.М5-6ex14-17473 | Винт B.М5-6eх14-17473 |
Загрузка ...
|
|
| 18 | ВинтB2.М8-6ex16-17475 | Винт B2.М8-6eх16-17475 |
Загрузка ...
|
|
| 19 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ3-6G-5927 | Гайка М3-6G-5927 |
Загрузка ...
|
|
| 21 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 22 | Ось6-6b12x30-9650 | Ось 6-6 b12Х30-9650 |
Загрузка ...
|
|
| 23 | Шайба5.65Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаC5.01-6958 | Шайба C 5.01-6958 |
Загрузка ...
|
|
| 26 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 27 | Шплинт1,6x16-397 | Шплинт 1,6Х16-397 |
Загрузка ...
|
|
| 28 | Винт4,2x13 | Винт 4,2Х13 |
Загрузка ...
|
|
| 29 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 30 | 113-075-03500 | Трос дистанционного управления |
Загрузка ...
|
|
| 31 | Шуруп3,0x12 | Шуруп 3,0Х12 |
Загрузка ...
|
|
| 32 | Шуруп3,5x12 | Шуруп 3,5х12 |
Загрузка ...
|
|
| 33 | Шуруп5.5x25 | Шуруп 5.5Х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
