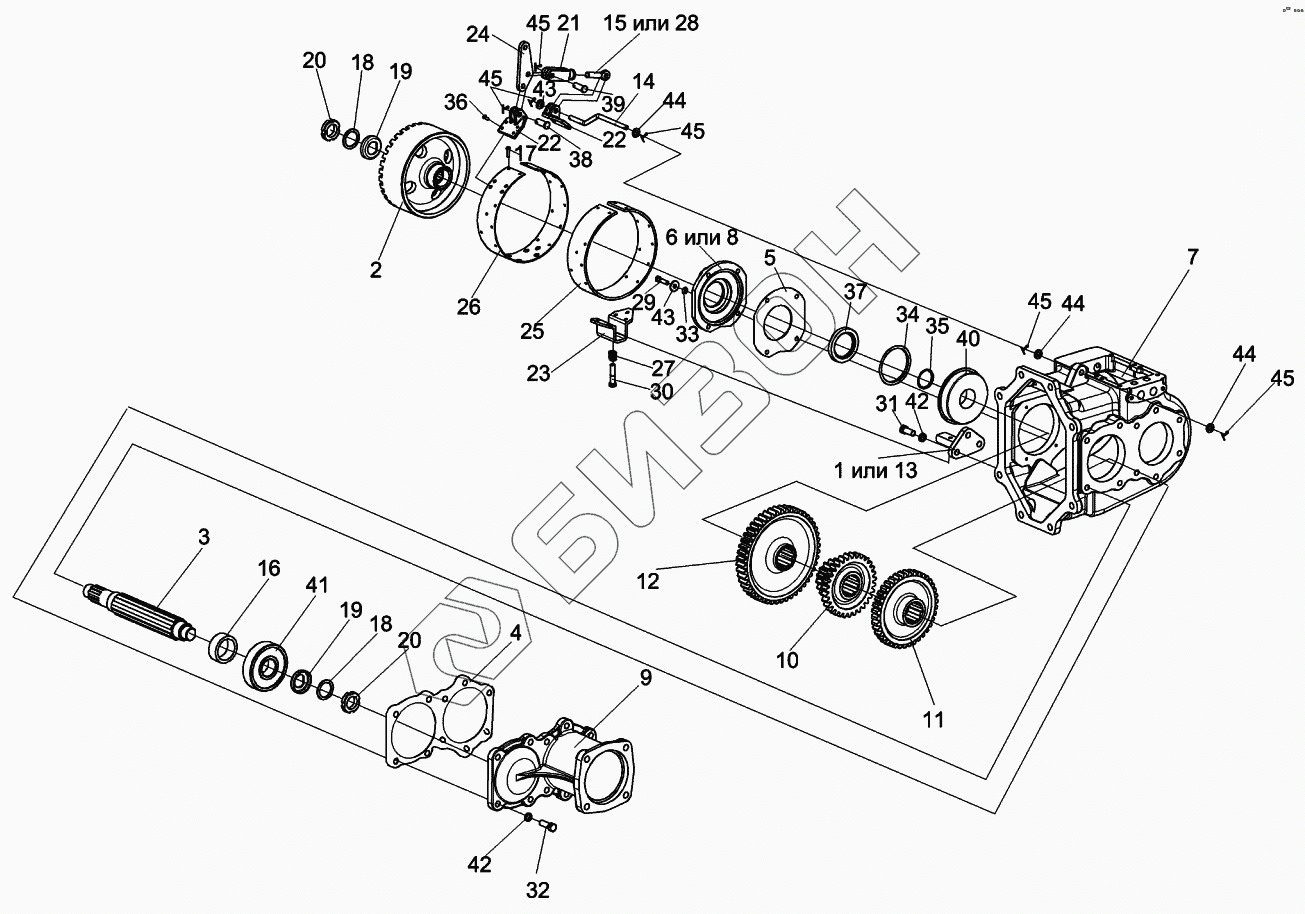

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Коробка передач КГС 0107020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
44
45
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54-4-1-6 | 54-4-1-6 | Лента тормоза |
Загрузка ...
|
|
| КГС0107020 | КГС0107020 | Коробка передач |
Загрузка ...
|
|
| 1 | КИС0107070 | Палец тормоза |
Загрузка ...
|
|
| 2 | КЗК0107101 | Шкив |
Загрузка ...
|
|
| 3 | КГС0107608 | Вал |
Загрузка ...
|
|
| 4 | КИС0107001 | Прокладка стакана |
Загрузка ...
|
|
| 5 | КИС0107003А | Прокладка |
Загрузка ...
|
|
| 6 | КИС0107016 | Крышка подшипника |
Загрузка ...
|
|
| 7 | КИС0107103А | Корпус коробки |
Загрузка ...
|
|
| 8 | КИС0107104А | Крышка подшипника |
Загрузка ...
|
|
| 9 | КИС0107108 | Стакан |
Загрузка ...
|
|
| 10 | КГС0107604 | Блок шестерен |
Загрузка ...
|
|
| 11 | КГС0107603 | Шестерня |
Загрузка ...
|
|
| 12 | КГС0107605 | Шестерня |
Загрузка ...
|
|
| 13 | КИС0107615 | Палец тормоза |
Загрузка ...
|
|
| 14 | КИС0107631 | Ось |
Загрузка ...
|
|
| 15 | КИС0107632 | Ушко |
Загрузка ...
|
|
| 16 | КИС0107804 | Втулка распорная |
Загрузка ...
|
|
| 17 | Заклепка448 | Заклепка |
Загрузка ...
|
|
| 18 | 41258 | Кольцо |
Загрузка ...
|
|
| 19 | 44-41149 | Шайба замочная |
Загрузка ...
|
|
| 20 | 44-60362А | Гайка |
Загрузка ...
|
|
| 21 | 20101 | Вилка |
Загрузка ...
|
|
| 22 | 20122 | Накладка |
Загрузка ...
|
|
| 23 | 41521А | Скоба |
Загрузка ...
|
|
| 24 | 44С-41175А | Рычаг |
Загрузка ...
|
|
| 25 | 54-00252 | Лента |
Загрузка ...
|
|
| 26 | 54-50542 | Лента |
Загрузка ...
|
|
| 27 | 61003А | Пружина |
Загрузка ...
|
|
| 28 | 61004 | Ушко |
Загрузка ...
|
|
| 29 | БолтМ8-6еx30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 30 | Болт3М10-6еx45-7796 | Болт 3М10-6ех45-7796 |
Загрузка ...
|
|
| 31 | БолтМ12-6еx30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 32 | БолтМ12-6еx35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 33 | 008-012-25-2-2-18829/9833 | Кольцо 008-012-25-2-2-18829/9833 |
Загрузка ...
|
|
| 34 | 120-2893 | Кольцо упорное |
Загрузка ...
|
|
| 35 | 038-044-36-2-2-18829/9833 | Кольцо 038-044-36-2-2-18829/9833 |
Загрузка ...
|
|
| 36 | Заклепка6x18-10300 | Заклепка 6х18-10300 |
Загрузка ...
|
|
| 37 | 2.2-55x80-1-8752 | Манжета 2.2-55х80-1-8752 |
Загрузка ...
|
|
| 38 | Ось6-10b12x30-9650 | Ось 6-10 b12х30-9650 |
Загрузка ...
|
|
| 39 | Ось6-10b12x32-9650 | Ось 6-10b12x32-9650 |
Загрузка ...
|
|
| 40 | 50409-2893 | Подшипник 50409-2893 |
Загрузка ...
|
|
| 41 | 408А-8338 | Подшипник |
Загрузка ...
|
|
| 42 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 43 | ШайбаС.8.01-6958 | Шайба С.8.01-6958 |
Загрузка ...
|
|
| 44 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 45 | Шплинт2,5x18-3970 | Шплинт 2,5х18-3970 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
