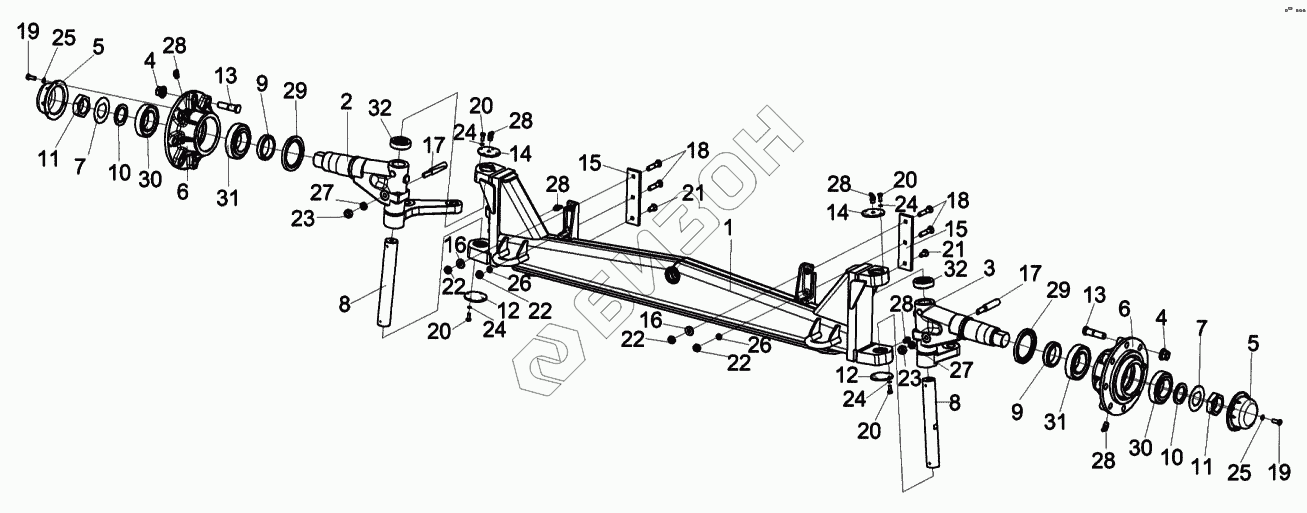

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Мост управляемых колес КСК-6025-0109000
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
22
22
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
28
28
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0109000 | КСК-6025-0109000 | Мост управляемых колес |
Загрузка ...
|
|
| 1 | КСК-6025-0109010 | Балка |
Загрузка ...
|
|
| 2 | КСК-6025-0109050 | Кулак поворотный |
Загрузка ...
|
|
| 3 | КСК-6025-0109050-01 | Кулак поворотный |
Загрузка ...
|
|
| 4 | УЭС-7-0109090-02 | Гайка |
Загрузка ...
|
|
| 5 | КСК-6025-0109101 | Крышка |
Загрузка ...
|
|
| 6 | КСК-6025-0109201 | Ступица |
Загрузка ...
|
|
| 7 | КСК-6025-0109404 | Шайба |
Загрузка ...
|
|
| 8 | КСК-6025-0109604 | Шкворень |
Загрузка ...
|
|
| 9 | КСК-6025-0109803 | Втулка |
Загрузка ...
|
|
| 10 | КСК-6025-0109606 | Шайба |
Загрузка ...
|
|
| 11 | КСК-6025-0109608 | Гайка |
Загрузка ...
|
|
| 12 | КЗК-10-0109422 | Крышка |
Загрузка ...
|
|
| 13 | КЗК-10-0109618 | Болт |
Загрузка ...
|
|
| 14 | КЗК-10-1-0109404 | Крышка |
Загрузка ...
|
|
| 15 | КИЛ0109501 | Накладка |
Загрузка ...
|
|
| 16 | КСН0100665-01 | Шайба |
Загрузка ...
|
|
| 17 | РСМ10.02.02.635 | Клин шкворня |
Загрузка ...
|
|
| 18 | БолтМ10-6ex50-7786 | Болт М10-6eх50-7786 |
Загрузка ...
|
|
| 19 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 20 | БолтМ6-6ex16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 21 | ВинтB2.М10-6ex22-17475 | Винт B2.М10-6eх22-17475 |
Загрузка ...
|
|
| 22 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 28 | 2.2.45.Ц6-19853 | Масленка 2.2.45.Ц6-19853 |
Загрузка ...
|
|
| 29 | 2.2-100x140x12-1 | Манжета 2.2-100Х140Х12-1 |
Загрузка ...
|
|
| 30 | 32215J2/Q | Подшипник 32215J2/Q |
Загрузка ...
|
|
| 31 | 32216J2/Q | Подшипник 32216J2/Q |
Загрузка ...
|
|
| 32 | 129710Е | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
