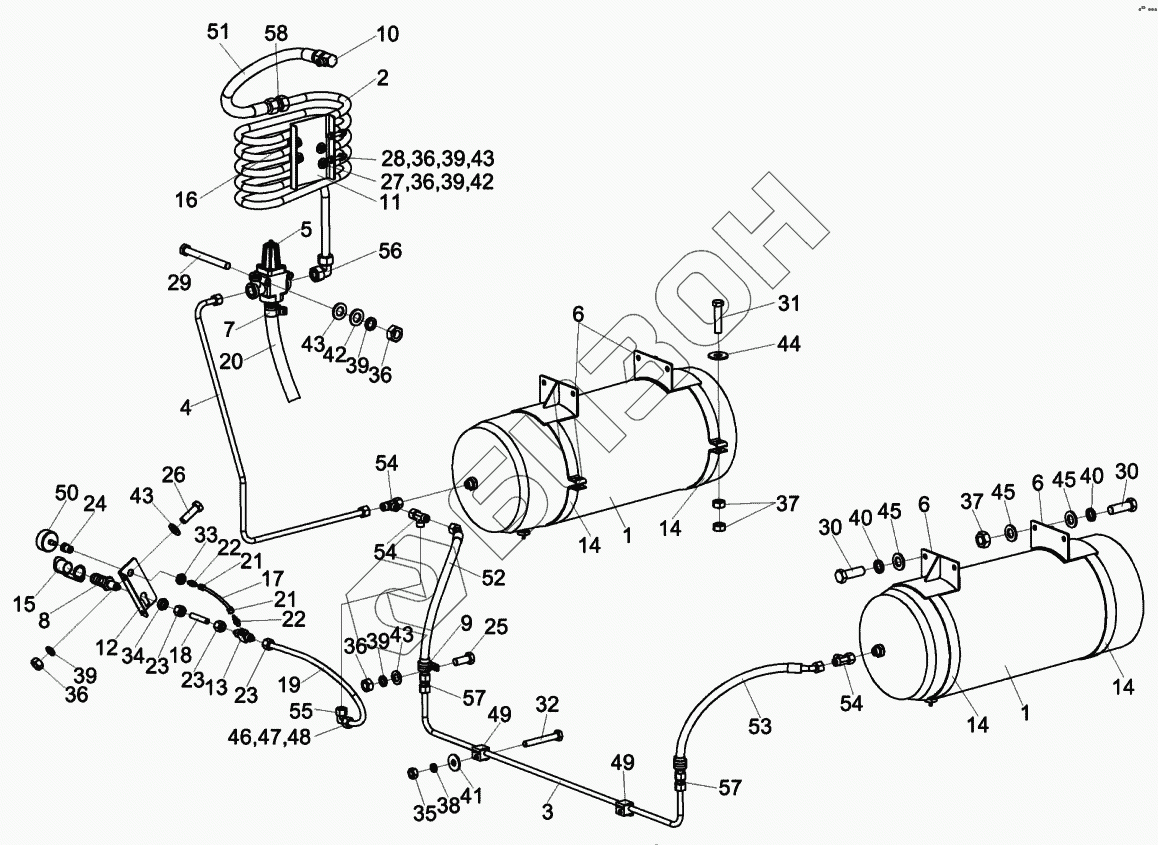

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Пневмосистема КСК-6025-0180000
1
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
21
22
22
23
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
36
36
36
37
37
38
39
39
39
39
39
40
40
41
42
42
43
43
43
43
44
45
45
45
46
47
48
49
49
50
51
52
53
54
54
54
55
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0180000 | КСК-6025-0180000 | Пневмосистема |
Загрузка ...
|
|
| 1 | КСК-6025-0180050 | Ресивер |
Загрузка ...
|
|
| 2 | КСК-6025-0180080 | Трубопровод |
Загрузка ...
|
|
| 3 | КСК-6025-0180100 | Трубопровод |
Загрузка ...
|
|
| 4 | КСК-6025-0180110 | Трубопровод |
Загрузка ...
|
|
| 5 | КСК-6025-0180190 | Регулятор давления |
Загрузка ...
|
|
| 6 | КСК-6025-0180220 | Кронштейн |
Загрузка ...
|
|
| 7 | А23.02.160 | Хомут стяжной |
Загрузка ...
|
|
| 8 | КВК0800110 | Пневмовывод |
Загрузка ...
|
|
| 9 | КГС0115770-02 | Хомут |
Загрузка ...
|
|
| 10 | КЗК-10-0800310 | Угольник |
Загрузка ...
|
|
| 11 | КСК-6025-0180402 | Кронштейн |
Загрузка ...
|
|
| 12 | КСК-6025-0180405 | Кронштейн |
Загрузка ...
|
|
| 13 | КВК0800621 | Корпус |
Загрузка ...
|
|
| 14 | КЗК-10-0800407 | Хомут |
Загрузка ...
|
|
| 15 | КЗК-12-0800001 | Заглушка наружная |
Загрузка ...
|
|
| 16 | КЗК-12-0800408 | Скоба |
Загрузка ...
|
|
| 17 | ПТР0800006-07 | Пневмотрубка |
Загрузка ...
|
|
| 18 | ПТР0800012-01 | Пневмотрубка |
Загрузка ...
|
|
| 19 | ПТР0800012-35 | Пневмотрубка |
Загрузка ...
|
|
| 20 | РНД0200012-40 | Рукав Рукав 20х29-1,6-10362 L=(700±5) мм |
Загрузка ...
|
|
| 21 | УЭС-7-0800619 | Гайка |
Загрузка ...
|
|
| 22 | УЭС-7-0800622 | Штуцер |
Загрузка ...
|
|
| 23 | УЭС-7-0800624-01 | Гайка |
Загрузка ...
|
|
| 24 | УЭС-16-0800623 | Переходник |
Загрузка ...
|
|
| 25 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 26 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 27 | БолтМ8-6ex35-7796 | Болт М8-6eх35-7796 |
Загрузка ...
|
|
| 28 | БолтМ8-6ex45-7796 | Болт М8-6eх45-7796 |
Загрузка ...
|
|
| 29 | БолтМ8-6ex80-7796-70 | Болт М8-6eх80-7796-70 |
Загрузка ...
|
|
| 30 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 31 | БолтМ10-6ex45-7796 | Болт М10-6eх45-7796 |
Загрузка ...
|
|
| 32 | БолтМ6-6ex45-7798 | Болт М6-6eх45-7798 |
Загрузка ...
|
|
| 33 | ГайкаМ14x1,5-6G-2526 | Гайка М14х1,5-6G-2526 |
Загрузка ...
|
|
| 34 | ГайкаМ18x1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 35 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 36 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 38 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 39 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 40 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 41 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 42 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 43 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 44 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 45 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 46 | 8930402404 | Втулка |
Загрузка ...
|
|
| 47 | M12LCFX | Гайка накидная M12LCFX |
Загрузка ...
|
|
| 48 | PSR12LX | Кольцо профильное PSR12LX |
Загрузка ...
|
|
| 49 | 112PPH | Зажим |
Загрузка ...
|
|
| 50 | МП50М/Т-1,6МПа-К1/8 | Манометр |
Загрузка ...
|
|
| 51 | РВД16-PTFE-М26x1,5-24°-600 | Рукав высокого давления |
Загрузка ...
|
|
| 52 | РВД10-2SC-М18x1,5-24°-500-0°-45° | Рукав высокого давления |
Загрузка ...
|
|
| 53 | РВД10-2SC-М18x1,5-24°-540-0°-45° | Рукав высокого давления |
Загрузка ...
|
|
| 54 | EL12LOMDCF | Тройник |
Загрузка ...
|
|
| 55 | EW12LOMDCF | Угольник |
Загрузка ...
|
|
| 56 | EW18LOMDCF | Угольник |
Загрузка ...
|
|
| 57 | G12LCFX | Штуцер |
Загрузка ...
|
|
| 58 | G18LCFX | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
