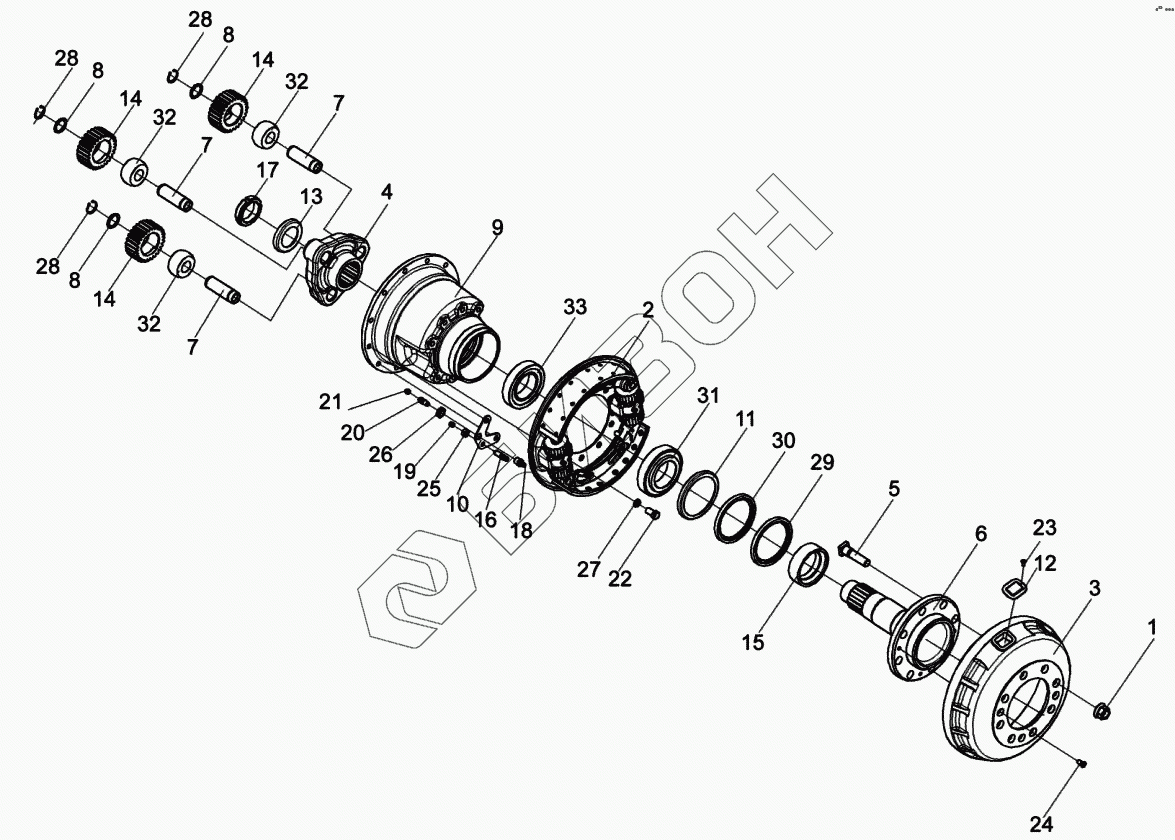

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Редуктор бортовой КЗК 0107070
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0107090 | КЗК0107090 | Барабан с осью |
Загрузка ...
|
|
| КЗК0107070-01 | КЗК0107070-01 | Редуктор бортовой |
Загрузка ...
|
|
| КЗК0107110 | КЗК0107110 | Водило |
Загрузка ...
|
|
| КЗК0107070 | КЗК0107070 | Редуктор бортовой |
Загрузка ...
|
|
| 1 | УЭС-7-0109090-02 | Гайка |
Загрузка ...
|
|
| 2 | 54-4-3-1 | Тормоз левый |
Загрузка ...
|
|
| 3 | КЗК0107212 | Барабан |
Загрузка ...
|
|
| 4 | КЗК0107601 | Водило |
Загрузка ...
|
|
| 5 | КЗК0107605 | Болт |
Загрузка ...
|
|
| 6 | КЗК0107606 | Ось |
Загрузка ...
|
|
| 7 | КЗК0107613А | Ось |
Загрузка ...
|
|
| 8 | 41258 | Кольцо |
Загрузка ...
|
|
| 9 | 54-20066А | Корпус редуктора |
Загрузка ...
|
|
| 10 | 54-40399 | Кронштейн |
Загрузка ...
|
|
| 11 | 54-40403 | Чашка |
Загрузка ...
|
|
| 12 | 54-41470 | Крышка |
Загрузка ...
|
|
| 13 | 54-43415А | Шайба |
Загрузка ...
|
|
| 14 | 54-60166А | Сателлит |
Загрузка ...
|
|
| 15 | 54-60168 | Втулка |
Загрузка ...
|
|
| 16 | 54-61361 | Штуцер переходной |
Загрузка ...
|
|
| 17 | 54-61432А | Гайка |
Загрузка ...
|
|
| 18 | 54-61607 | Штуцер переходной |
Загрузка ...
|
|
| 19 | 75Ш-10034Б | Колпак |
Загрузка ...
|
|
| 20 | 75Ш-16151 | Клапан |
Загрузка ...
|
|
| 21 | 012-7884-4836 | Заглушка |
Загрузка ...
|
|
| 22 | БолтМ16-6еx30-7796 | Болт М16-6ех30-7796 |
Загрузка ...
|
|
| 23 | ВинтВ.М6-6еx12-17473 | Винт В.М6-6ех12-17473 |
Загрузка ...
|
|
| 24 | ВинтВ2.М10-6еx22-17475 | Винт В2.М10-6ех22-17475 |
Загрузка ...
|
|
| 25 | ГайкаМ12x1,25-6G-5915 | Гайка М12х1,25-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ18x1,5-6G-5916 | Гайка М18х1,5-6G-5916 |
Загрузка ...
|
|
| 27 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 28 | В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 29 | 1.2-120x150-1-8752 | Манжета 1.2-120х150-1-8752 |
Загрузка ...
|
|
| 30 | 2.2-120x150-1-8752 | Манжета 2.2-120х150-1-8752 |
Загрузка ...
|
|
| 31 | 7517А-27365 | Подшипник 7517А-27365 |
Загрузка ...
|
|
| 32 | 982807М | Подшипник 982807М |
Загрузка ...
|
|
| 33 | 7516А-27365 | Подшипник 7516А-27365 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
