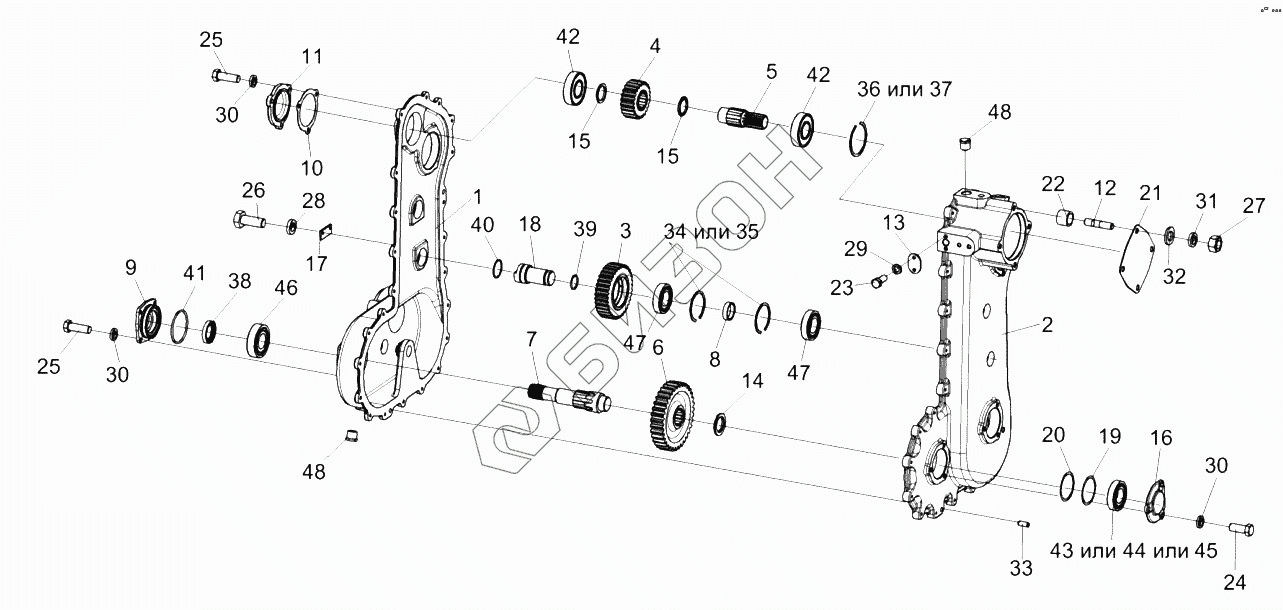

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Редуктор КСК-6025-0114100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0114020 | КСК-6025-0114020 | Шестерня |
Загрузка ...
|
|
| КСК-6025-0114100 | КСК-6025-0114100 | Редуктор |
Загрузка ...
|
|
| ПКК0135110 | ПКК0135110 | Ось |
Загрузка ...
|
|
| ЖГР-1-0204030 | ЖГР-1-0204030 | Крышка |
Загрузка ...
|
|
| 1 | КСК-6025-0114111 | Корпус |
Загрузка ...
|
|
| 2 | КСК-6025-0114112 | Корпус |
Загрузка ...
|
|
| 3 | КСК-6025-0114602 | Шестерня |
Загрузка ...
|
|
| 4 | КСК-6025-0114607 | Шестерня |
Загрузка ...
|
|
| 5 | КСК-6025-0114608 | Вал |
Загрузка ...
|
|
| 6 | КСК-6025-0114617 | Шестерня |
Загрузка ...
|
|
| 7 | КСК-6025-0114618 | Вал |
Загрузка ...
|
|
| 8 | КСК-6025-0114801 | Втулка |
Загрузка ...
|
|
| 9 | ЖГР-1-0204202 | Крышка |
Загрузка ...
|
|
| 10 | ЖКЛ1200001 | Прокладка |
Загрузка ...
|
|
| 11 | ЖКЛ1200103 | Крышка |
Загрузка ...
|
|
| 12 | КВК0104621 | Шпилька |
Загрузка ...
|
|
| 13 | КВК0106467 | Крышка |
Загрузка ...
|
|
| 14 | КВК0506602 | Шайба |
Загрузка ...
|
|
| 15 | КВС-2-0114811 | Втулка |
Загрузка ...
|
|
| 16 | КИЛ0114028 | Крышка |
Загрузка ...
|
|
| 17 | ПКК0135401А | Упор |
Загрузка ...
|
|
| 18 | ПКК0135605А | Ось |
Загрузка ...
|
|
| 19 | ППК0107502 | Прокладка |
Загрузка ...
|
|
| 20 | ППК0107502-01 | Прокладка |
Загрузка ...
|
|
| 21 | 3518020-44041 | Крышка |
Загрузка ...
|
|
| 22 | 3518020-48006 | Втулка |
Загрузка ...
|
|
| 23 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 26 | БолтМ6-6ex16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 27 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 33 | Штифт12x30-3128 | Штифт 12x30-3128 |
Загрузка ...
|
|
| 34 | В80-13941 | Кольцо В80-13941 |
Загрузка ...
|
|
| 35 | В80-13943 | Кольцо В80-13943 |
Загрузка ...
|
|
| 36 | В90-13941 | Кольцо |
Загрузка ...
|
|
| 37 | В90-13943 | Кольцо |
Загрузка ...
|
|
| 38 | 1.2-40x60-1-8752 | Манжета 1.2-40х60-1-8752 |
Загрузка ...
|
|
| 39 | 034-040-36-2-2-18829/9833 | Кольцо 034-040-36-2-2-18829/9833 |
Загрузка ...
|
|
| 40 | 045-050-30-2-2-18829/9833 | Кольцо 045-050-30-2-2-18829/9833 |
Загрузка ...
|
|
| 41 | 082-090-46-2-2-18829/9833 | Кольцо 082-090-46-2-2-18829/9833 |
Загрузка ...
|
|
| 42 | 180308-8882 | Подшипник 180308-8882 |
Загрузка ...
|
|
| 43 | NJ208ECJ | Подшипник |
Загрузка ...
|
|
| 44 | NJ208EA | Подшипник |
Загрузка ...
|
|
| 45 | NJ208-E-M1 | Подшипник |
Загрузка ...
|
|
| 46 | NJ308ECJ | Подшипник |
Загрузка ...
|
|
| 47 | NJ208ECJ | Подшипник |
Загрузка ...
|
|
| 48 | КГ3/4dm.10кп.019 | Пробка КГ 3/4dm.10кп.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
