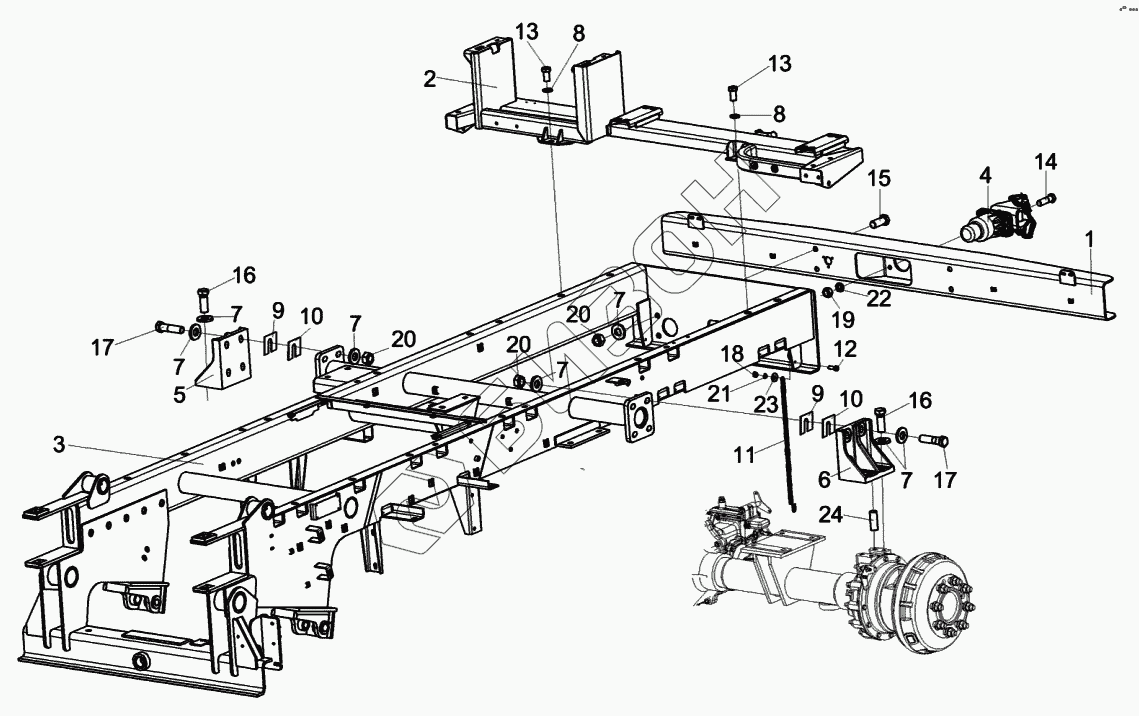

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Шасси КСК-6025-0101000
1
2
3
4
5
6
7
7
7
7
7
7
8
8
9
9
10
10
11
12
13
13
14
15
16
16
17
17
18
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0101000 | КСК-6025-0101000 | Шасси |
Загрузка ...
|
|
| 1 | КСК-6025-0101010 | Бампер задний |
Загрузка ...
|
|
| 2 | КСК-6025-0101020 | Опора |
Загрузка ...
|
|
| 3 | КСК-6025-0102000 | Рама |
Загрузка ...
|
|
| 4 | КИС0122000А | Устройство прицепное |
Загрузка ...
|
|
| 5 | КСК-6025-0101301 | Опора |
Загрузка ...
|
|
| 6 | КСК-6025-0101301-01 | Опора |
Загрузка ...
|
|
| 7 | КВС-1-0100471 | Шайба |
Загрузка ...
|
|
| 8 | КИЛ0116416 | Шайба |
Загрузка ...
|
|
| 9 | КИС0100404А-06 | Прокладка |
Загрузка ...
|
|
| 10 | КИС0100404А-07 | Прокладка |
Загрузка ...
|
|
| 11 | ЦЕП0002017 | Цепь 4-5Х35 L=595 мм (17 зв.) |
Загрузка ...
|
|
| 12 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 13 | БолтМ16-6ex30-7796 | Болт М16-6eх30-7796 |
Загрузка ...
|
|
| 14 | БолтМ16-6ex55-7796 | Болт М16-6eх55-7796 |
Загрузка ...
|
|
| 15 | БолтМ20x1,5-6ex50-7796 | Болт М20Х1,5-6eх50-7796 |
Загрузка ...
|
|
| 16 | БолтМ20-6ex55-7796 | Болт М20-6eх55-7796 |
Загрузка ...
|
|
| 17 | БолтМ20x1,5-6ex75-7796 | Болт М20Х1,5-6eх75-7796 |
Загрузка ...
|
|
| 18 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ20x1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 24 | Штифт20x55-3129 | Штифт 20Х55-3129 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
