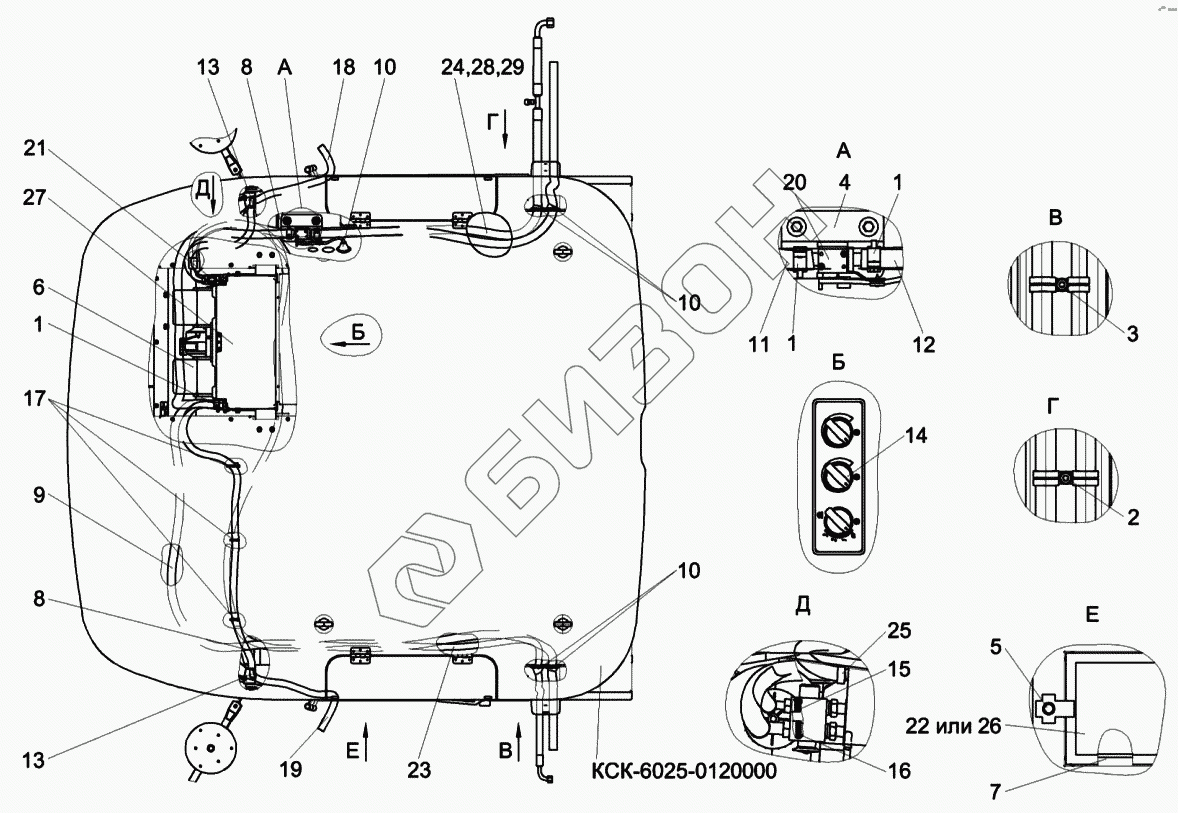

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка испарителя КСК-6025-0121020
1
1
1
2
3
4
5
6
7
8
8
9
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0121020 | КСК-6025-0121020 | Установка испарителя |
Загрузка ...
|
|
| 1 | А23.02.260 | Хомут стяжной |
Загрузка ...
|
|
| 2 | КЗК-5-0113060 | Установка прижима |
Загрузка ...
|
|
| 3 | КЗК-5-0113060-01 | Установка прижима |
Загрузка ...
|
|
| 4 | КЗК-8-3-0113070 | Установка крана отопителя |
Загрузка ...
|
|
| 5 | КЗК-8-3-0113100 | Установка прижима |
Загрузка ...
|
|
| 6 | КЗК-1420-0113060 | Установка блока испарительно-отопительного |
Загрузка ...
|
|
| 7 | КВК0121009 | Уплотнитель |
Загрузка ...
|
|
| 8 | КВК0156001 | Уплотнитель 2107-6107018М |
Загрузка ...
|
|
| 9 | КВС-2-0121001 | Шланг |
Загрузка ...
|
|
| 10 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-7-0113003 | Рукав 16х25-1,6-10362 |
Загрузка ...
|
|
| 12 | КЗК-12-0113021 | Рукав 16х25-1,6-10362 |
Загрузка ...
|
|
| 13 | КЗК-1420-0113803 | Угольник |
Загрузка ...
|
|
| 14 | 18-001806-00 | Блок управления |
Загрузка ...
|
|
| 15 | 08-003501-00 | Кольцо уплотнительное 5/8 |
Загрузка ...
|
|
| 16 | 08-003503-00 | Кольцо уплотнительное 7/8 |
Загрузка ...
|
|
| 17 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 18 | 08-070028-00 | Трубка |
Загрузка ...
|
|
| 19 | 08-070033-00 | Трубка |
Загрузка ...
|
|
| 20 | 10-100671-10 | Кран отопителя |
Загрузка ...
|
|
| 21 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 22 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 23 | 05-070113-00 | Хладонопровод |
Загрузка ...
|
|
| 24 | 05-070114-00 | Хладонопровод |
Загрузка ...
|
|
| 25 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 26 | В4704 | Элемент фильтрующий |
Загрузка ...
|
|
| 27 | 03-131000-25 | Испарительно-отопительный блок со жгутом в сборе |
Загрузка ...
|
|
| 28 | Лент | Лента |
Загрузка ...
|
|
| 29 | Труба | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
