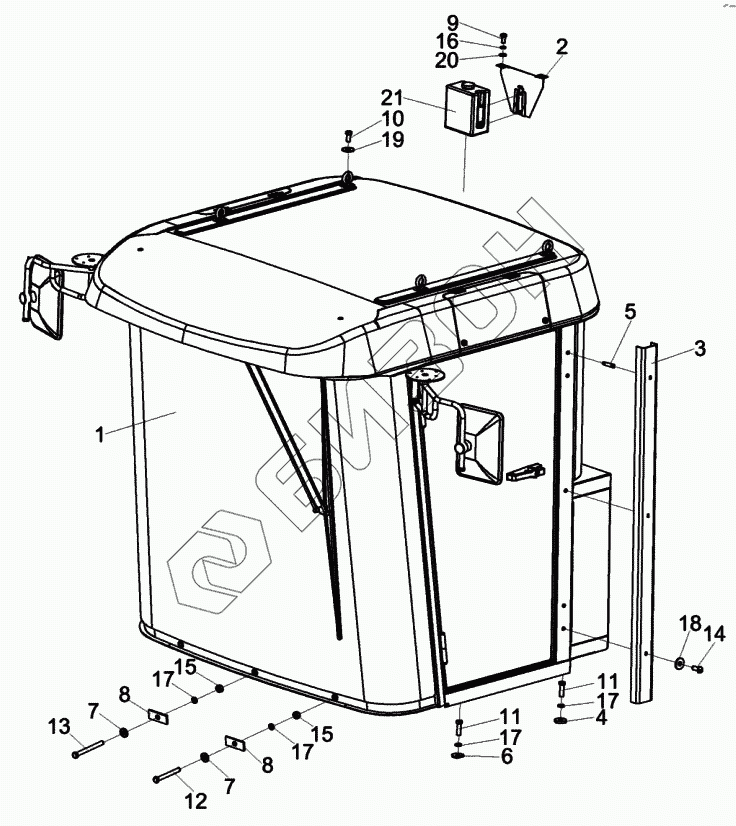

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка кабины КСК-6025-0120000
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
15
16
17
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0120000 | КСК-6025-0120000 | Установка кабины |
Загрузка ...
|
|
| 1 | КСК-6025-0120010 | Кабина |
Загрузка ...
|
|
| 2 | КСК-6025-0120130 | Кронштейн |
Загрузка ...
|
|
| 3 | КСК-6025-0120005 | Кожух |
Загрузка ...
|
|
| 4 | КИС0200409А | Шайба |
Загрузка ...
|
|
| 5 | КВК0120608 | Ось |
Загрузка ...
|
|
| 6 | МКС0200405-01 | Шайба |
Загрузка ...
|
|
| 7 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 8 | УЭС0200499 | Накладка |
Загрузка ...
|
|
| 9 | БолтМ8-6ex16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 10 | БолтМ12-6ex25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 11 | БолтМ12x1,25-6ex40-7796 | Болт М12х1,25-6eх40-7796 |
Загрузка ...
|
|
| 12 | БолтМ12x1,25-6ex100-7796 | Болт М12х1,25-6eх100-7796 |
Загрузка ...
|
|
| 13 | БолтМ12x1,25-6ex120-7796 | Болт М12х1,25-6eх120-7796 |
Загрузка ...
|
|
| 14 | ВинтB.М6-6ex12-17473 | Винт B.М6-6eх12-17473 |
Загрузка ...
|
|
| 15 | ГайкаМ12x1,25-6G-5915 | Гайка М12х1,25-6G-5915 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаC6.01.019-6958 | Шайба C 6.01.019-6958 |
Загрузка ...
|
|
| 19 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 20 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 21 | СЭАТ-34 | Стеклоомыватель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
