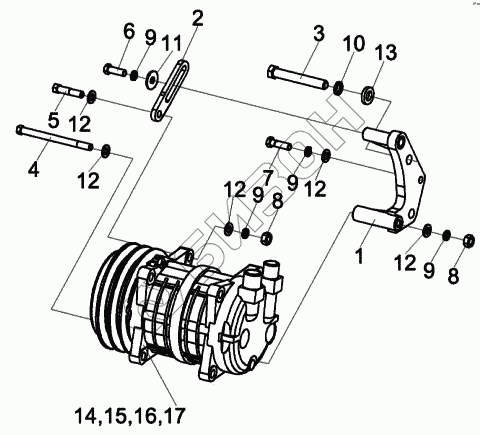

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка компрессора КСК-6025-0121030
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
12
12
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0150240 | КВК0150240 | Компрессор |
Загрузка ...
|
|
| КСК-6025-0121030 | КСК-6025-0121030 | Установка компрессора |
Загрузка ...
|
|
| 1 | КСК-6025-0121040 | Кронштейн |
Загрузка ...
|
|
| 2 | КСК-6025-0121403 | Направляющая |
Загрузка ...
|
|
| 3 | КГС-2-0121602 | Болт |
Загрузка ...
|
|
| 4 | КГС-2-0121603 | Болт специальный |
Загрузка ...
|
|
| 5 | КЗК-12-0113601А | Болт специальный |
Загрузка ...
|
|
| 6 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 7 | БолтМ10-6ex35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 8 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 9 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 10 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 11 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 12 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 13 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
|
| 14 | 502601 | Колодка штыревая |
Загрузка ...
|
|
| 15 | 103612 | Штырь |
Загрузка ...
|
|
| 16 | 01-014180-01 | Компрессор |
Загрузка ...
|
|
| 17 | 1200068 | Труба гофрированная черная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
