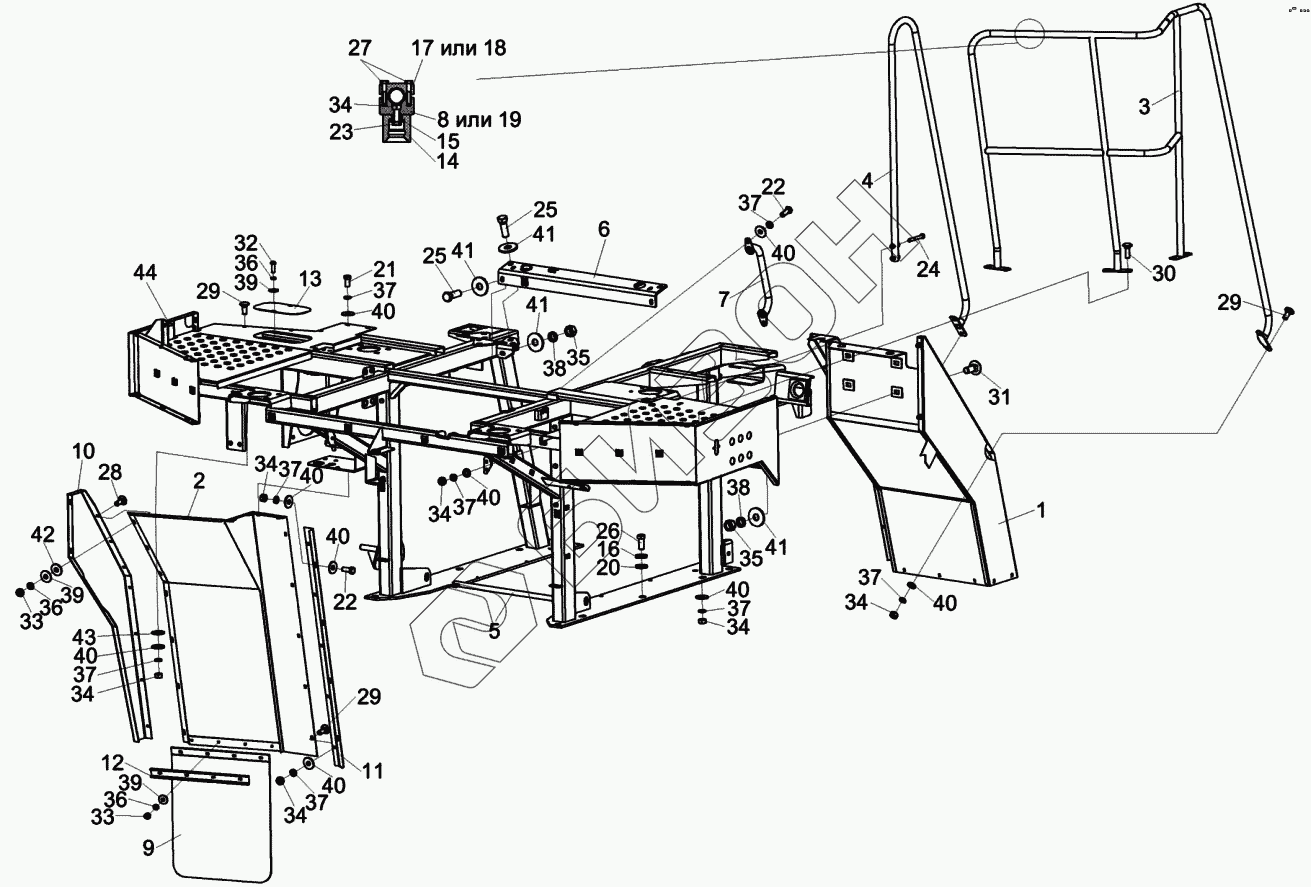

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка площадки входа КСК-6025-0134000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
29
29
30
31
32
33
33
34
34
34
34
34
34
34
35
35
36
36
36
37
37
37
37
37
37
37
37
38
38
39
39
39
40
40
40
40
40
40
40
40
40
41
41
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0134000 | КСК-6025-0134000 | Установка площадки входа |
Загрузка ...
|
|
| 1 | КСК-6025-0134010 | Трап |
Загрузка ...
|
|
| 2 | КСК-6025-0134030 | Брызговик |
Загрузка ...
|
|
| 3 | КСК-6025-0134040 | Поручень |
Загрузка ...
|
|
| 4 | КСК-6025-0134050 | Рукоятка |
Загрузка ...
|
|
| 5 | КСК-6025-0134060 | Площадка входа |
Загрузка ...
|
|
| 6 | КСК-6025-0134160 | Стяжка |
Загрузка ...
|
|
| 7 | КСК-6025-0134290 | Ручка |
Загрузка ...
|
|
| 8 | КЗК-12-0100080А | Прижим |
Загрузка ...
|
|
| 9 | КСК-6025-0134001 | Брызговик |
Загрузка ...
|
|
| 10 | КСК-6025-0134451 | Боковина |
Загрузка ...
|
|
| 11 | КСК-6025-0134452 | Уголок |
Загрузка ...
|
|
| 12 | КСК-6025-0134456 | Прижим |
Загрузка ...
|
|
| 13 | КСК-6025-0134476 | Люк |
Загрузка ...
|
|
| 14 | АМ84.00.013 | Обойма |
Загрузка ...
|
|
| 15 | АМ84.00.605-01 | Втулка |
Загрузка ...
|
|
| 16 | КВС-1-0100471 | Шайба |
Загрузка ...
|
|
| 17 | КЗК-12-0100003А | Прижим |
Загрузка ...
|
|
| 18 | КЗК-12-0100602 | Прижим |
Загрузка ...
|
|
| 19 | КЗК-12-0100603 | Прижим |
Загрузка ...
|
|
| 20 | УЭС0000503 | Вкладыш |
Загрузка ...
|
|
| 21 | БолтМ8-6ex16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 24 | БолтМ8-6ex60-7796 | Болт М8-6eх60-7796 |
Загрузка ...
|
|
| 25 | БолтМ12-6ex35-7796 | Болт М12-6ex35-7796 |
Загрузка ...
|
|
| 26 | БолтМ20x1,5-6ex45-7796 | Болт М20Х1,5-6eх45-7796 |
Загрузка ...
|
|
| 27 | БолтМ6-6ex30-7798 | Болт М6-6eх30-7798 |
Загрузка ...
|
|
| 28 | БолтМ6-6ex20-7802 | Болт М6-6eх20-7802 |
Загрузка ...
|
|
| 29 | БолтМ8-6ex20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 30 | БолтМ8-6ex25-7802 | Болт М8-6eх25-7802 |
Загрузка ...
|
|
| 31 | БолтМ12-6ex30-7802 | Болт М12-6eх30-7802 |
Загрузка ...
|
|
| 32 | ВинтB.М6-6ex18-17473 | Винт B.М6-6eх18-17473 |
Загрузка ...
|
|
| 33 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 34 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 35 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 36 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 39 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 40 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 41 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 42 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 43 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 44 | 70-3401093 | Наконечник рычага |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
