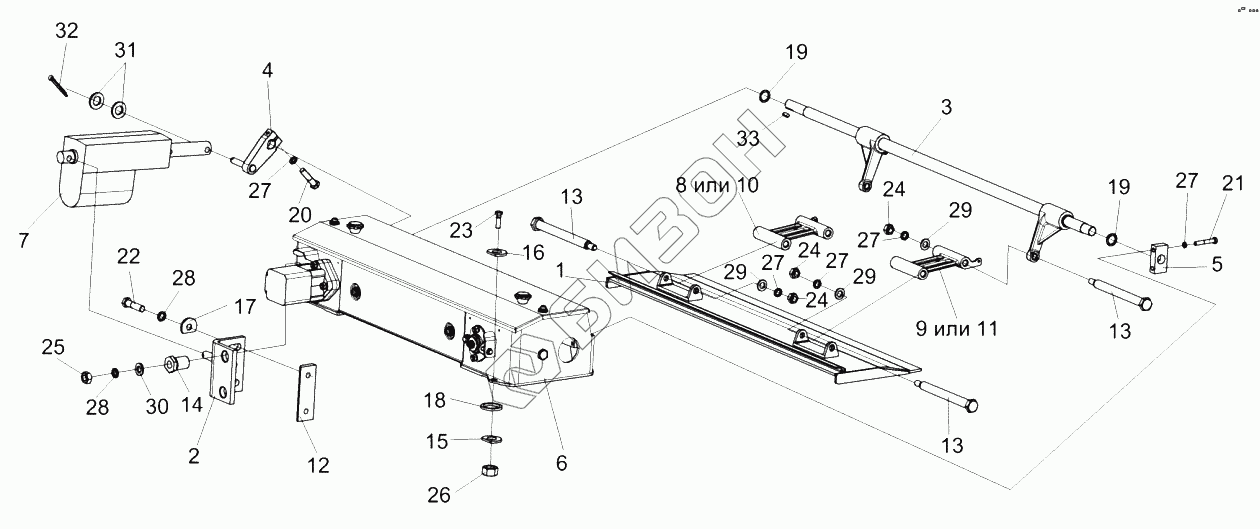

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка привода КСК-6025-0153220
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
19
20
21
22
23
24
24
24
25
26
27
27
27
27
27
28
28
29
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0153000 | КСК-6025-0153000 | Аппарат измельчающий |
Загрузка ...
|
|
| 1 | КСК-6025-0153210 | Крышка |
Загрузка ...
|
|
| 2 | КВК0110140 | Кронштейн |
Загрузка ...
|
|
| 3 | КСК-6025-0153220 | Привод |
Загрузка ...
|
|
| 4 | КВК0110750 | Рычаг |
Загрузка ...
|
|
| 5 | КВС-2-0115140 | Опора |
Загрузка ...
|
|
| 6 | КСК-6025-0155000 | Устройство заточное |
Загрузка ...
|
|
| 7 | КВК0701610 | Электромеханизм крышки заточного устройства |
Загрузка ...
|
|
| 8 | КВК0110201 | Тяга |
Загрузка ...
|
|
| 9 | КВК0110201-01 | Тяга |
Загрузка ...
|
|
| 10 | КВК0110305 | Тяга |
Загрузка ...
|
|
| 11 | КВК0110305-01 | Тяга |
Загрузка ...
|
|
| 12 | КВК0110414 | Пластина |
Загрузка ...
|
|
| 13 | КВК0110627 | Болт |
Загрузка ...
|
|
| 14 | КВК0110628 | Втулка |
Загрузка ...
|
|
| 15 | КСК-6025-0153449 | Шайба |
Загрузка ...
|
|
| 16 | КСК-6025-0153449-01 | Шайба |
Загрузка ...
|
|
| 17 | КЗР0119442 | Шайба |
Загрузка ...
|
|
| 18 | КИС0135501Б | Шайба регулировочная |
Загрузка ...
|
|
| 19 | КИС0614404А | Прокладка |
Загрузка ...
|
|
| 20 | БолтМ8-6ex35-7796 | Болт М8-6eх35-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6ex50-7796 | Болт М8-6eх50-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ex40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6ex40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 24 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт3,2x25-397 | Шплинт 3,2x25-397 |
Загрузка ...
|
|
| 33 | Шпонка2-6x6x18-23360 | Шпонка 2-6х6х18-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
