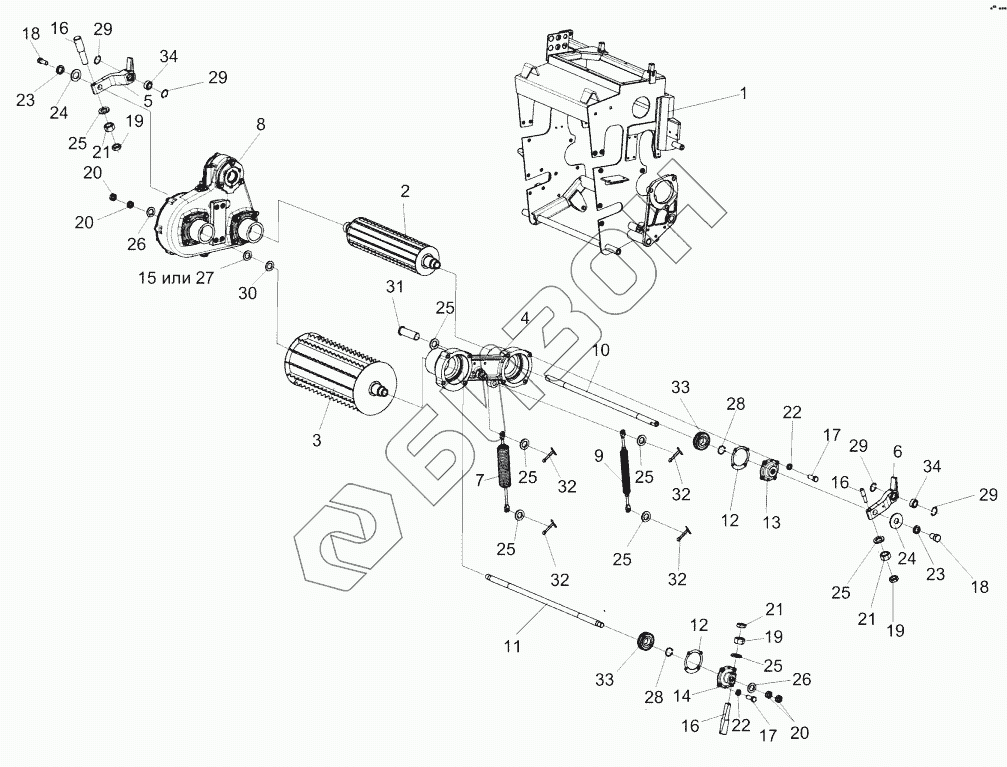

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка вальцев верхних
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
17
17
18
18
19
19
19
20
20
20
21
21
21
22
22
23
23
24
24
25
25
25
25
25
25
25
25
26
26
27
28
28
29
29
29
29
30
31
32
32
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0151330 | КСК-6025-0151330 | Рычаг |
Загрузка ...
|
|
| КСК-6025-0151000 | КСК-6025-0151000 | Аппарат питающий |
Загрузка ...
|
|
| КСК-6025-0151340 | КСК-6025-0151340 | Рычаг |
Загрузка ...
|
|
| 1 | КСК-6025-0151010 | Рама |
Загрузка ...
|
|
| 2 | КСК-6025-0151240 | Валец задний |
Загрузка ...
|
|
| 3 | КСК-6025-0151270 | Валец верхний передний |
Загрузка ...
|
|
| 4 | КСК-6025-0151350 | Рычаг |
Загрузка ...
|
|
| 5 | КСК-6025-0151360 | Рычаг |
Загрузка ...
|
|
| 6 | КСК-6025-0151370 | Рычаг |
Загрузка ...
|
|
| 7 | КСК-6025-0151420 | Пружина |
Загрузка ...
|
|
| 8 | КСК-6025-0112000 | Редуктор |
Загрузка ...
|
|
| 9 | КВС-1-0111020 | Пружина |
Загрузка ...
|
|
| 10 | КСК-6025-0151627 | Торсион |
Загрузка ...
|
|
| 11 | КСК-6025-0151628 | Торсион |
Загрузка ...
|
|
| 12 | КВК0111005 | Прокладка |
Загрузка ...
|
|
| 13 | КВК0111109 | Крышка |
Загрузка ...
|
|
| 14 | КВК0111311 | Крышка |
Загрузка ...
|
|
| 15 | КВС-1-0111008 | Лента |
Загрузка ...
|
|
| 16 | КВС-1-0111627-01 | Штифт |
Загрузка ...
|
|
| 17 | БолтМ10-6ex25-7786 | Болт М10-6eх25-7786 |
Загрузка ...
|
|
| 18 | БолтМ14-6ex20-7796 | Болт М14-6eх20-7796 |
Загрузка ...
|
|
| 19 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 20 | ГайкаМ27x2-6G-2526 | Гайка М27х2-6G-2526 |
Загрузка ...
|
|
| 21 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 25 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаC.27.01-11371 | Шайба C.27.01-11371 |
Загрузка ...
|
|
| 27 | СП-40-29-5-6308 | Кольцо СП-40-29-5-6308 |
Загрузка ...
|
|
| 28 | В45-13942 | Кольцо |
Загрузка ...
|
|
| 29 | В47-13943 | Кольцо |
Загрузка ...
|
|
| 30 | 055-061-36-2-2-18829/9833 | Кольцо 055-061-36-2-2-18829/9833 |
Загрузка ...
|
|
| 31 | Ось6-16b12x50-9650 | Ось 6-16 b12х50-9650 |
Загрузка ...
|
|
| 32 | Шплинт4x28-397 | Шплинт 4x28-397 |
Загрузка ...
|
|
| 33 | 21309E | Подшипник 21309E |
Загрузка ...
|
|
| 34 | ШСП30-3635 | Подшипник ШСП30-3635 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
