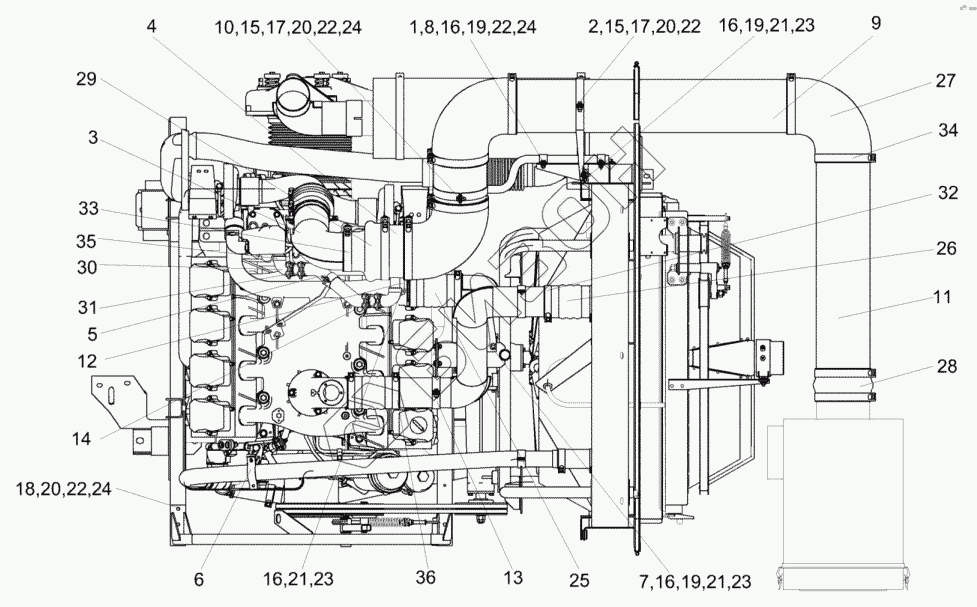

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 4)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
17
18
19
19
19
20
20
20
21
21
21
22
22
22
22
23
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0150000В | КВС-2-0150000В | Установка дизеля ОМ 502LA |
Загрузка ...
|
|
| 1 | КВС-2-0150100 | Хомут |
Загрузка ...
|
|
| 2 | КВС-2-0150240А | Хомут |
Загрузка ...
|
|
| 3 | КВС-2-0150430В | Труба верхняя |
Загрузка ...
|
|
| 4 | КВС-2-0150480А | Патрубок |
Загрузка ...
|
|
| 5 | РНД0380012-35 | Рукав 38х49-1,6-10362 |
Загрузка ...
|
|
| 6 | КВС-2-0150404Б-01 | Хомут |
Загрузка ...
|
|
| 7 | КВС-2-0150411 | Кронштейн |
Загрузка ...
|
|
| 8 | КВС-2-0150427 | Хомут |
Загрузка ...
|
|
| 9 | КВС-2-0150429А | Труба |
Загрузка ...
|
|
| 10 | КВС-2-0150429А-01 | Труба |
Загрузка ...
|
|
| 11 | КВС-2-0150429А-04 | Труба |
Загрузка ...
|
|
| 12 | КВС-2-0150433А | Кронштейн |
Загрузка ...
|
|
| 13 | КВС-2-0150457-01 | Хомут |
Загрузка ...
|
|
| 14 | КВС-2-0150864 | Патрубок |
Загрузка ...
|
|
| 15 | КВС-1-0150407-01 | Хомут |
Загрузка ...
|
|
| 16 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 17 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 18 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 19 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 24 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 25 | A0020945582 | Патрубок A 002094 5582 |
Загрузка ...
|
|
| 26 | 20945582 | Патрубок 002 0945582 |
Загрузка ...
|
|
| 27 | P112605 | Патрубок P112605 |
Загрузка ...
|
|
| 28 | P112608 | Патрубок |
Загрузка ...
|
|
| 29 | P129660 | Патрубок P129660 |
Загрузка ...
|
|
| 30 | ELBOW90038100x50 | Патрубок ELBOW 90 038 100x50 |
Загрузка ...
|
|
| 31 | ХомутGBS49/20W1 | Хомут GBS 49/20 W1 |
Загрузка ...
|
|
| 32 | ХомутGBS126/25W1 | Хомут GBS 126/25 W1 |
Загрузка ...
|
|
| 33 | ХомутGBS156/30W1 | Хомут GBS 156/30 W1 |
Загрузка ...
|
|
| 34 | ХомутGBS220/30W1 | Хомут GBS 220/30 W1 |
Загрузка ...
|
|
| 35 | TORRO40-60/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 36 | ХомутA0059971490 | Хомут A 005 997 1490 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
