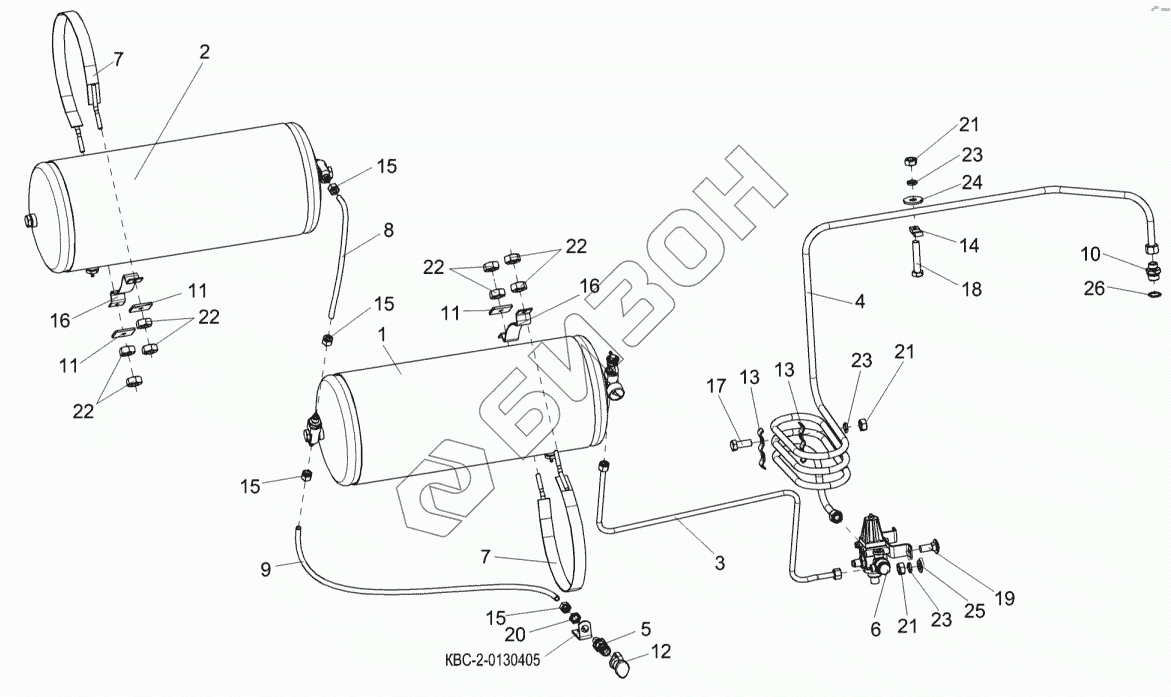

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Пневмосистема КВС-2-0800000
/190.gif)
КВС-2-0800000
КВС-2-0130405
1
2
3
4
5
6
7
7
8
9
10
11
11
11
12
13
13
14
15
15
15
15
16
16
17
18
19
20
21
21
21
22
22
22
22
23
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0800000 | КВС-2-0800000 | Пневмосистема |
Загрузка ...
|
|
| КВС-2-0130405 | КВС-2-0130405 | Кронштейн |
Загрузка ...
|
|
| 1 | КВС-2-0800030 | Ресивер |
Загрузка ...
|
|
| 2 | КВС-2-0800050 | Ресивер |
Загрузка ...
|
|
| 3 | КВС-2-0800060 | Трубопровод |
Загрузка ...
|
|
| 4 | КВС-2-0800080 | Трубопровод |
Загрузка ...
|
|
| 5 | КГС0180120 | Пневмовывод |
Загрузка ...
|
|
| 6 | КГС0180190 | Регулятор давления |
Загрузка ...
|
|
| 7 | ПЕА3508080 | Хомут |
Загрузка ...
|
|
| 8 | КВС-2-0800002 | Пневмотрубка |
Загрузка ...
|
|
| 9 | КВС-2-0800002-01 | Пневмотрубка |
Загрузка ...
|
|
| 10 | КВС-2-0800607 | Штуцер |
Загрузка ...
|
|
| 11 | КВС-2-0169428 | Шайба |
Загрузка ...
|
|
| 12 | КЗК-12-0800001 | Заглушка наружная |
Загрузка ...
|
|
| 13 | КЗК-12-0800408 | Скоба |
Загрузка ...
|
|
| 14 | УЭС0602522 | Прижим |
Загрузка ...
|
|
| 15 | УЭС-7-0800624-01 | Гайка |
Загрузка ...
|
|
| 16 | 887Б-3513091 | Прокладка воздушного баллона |
Загрузка ...
|
|
| 17 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6gх40-7796 | Болт М8-6gх40-7796 |
Загрузка ...
|
|
| 19 | БолтМ8-6gх20-7802 | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 20 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 21 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 22 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 23 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 25 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 26 | 26М1-23358 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
