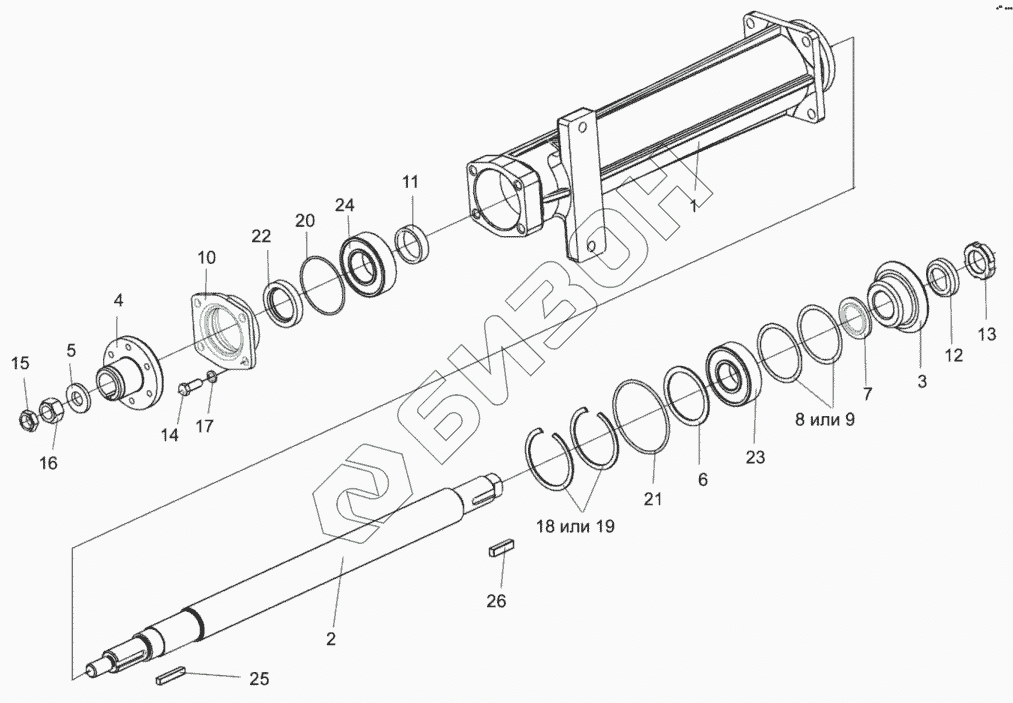

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Стакан КВС-2-0135020
/108.gif)
КВС-2-0135020
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0135020 | КВС-2-0135020 | Стакан |
Загрузка ...
|
|
| 1 | КВС-2-0135122 | Стакан |
Загрузка ...
|
|
| 2 | КВС-2-0135624 | Вал |
Загрузка ...
|
|
| 3 | КВС-1-0135621 | Шестерня |
Загрузка ...
|
|
| 4 | КВС-1-0135626 | Ступица |
Загрузка ...
|
|
| 5 | КВС-1-0135627 | Шайба |
Загрузка ...
|
|
| 6 | КИС0104408 | Кольцо |
Загрузка ...
|
|
| 7 | КСН0114612 | Втулка |
Загрузка ...
|
|
| 8 | ППК0107502 | Прокладка |
Загрузка ...
|
|
| 9 | ПКК0107502-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | ПКК0135070 | Крышка |
Загрузка ...
|
|
| 10 | ПКК0135207 | Крышка |
Загрузка ...
|
|
| 11 | ПКК0135809А | Кольцо |
Загрузка ...
|
|
| 12 | 44-41149 | Шайба замочная |
Загрузка ...
|
|
| 13 | 44-60362А | Гайка |
Загрузка ...
|
|
| 14 | БолтМ10-6gх25-7796 | Болт М10-6gх25-7796 |
Загрузка ...
|
|
| 15 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 16 | ГайкаМ18х1,5-6G-5915 | Гайка М18х1,5-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 18 | В80-13941 | Кольцо В80-13941 |
Загрузка ...
|
|
| 19 | В80-13943 | Кольцо В80-13943 |
Загрузка ...
|
|
| 20 | 075-080-25-2-3-18829/9833 | Кольцо 075-080-25-2-3-18829/9833 |
Загрузка ...
|
|
| 21 | 094-100-36-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 22 | 2.2-40х60-1-8752 | Манжета |
Загрузка ...
|
|
| 23 | 21307CC | Подшипник 21307CC |
Загрузка ...
|
|
| 24 | 180508C17-8882 | Подшипник 180508C17-8882 |
Загрузка ...
|
|
| 25 | Шпонка2-8х7х45-23360 | Шпонка 2-8х7х45-23360 |
Загрузка ...
|
|
| 26 | Шпонка2-10х8х36-23360 | Шпонка 2-10х8х36-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
