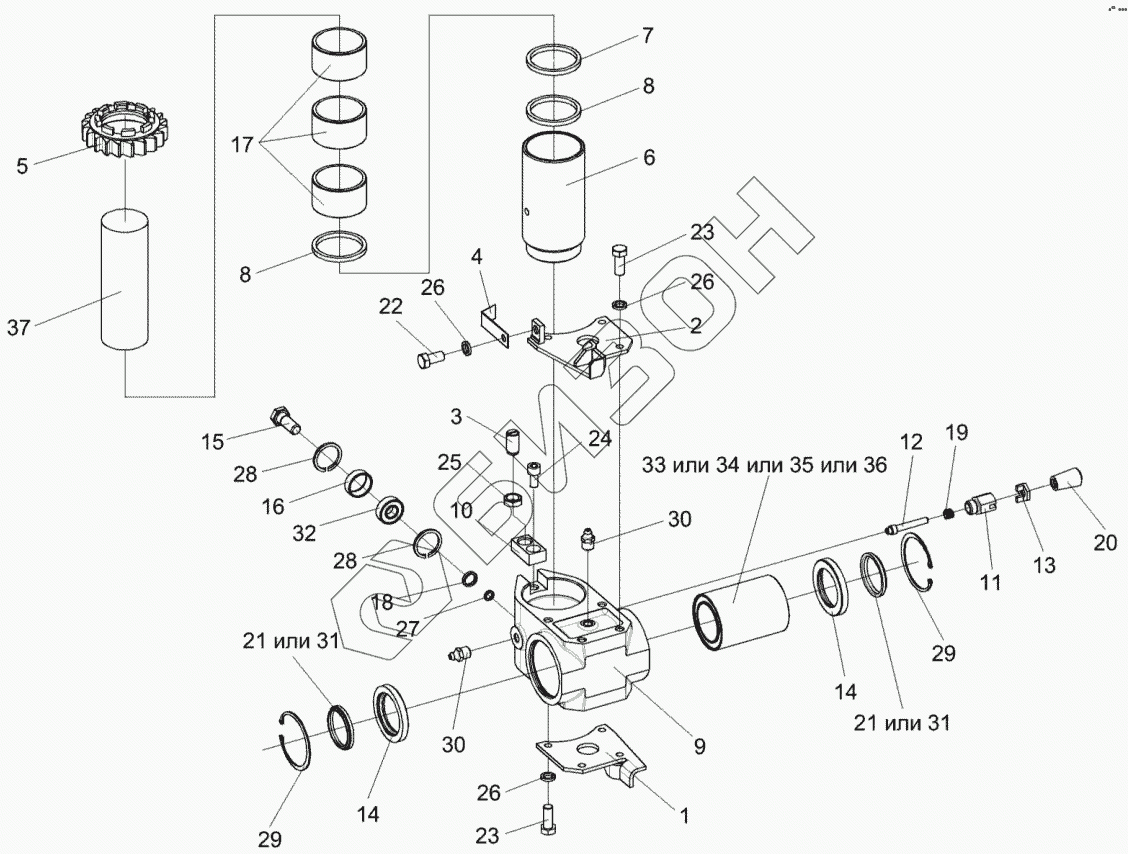

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Каретка КВС-1-0116010
КВС-1-0116010
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
26
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0116160 | КВС-1-0116160 | Фиксатор |
Загрузка ...
|
|
| КВС-1-0116010 | КВС-1-0116010 | Каретка |
Загрузка ...
|
|
| 1 | КВС-1-0116170 | Кронштейн |
Загрузка ...
|
|
| 2 | КВС-1-0116170-01 | Кронштейн |
Загрузка ...
|
|
| 3 | КВС-1-0116150 | Устройство стопорное |
Загрузка ...
|
|
| 4 | КВС-2-0116415А | Прижим |
Загрузка ...
|
|
| 5 | КВС-1-0116625 | Колесо храповое |
Загрузка ...
|
|
| 6 | КВС-1-0116805 | Втулка резьбовая |
Загрузка ...
|
|
| 7 | КВС-1-0116433 | Кольцо |
Загрузка ...
|
|
| 8 | КВС-1-0116003 | Кольцо |
Загрузка ...
|
|
| 9 | КВС-1-0116101 | Каретка |
Загрузка ...
|
|
| 10 | КВС-1-0116416 | Планка |
Загрузка ...
|
|
| 11 | КВС-1-0116604 | Корпус |
Загрузка ...
|
|
| 12 | КВС-1-0116605 | Фиксатор |
Загрузка ...
|
|
| 13 | КВС-1-0116606 | Гайка |
Загрузка ...
|
|
| 14 | КВС-1-0116613 | Обойма |
Загрузка ...
|
|
| 15 | КВС-1-0116614 | Болт |
Загрузка ...
|
|
| 16 | КВС-1-0116624 | Обойма |
Загрузка ...
|
|
| 17 | КВС-1-0116804 | Втулка |
Загрузка ...
|
|
| 18 | КВС-1-0116806 | Втулка |
Загрузка ...
|
|
| 19 | РСМ-10.09.09.637 | Пружина |
Загрузка ...
|
|
| 20 | УЭС0300053 | Ручка |
Загрузка ...
|
|
| 21 | 2-50105.072.12.025-01 | Грязесъемник |
Загрузка ...
|
|
| 22 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 24 | ВинтМ10-6ех20-11738 | Винт М10-6ех20-11738 |
Загрузка ...
|
|
| 25 | ГайкаМ16х1,5-60-2526 | Гайка М16х1,5-60-2526 |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 28 | В35-13941 | Кольцо |
Загрузка ...
|
|
| 29 | В75-13943 | Кольцо В75-13943 |
Загрузка ...
|
|
| 30 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 31 | Грязесъемник2-50-24811 | Грязесъемник 2-50-24811 |
Загрузка ...
|
|
| 32 | 80202С17-7242 | Подшипник 80202С17-7242 |
Загрузка ...
|
|
| 33 | 6-510810Л2С17 | Подшипник 6-510810Л2С17 |
Загрузка ...
|
|
| 34 | 6-510810ЕС17 | Подшипник 6-510810ЕС17 |
Загрузка ...
|
|
| 35 | LBCR50A-2LS | Подшипник LBCR 50 A-2LS |
Загрузка ...
|
|
| 36 | KB50-PP-AS | Подшипник KB50-PP-AS |
Загрузка ...
|
|
| 37 | БКр59х21525А40К6V146.000 | Брусок шлифовальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
