Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Привод КВС-1-0129550А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6

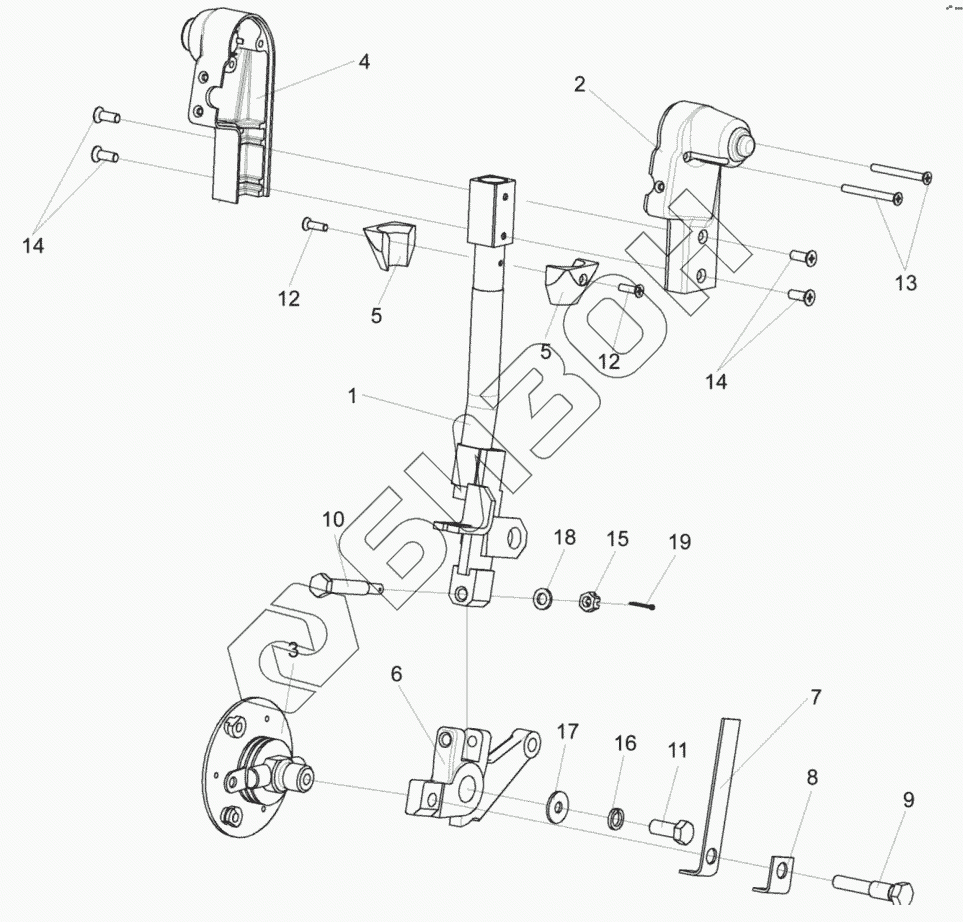

КВС-1-0129550А
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-1-0129550А КВС-1-0129550А Привод
Загрузка ...
1 КВС-1-0129430А Рычаг
Загрузка ...
2 КВС-1-0129790 Кожух
Загрузка ...
3 КВС-1-0129800 Ось
Загрузка ...
4 КВС-1-0129037 Кожух
Загрузка ...
5 КВС-1-0129038 Переходник
Загрузка ...
6 КВС-1-0129203 Рычаг
Загрузка ...
7 КВС-1-0129496 Пружина
Загрузка ...
8 УЭС0300412 Пластина
Загрузка ...
9 УЭС0300624 Болт
Загрузка ...
10 УЭС0300659 Болт
Загрузка ...
11 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
Загрузка ...
12 ВинтВ2.М4-6ех14-17475 Винт В2.М4-6ех14-17475
Загрузка ...
13 ВинтВ2.М4-6ех40-17475 Винт В2.М4-6ех40-17475
Загрузка ...
14 ВинтВ2.М5-6ех14-17475 Винт В2.М5-6ех14-17475
Загрузка ...
15 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
16 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
17 ШайбаА8.01-6958 Шайба
Загрузка ...
18 ШайбаС.6.01-11371 Шайба С.6.01-11371
Загрузка ...
19 Шплинт1,6X12-397 Шплинт 1,6X12-397
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
