Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Рычаг КВС-2-0130070А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6

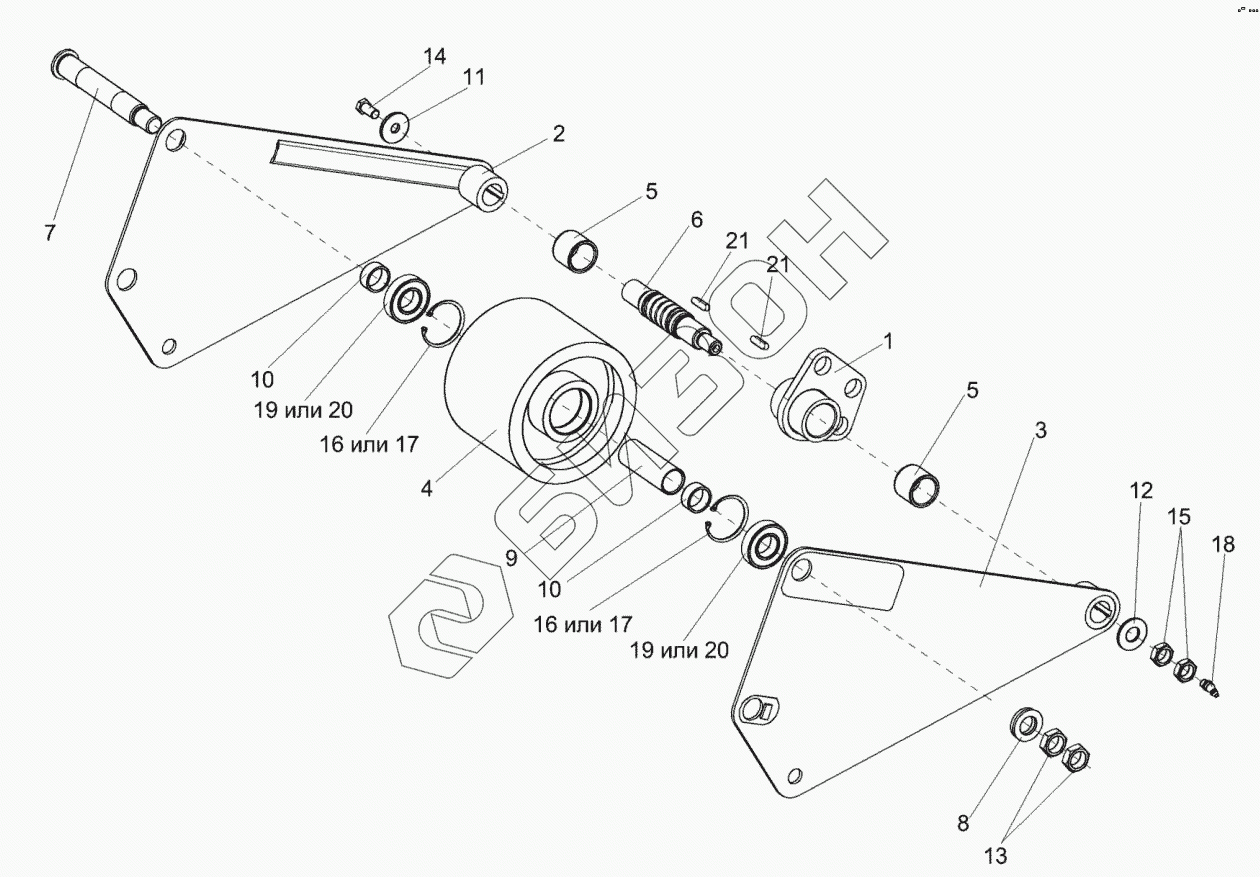

КВС-2-0130070А
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-2-0130020 КВС-2-0130020 Ролик
Загрузка ...
КВС-1-0130050 КВС-1-0130050 Опора
Загрузка ...
КВС-1-0130100 КВС-1-0130100 Рычаг
Загрузка ...
КВС-2-0130070А КВС-2-0130070А Рычаг
Загрузка ...
1 КВС-1-0130080 Опора
Загрузка ...
2 КВС-1-0130090А Рычаг
Загрузка ...
3 КВС-1-0130090А-01 Рычаг
Загрузка ...
4 КВС-1-0130103 Ролик
Загрузка ...
5 КВС-1-0130204 Втулка
Загрузка ...
6 КВС-1-0130601 Ось
Загрузка ...
7 КВС-1-0130605 Ось
Загрузка ...
8 КВС-1-0111499 Шайба
Загрузка ...
9 КВС-1-0130806 Втулка
Загрузка ...
10 КВС-1-0130806-01 Втулка
Загрузка ...
11 КСН0105614 Шайба
Загрузка ...
12 КСН0114402-01 Шайба
Загрузка ...
13 ПКК0135665 Гайка специальная
Загрузка ...
14 БолтМ12-6ех25-7796 Болт
Загрузка ...
15 ГайкаМ20х1,5-6G-2526 Гайка М20х1,5-6G-2526
Загрузка ...
16 В80-13941 Кольцо В80-13941
Загрузка ...
17 В80-13943 Кольцо В80-13943
Загрузка ...
18 Масленка2.2-19853 Масленка 2.2-19853
Загрузка ...
19 63072RCC3 Подшипник 6307 2RC C3
Загрузка ...
20 6307-2RS1/C3 Подшипник 6307-2R S1/C3
Загрузка ...
21 8х7х32-23360 Шпонка 8х7х32-23360
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
