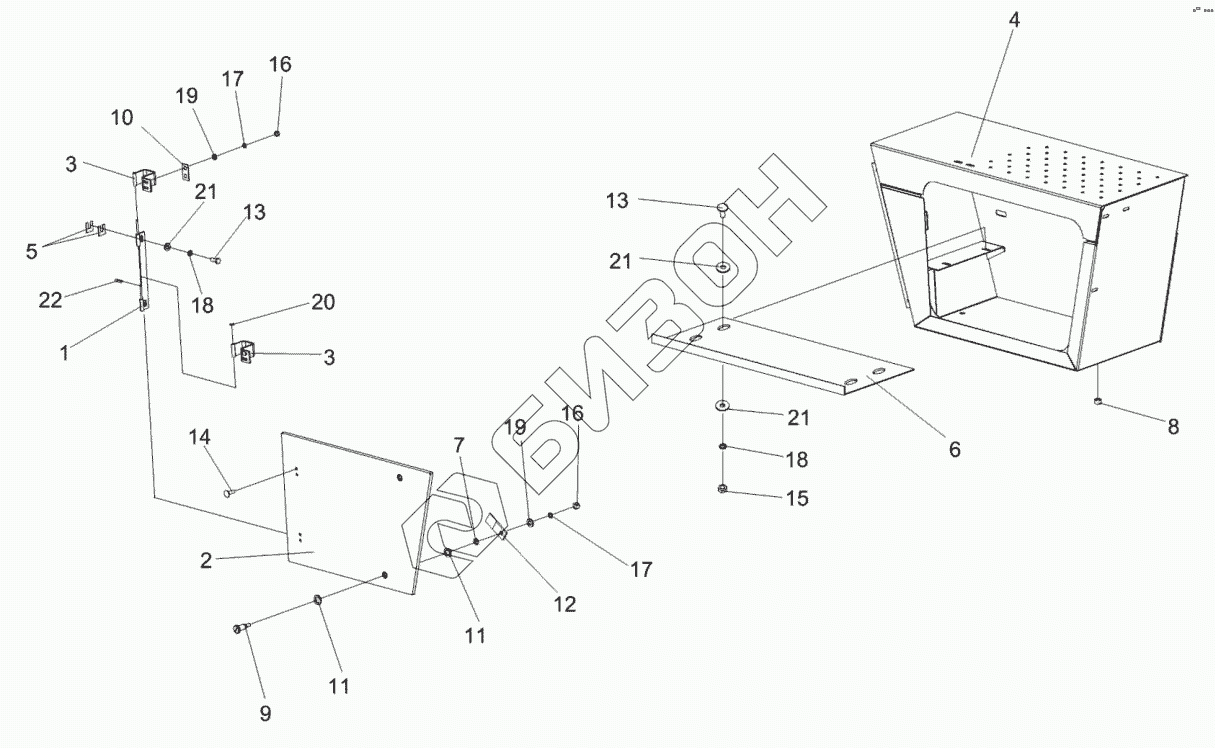

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Ящик КВС-2-0173000
КВС-2-0173000
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0172090 | КВС-1-0172090 | Шарнир |
Загрузка ...
|
|
| КВС-2-0173000 | КВС-2-0173000 | Ящик |
Загрузка ...
|
|
| 1 | КВС-1-0172060 | Опора |
Загрузка ...
|
|
| 2 | КВС-1-0172070 | Дверь |
Загрузка ...
|
|
| 3 | СЭУ-3-1000540А-01 | Скоба |
Загрузка ...
|
|
| 4 | КВС-1-0173010-01 | Корпус |
Загрузка ...
|
|
| 5 | КВС-1-0172424 | Прокладка |
Загрузка ...
|
|
| 6 | КВС-1-0172418 | Полка |
Загрузка ...
|
|
| 7 | КГС0202414 | Шайба |
Загрузка ...
|
|
| 8 | РСМ-10.04.20.045 | Заглушка |
Загрузка ...
|
|
| 9 | СЭУ-3-1000608Б | Палец |
Загрузка ...
|
|
| 10 | ПКК0135404А | Планка |
Загрузка ...
|
|
| 11 | УЭС1000001 | Шайба |
Загрузка ...
|
|
| 12 | УЭС1000507 | Фиксатор |
Загрузка ...
|
|
| 13 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 14 | БолтМ6-6ех20-7802 | Болт М6-6ех20-7802 |
Загрузка ...
|
|
| 15 | ГайкаМ8-60-5915 | Гайка М8-60-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ6-60-5915 | Гайка М6-60-5915 |
Загрузка ...
|
|
| 17 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | ШайбаА6.01-6958 | Шайба |
Загрузка ...
|
|
| 20 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 21 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 22 | Шплинт2х12-397 | Шплинт 2х12-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
