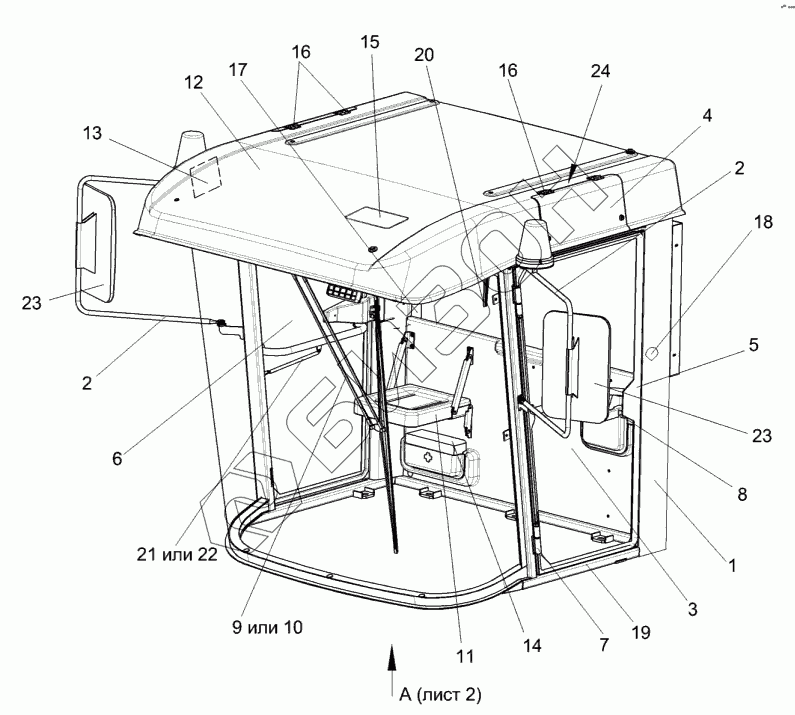

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Кабина КВС-2-0122000
/146.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0122000 | КВС-2-0122000 | Кабина |
Загрузка ...
|
|
| 1 | КВС-2-0122010 | Каркас |
Загрузка ...
|
|
| 2 | КВС-2-0122110 | Кронштейн |
Загрузка ...
|
|
| 3 | КВС-2-0122160 | Облицовка |
Загрузка ...
|
|
| 4 | КВС-2-0122180 | Крышка |
Загрузка ...
|
|
| 5 | КЗК-10-0200120 | Дверь |
Загрузка ...
|
|
| 6 | КЗК-10-0200140 | Дверь |
Загрузка ...
|
|
| 7 | КЗК-12-0120310 | Петля |
Загрузка ...
|
|
| 8 | КЗК-12-0120380-01 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-12-0120810 | Установка стеклоочистителя |
Загрузка ...
|
|
| 10 | КЗК-12-0120810-01 | Установка стеклоочистителя |
Загрузка ...
|
|
| 11 | КВС-1-0129660 | Сиденье дополнительное |
Загрузка ...
|
|
| 12 | КВС-2-0122170 | Крыша |
Загрузка ...
|
|
| 12 | КВС-2-0122027 | Крыша |
Загрузка ...
|
|
| 13 | КГС0120920 | Крышка |
Загрузка ...
|
|
| 14 | РСМ-10.04.21.120 | Аптечка |
Загрузка ...
|
|
| 15 | СЭУ0200380 | Люк |
Загрузка ...
|
|
| 16 | КВК0121422 | Зацеп |
Загрузка ...
|
|
| 17 | КВС-2-0122019 | Облицовка |
Загрузка ...
|
|
| 18 | КВС-2-0122021 | Облицовка |
Загрузка ...
|
|
| 19 | СЭУ0201401 | Порог |
Загрузка ...
|
|
| 20 | 302.00.00 | Пантографное устройство |
Загрузка ...
|
|
| 21 | LIFT-O-MAT095621 | Пружина газовая |
Загрузка ...
|
|
| 22 | 16-2-203-164-A246-B246-150N | Пружина газовая |
Загрузка ...
|
|
| 23 | ВРЕИ.203621.009 | Зеркало наружное |
Загрузка ...
|
|
| 24 | SD-40AX/E | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
