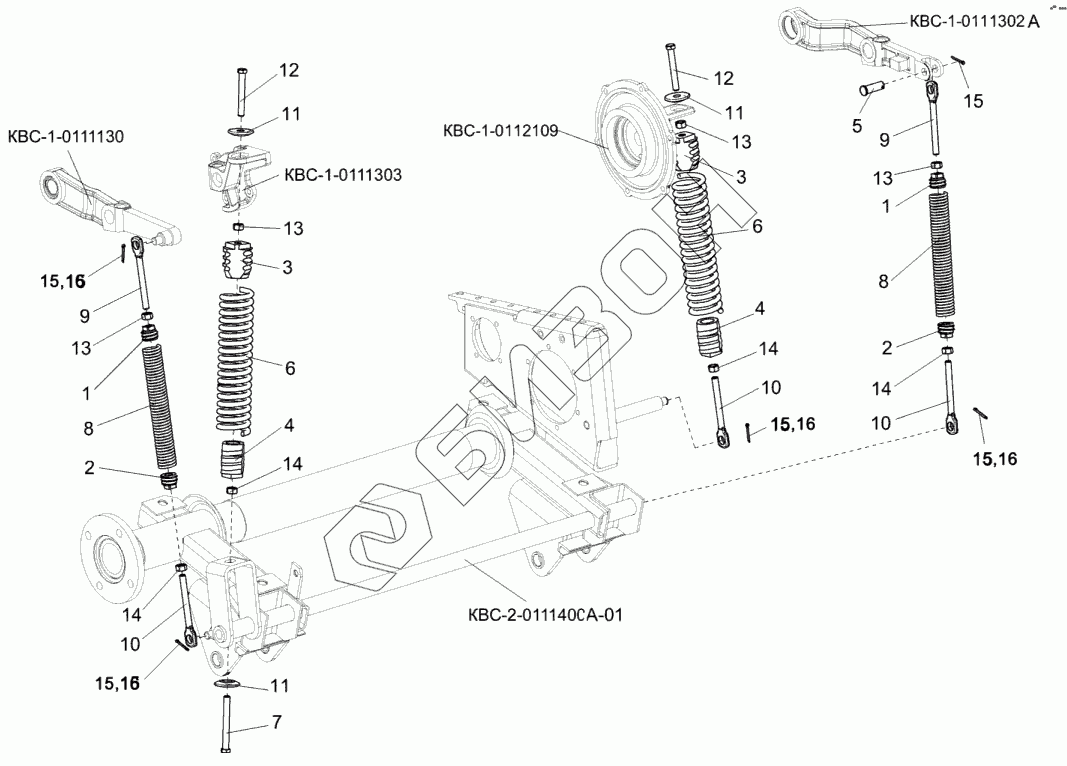

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Пружины аппарата питающего

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КВС-1-0111130
КВС-1-0111303
КВС-1-0112109
КВС-1-0111302А
1
1
2
2
3
3
4
4
5
6
6
6
7
8
8
8
9
9
10
10
10
11
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
15
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-1-0111130 КВС-1-0111130 Рычаг
Загрузка ...
КВС-1-0111303 КВС-1-0111303 Крышка
Загрузка ...
КВС-1-0112109 КВС-1-0112109 Крышка
Загрузка ...
КВС-1-0111302А КВС-1-0111302А Рычаг
Загрузка ...
1 КВС-1-0111205 Пробка
Загрузка ...
2 КВС-1-0111205-01 Пробка
Загрузка ...
3 КВС-1-0111208 Пробка
Загрузка ...
4 КВС-1-0111208-01 Пробка
Загрузка ...
5 КВС-1-0111611 Ось
Загрузка ...
6 КВС-1-0111060 Пружина
Загрузка ...
6 КВС-1-0111625 Пружина
Загрузка ...
7 КВС-1-0111626 Болт
Загрузка ...
8 КВС-1-0111635 Пружина
Загрузка ...
8 КВС-1-0111020 Пружина
Загрузка ...
9 КЗР0202673 Зацеп
Загрузка ...
10 КЗР0202673-01 Зацеп
Загрузка ...
11 КИС0125103 Шайба
Загрузка ...
12 ПКК0108673 Болт
Загрузка ...
13 ГайкаМ12-6G-5915 Гайка М12-6G-5915
Загрузка ...
14 ГайкаМ12LH-6G-5915 Гайка М12LH-6G-5915
Загрузка ...
15 Шплинт4х28-397 Шплинт 4х28-397
Загрузка ...
16 ШайбаС.16.01-11371 Шайба С.16.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
