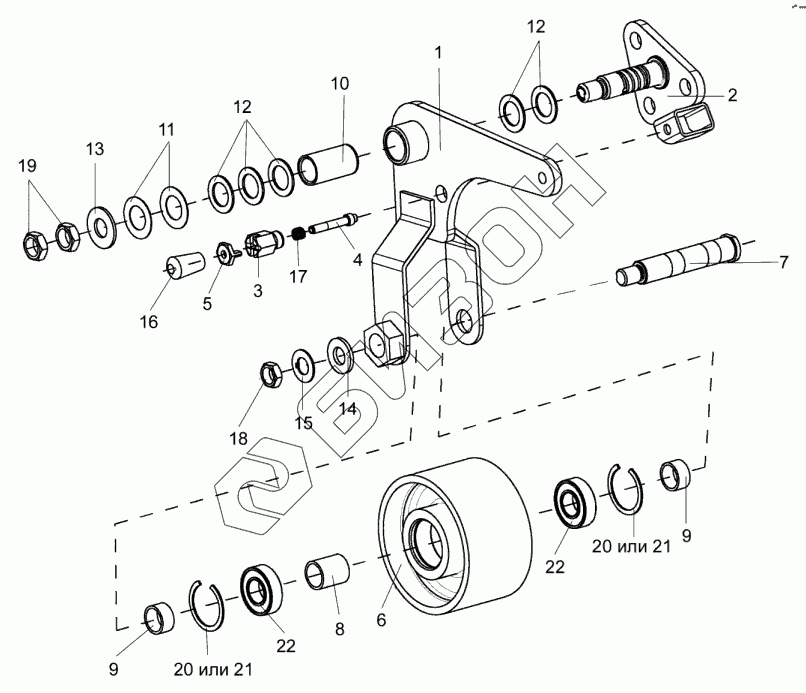

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Рычаг КВС-1-0132010
/38.gif)
1
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0132010 | КВС-1-0132010 | Рычаг |
Загрузка ...
|
|
| 1 | КВС-1-0132030 | Рычаг |
Загрузка ...
|
|
| 1 | КВС-1-0132040 | Рычаг |
Загрузка ...
|
|
| 2 | КВС-1-0132070 | Опора |
Загрузка ...
|
|
| 3 | КВС-1-0116604 | Корпус |
Загрузка ...
|
|
| 4 | КВС-1-0116160 | Фиксатор |
Загрузка ...
|
|
| 4 | КВС-1-0116605 | Фиксатор |
Загрузка ...
|
|
| 5 | КВС-1-0116606 | Гайка |
Загрузка ...
|
|
| 6 | КВС-1-0132020 | Ролик |
Загрузка ...
|
|
| 6 | КВС-1-0132104 | Ролик |
Загрузка ...
|
|
| 7 | КВС-1-0132606 | Ось |
Загрузка ...
|
|
| 8 | КЗК0221802А-02 | Втулка |
Загрузка ...
|
|
| 9 | КЗК0221802А-04 | Втулка |
Загрузка ...
|
|
| 10 | КЗР0221207-01 | Втулка |
Загрузка ...
|
|
| 11 | КИС0100406 | Прокладка |
Загрузка ...
|
|
| 12 | ПКК0135417А | Шайба |
Загрузка ...
|
|
| 13 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 14 | ПКК0117434 | Шайба |
Загрузка ...
|
|
| 15 | ПКК0117435 | Шайба |
Загрузка ...
|
|
| 16 | УЭС0300053 | Ручка |
Загрузка ...
|
|
| 17 | РСМ10.09.09.637 | Пружина |
Загрузка ...
|
|
| 18 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 19 | ГайкаМ20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 20 | В52-13941 | Кольцо |
Загрузка ...
|
|
| 21 | В52-13943 | Кольцо |
Загрузка ...
|
|
| 22 | 180205-8882 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
