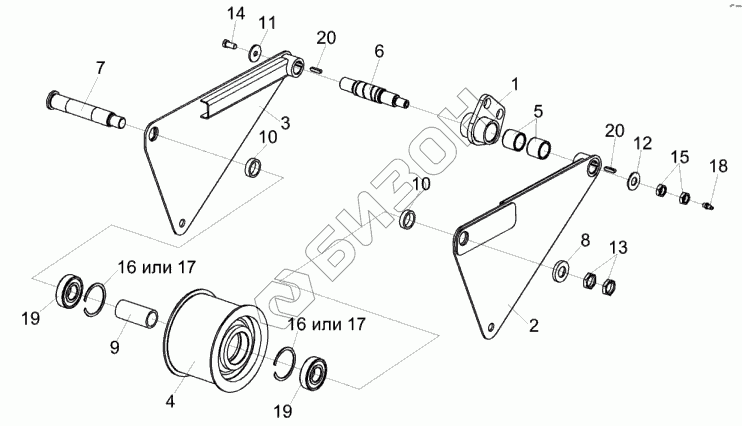

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Рычаг КВС-2-0130050
/35.gif)
1
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0130050 | КВС-2-0130050 | Рычаг |
Загрузка ...
|
|
| 1 | КВС-1-0130050 | Опора |
Загрузка ...
|
|
| 1 | КВС-1-0130080 | Опора |
Загрузка ...
|
|
| 2 | КВС-2-0130210 | Боковина |
Загрузка ...
|
|
| 3 | КВС-2-0130210-01 | Боковина |
Загрузка ...
|
|
| 4 | КВС-2-0130060 | Ролик |
Загрузка ...
|
|
| 4 | КВС-1-0130113 | Ролик |
Загрузка ...
|
|
| 5 | КВС-1-0130204 | Втулка |
Загрузка ...
|
|
| 6 | КВС-1-0130601 | Ось |
Загрузка ...
|
|
| 7 | КВС-1-0130605 | Ось |
Загрузка ...
|
|
| 8 | КВС-1-0111499 | Шайба |
Загрузка ...
|
|
| 9 | КВС-1-0130806 | Втулка |
Загрузка ...
|
|
| 10 | КВС-1-0130806-01 | Втулка |
Загрузка ...
|
|
| 11 | КСН0105614 | Шайба |
Загрузка ...
|
|
| 12 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 13 | ПКК0135665 | Гайка специальная |
Загрузка ...
|
|
| 14 | БолтМ12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 15 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 16 | В80-13941 | Кольцо В80-13941 |
Загрузка ...
|
|
| 17 | В80-13943 | Кольцо В80-13943 |
Загрузка ...
|
|
| 18 | 2.2-19853 | Масленка |
Загрузка ...
|
|
| 19 | 6307-2RS1/C3 | Подшипник 6307-2R S1/C3 |
Загрузка ...
|
|
| 20 | Шпонка8х7х32-23360 | Шпонка 8х7х32-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
