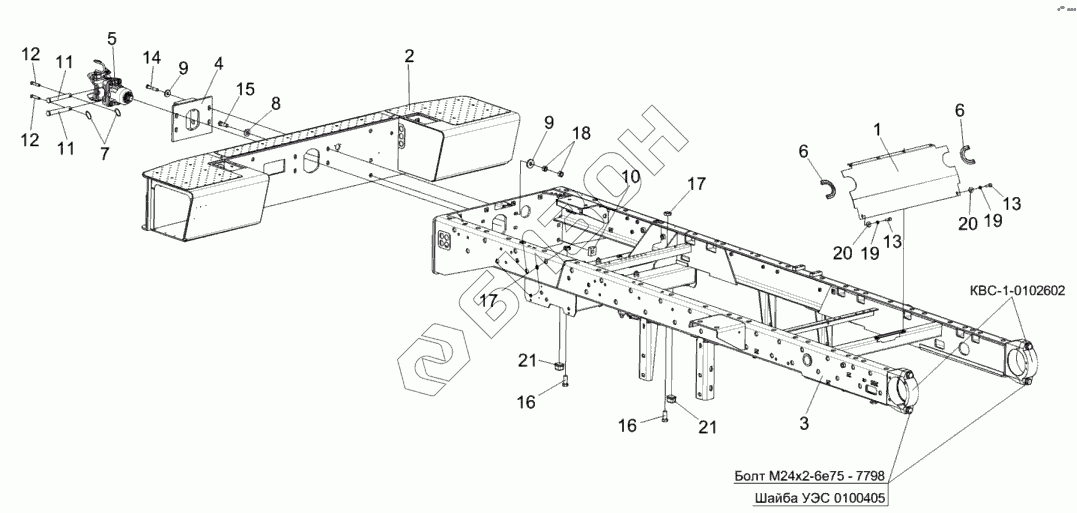

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Шасси КВС-2-0101500
/89.gif)
УЭС0100405
М24х2-6е75-7798
1
1
2
3
4
5
6
6
7
8
9
9
10
11
11
12
12
13
13
14
15
16
16
17
17
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-01015000 | КВС-2-01015000 | Шасси |
Загрузка ...
|
|
| УЭС0100405 | УЭС0100405 | Шайба |
Загрузка ...
|
|
| М24х2-6е75-7798 | М24х2-6е75-7798 | Болт |
Загрузка ...
|
|
| 1 | КВС-2-0101080 | Ограждение |
Загрузка ...
|
|
| 1 | КВС-2-0101090 | Ограждение |
Загрузка ...
|
|
| 2 | КВС-2-0101510А | Бампер задний |
Загрузка ...
|
|
| 3 | КВС-2-0102000 | Рама шасси |
Загрузка ...
|
|
| 4 | МКС0101050 | Плита |
Загрузка ...
|
|
| 5 | УЭС0003150 | Устройство тягово-сцепное |
Загрузка ...
|
|
| 6 | КВС-2-0101001 | Уплотнение |
Загрузка ...
|
|
| 7 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 8 | КВС-1-0100471 | Шайба |
Загрузка ...
|
|
| 9 | ПКК0100426 | Шайба |
Загрузка ...
|
|
| 10 | УЭС0000503 | Вкладыш |
Загрузка ...
|
|
| 11 | УЭС0003616 | Палец |
Загрузка ...
|
|
| 12 | УЭС0104609-01 | Чека |
Загрузка ...
|
|
| 13 | БолтМ6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 14 | БолтМ16-6eх90-7796 | Болт М16-6eх90-7796 |
Загрузка ...
|
|
| 15 | БолтМ20х1,5-6eх60-7796 | Болт М20х1,5-6eх60-7796 |
Загрузка ...
|
|
| 16 | БолтМ24х2-6eх55-7796 | Болт М24х2-6eх55-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 18 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 21 | 887-2902420 | Буфер передней рессоры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
