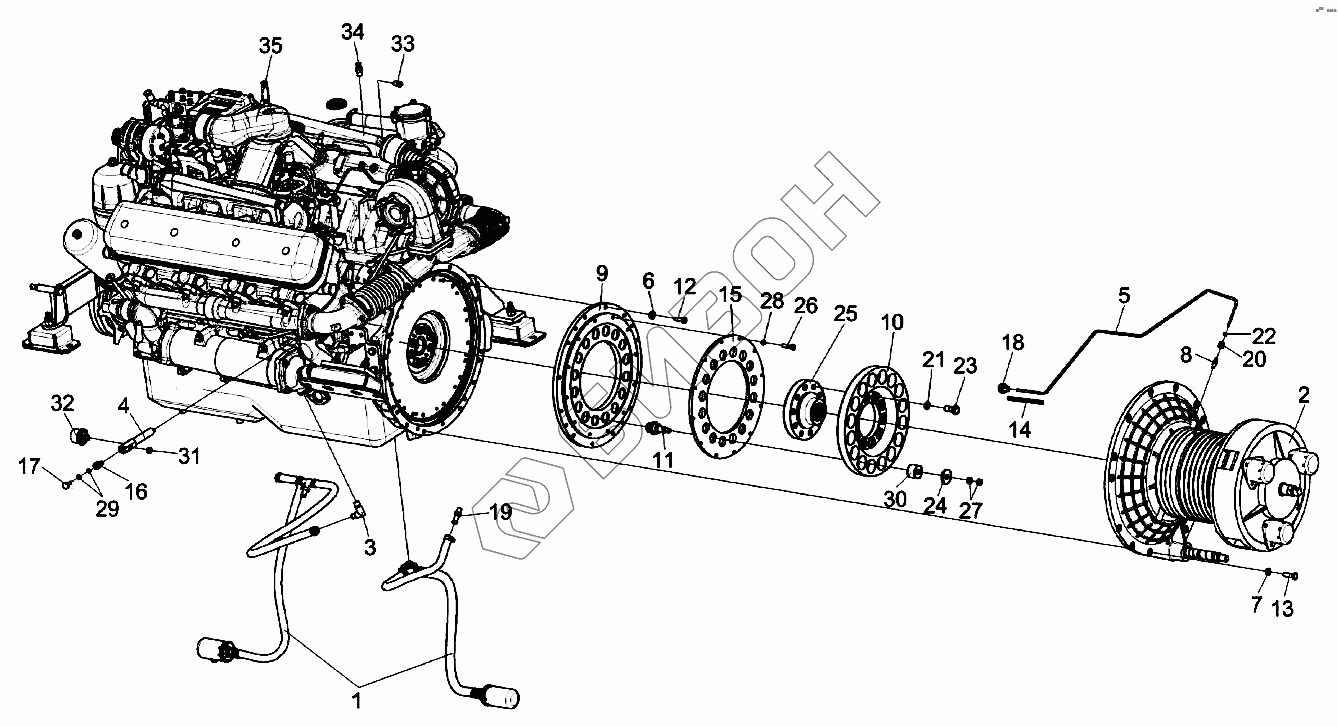

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Двигатель КВС-7-0150010 (лист 1)
/69.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0116500 | КСК-6025-0116500 | Маслопровод |
Загрузка ...
|
|
| КВС-7-0150010 | КВС-7-0150010 | Двигатель |
Загрузка ...
|
|
| УЭС-6-0400130 | УЭС-6-0400130 | Диск ведомый |
Загрузка ...
|
|
| УЭС-6-0400040 | УЭС-6-0400040 | Проставка |
Загрузка ...
|
|
| 1 | КВС-7-0150260 | Установка сливных рукавов |
Загрузка ...
|
|
| 2 | КВС-7-0151000 | Главный привод |
Загрузка ...
|
|
| 3 | КЗК-12-3-0106500 | Угольник |
Загрузка ...
|
|
| 4 | КГС-2-0116602 | Штуцер |
Загрузка ...
|
|
| 5 | КСК-6025-0116813 | Трубка |
Загрузка ...
|
|
| 6 | КСН0100665-01 | Шайба |
Загрузка ...
|
|
| 7 | УЭС0100607 | Шайба |
Загрузка ...
|
|
| 8 | УЭС-3-0400653 | Штуцер |
Загрузка ...
|
|
| 9 | УЭС-6-0400101 | Проставка |
Загрузка ...
|
|
| 10 | УЭС-6-0400103 | Диск |
Загрузка ...
|
|
| 11 | УЭС-6-0400601 | Палец |
Загрузка ...
|
|
| 12 | УЭС-6-0400602-01 | Болт |
Загрузка ...
|
|
| 13 | УЭС-6-0400618 | Болт |
Загрузка ...
|
|
| 14 | УЭС-6-0400622-01 | Оплетка |
Загрузка ...
|
|
| 15 | УЭС-7-0400401А | Диск |
Загрузка ...
|
|
| 16 | УЭС-7-0400604А | Штуцер |
Загрузка ...
|
|
| 17 | УЭС-7-0400606А | Болт поворотного угольника |
Загрузка ...
|
|
| 18 | УЭС-7-0400607 | Угольник поворотный |
Загрузка ...
|
|
| 19 | УЭС-7-0400694 | Штуцер |
Загрузка ...
|
|
| 20 | УЭС-7-0800624 | Гайка |
Загрузка ...
|
|
| 21 | 14-0150 | Шайба |
Загрузка ...
|
|
| 22 | 105.069.00.081 | Муфта конусная |
Загрузка ...
|
|
| 23 | 31-0414 | Болт крепления маховика |
Загрузка ...
|
|
| 24 | 31.01-2165 | Шайба |
Загрузка ...
|
|
| 25 | 3101-2196 | Втулка шлицевая |
Загрузка ...
|
|
| 26 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 27 | ГайкаМ14-6G-2526 | Гайка М14-6G-2526 |
Загрузка ...
|
|
| 28 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 29 | 10М1-23358 | Прокладка 10 М1-23358 |
Загрузка ...
|
|
| 30 | 31.01-2199 | Амортизатор |
Загрузка ...
|
|
| 31 | 2-КГ3/8dm | Пробка 2-КГ 3/8dm |
Загрузка ...
|
|
| 32 | ДД-10-07М | Датчик давления |
Загрузка ...
|
|
| 33 | ДУТЖ-01 | Датчик ДУТЖ-01 |
Загрузка ...
|
|
| 34 | ДАТЖ-02 | Датчик аварийной температуры жидкости |
Загрузка ...
|
|
| 35 | ЯМЗ-65856 | Двигатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
