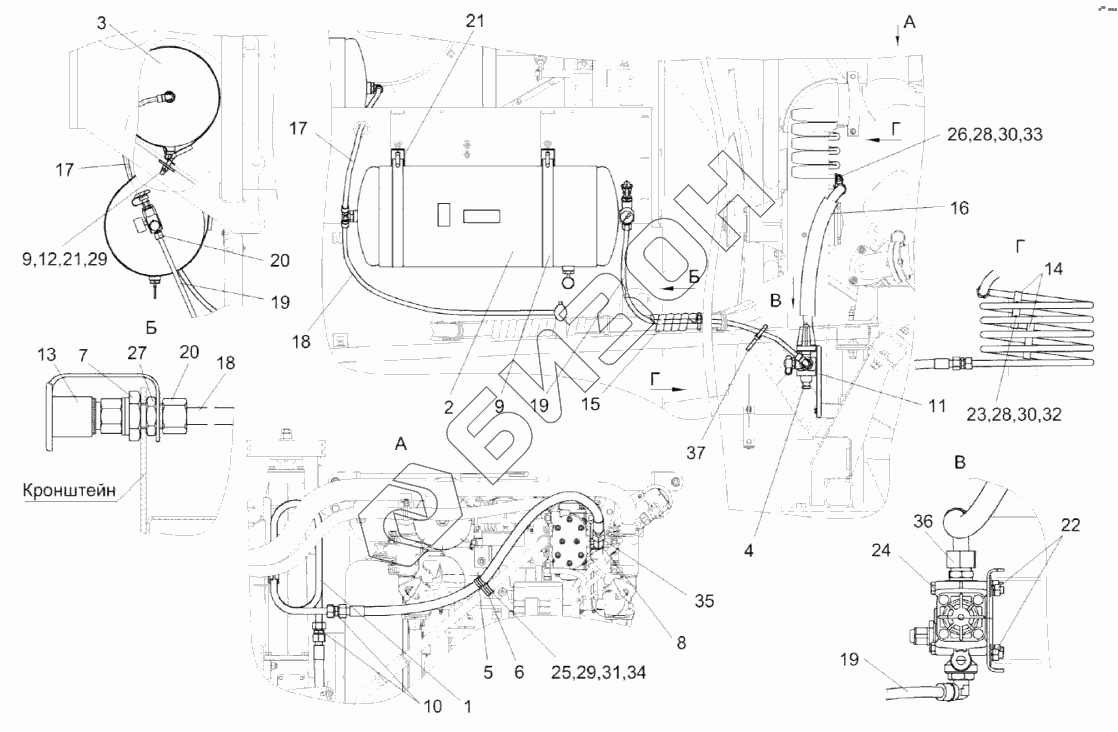

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Пневмосистема КВС-7-0800000
/211.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-7-0800000 | КВС-7-0800000 | Пневмосистема |
Загрузка ...
|
|
| 1 | КВС-7-0800080 | Трубопровод |
Загрузка ...
|
|
| 2 | КВС-5-0800030 | Ресивер |
Загрузка ...
|
|
| 3 | КВС-5-0800050 | Ресивер |
Загрузка ...
|
|
| 4 | КВС-5-0800190 | Регулятор давления |
Загрузка ...
|
|
| 5 | КГС0115770-02 | Хомут |
Загрузка ...
|
|
| 6 | КГС0115770-03 | Хомут |
Загрузка ...
|
|
| 7 | КГС0180120 | Пневмовывод |
Загрузка ...
|
|
| 8 | КЗК-10-0800310 | Угольник |
Загрузка ...
|
|
| 9 | ПЕА3508080 | Хомут |
Загрузка ...
|
|
| 10 | ГШП0626624 | Штуцер |
Загрузка ...
|
|
| 11 | КВС-5-0800401 | Кронштейн |
Загрузка ...
|
|
| 12 | КВС-2-0169428 | Шайба |
Загрузка ...
|
|
| 13 | КЗК-12-0800001 | Заглушка наружная |
Загрузка ...
|
|
| 14 | КЗК-12-0800408 | Скоба |
Загрузка ...
|
|
| 15 | ОПЛ0600027-01 | Оплетка |
Загрузка ...
|
|
| 16 | РТ30380051-28 | Рукав |
Загрузка ...
|
|
| 17 | ПТР0800012-28 | Пневмотрубка |
Загрузка ...
|
|
| 18 | ПТР0800012-50 | Пневмотрубка |
Загрузка ...
|
|
| 19 | ПТР0800012-58 | Пневмотрубка |
Загрузка ...
|
|
| 20 | УЭС-7-0800624-01 | Гайка |
Загрузка ...
|
|
| 21 | 887Б-3513091 | Прокладка воздушного баллона |
Загрузка ...
|
|
| 22 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6eх35-7796 | Болт М8-6eх35-7796 |
Загрузка ...
|
|
| 24 | БолтМ8-6eх80-7796 | Болт М8-6eх80-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 26 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 27 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 28 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 30 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 34 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 35 | РВД16-PTFE-М26х1,5-24-600 | Рукав высокого давления |
Загрузка ...
|
|
| 36 | РВД16-2SC-М26х1,5-24-1000-0-90 | Рукав высокого давления |
Загрузка ...
|
|
| 37 | 2-0160986-2 | Лента стяжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
