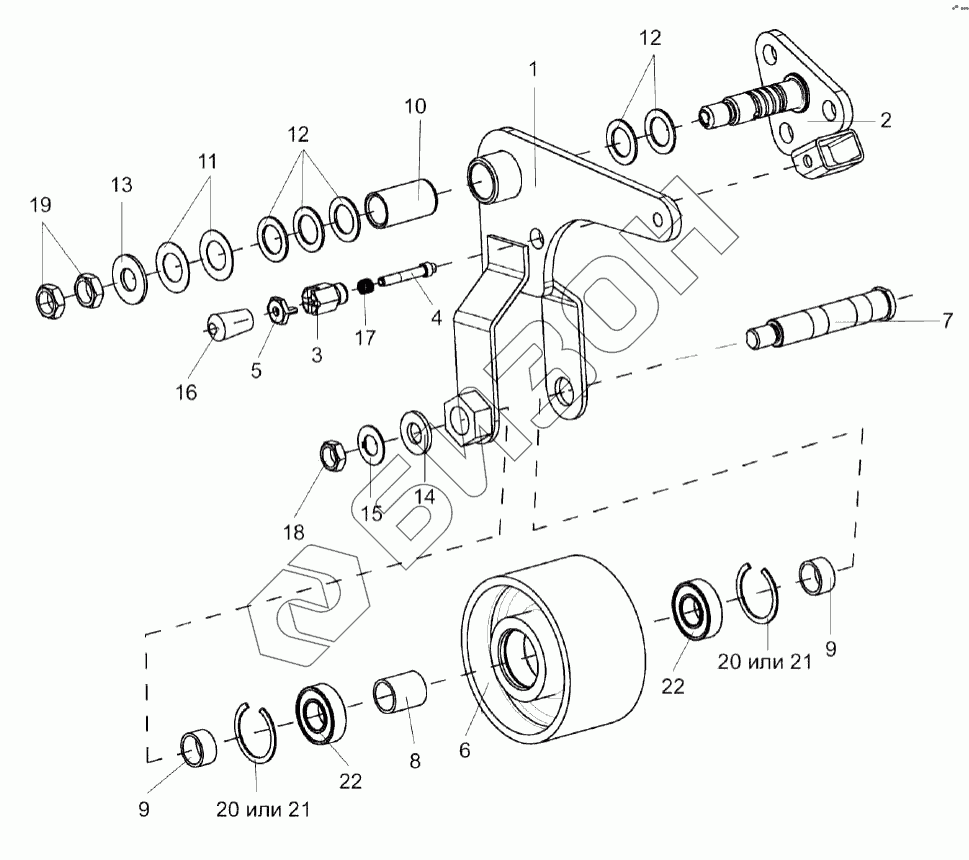

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Рычаг КВС-1-0132010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-1-0116160 КВС-1-0116160 Фиксатор
Загрузка ...
КВС-1-0132020 КВС-1-0132020 Ролик
Загрузка ...
КВС-1-0132030 КВС-1-0132030 Рычаг
Загрузка ...
КВС-1-0132010 КВС-1-0132010 Рычаг
Загрузка ...
1 КВС-1-0132040 Рычаг
Загрузка ...
2 КВС-1-0132070 Опора
Загрузка ...
3 КВС-1-0116604 Корпус
Загрузка ...
4 КВС-1-0116605 Фиксатор
Загрузка ...
5 КВС-1-0116606 Гайка
Загрузка ...
6 КВС-1-0132104 Ролик
Загрузка ...
7 КВС-1-0132606 Ось
Загрузка ...
8 КЗК0221802А-02 Втулка
Загрузка ...
9 КЗК0221802А-04 Втулка
Загрузка ...
10 КЗР0221207-01 Втулка
Загрузка ...
11 КИС0100406 Прокладка
Загрузка ...
12 ПКК0135417А Шайба
Загрузка ...
13 КСН0114402-01 Шайба
Загрузка ...
14 ПКК0117434 Шайба
Загрузка ...
15 ПКК0117435 Шайба
Загрузка ...
16 УЭС0300053 Ручка
Загрузка ...
17 РСМ10.09.09.637 Пружина
Загрузка ...
18 ГайкаМ18х1,5-6G-2526 Гайка М18х1,5-6G-2526
Загрузка ...
19 ГайкаМ20-6G-2526 Гайка М20-6G-2526
Загрузка ...
20 В52-13941 Кольцо
Загрузка ...
21 В52-13943 Кольцо
Загрузка ...
22 180205-8882 Подшипник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
