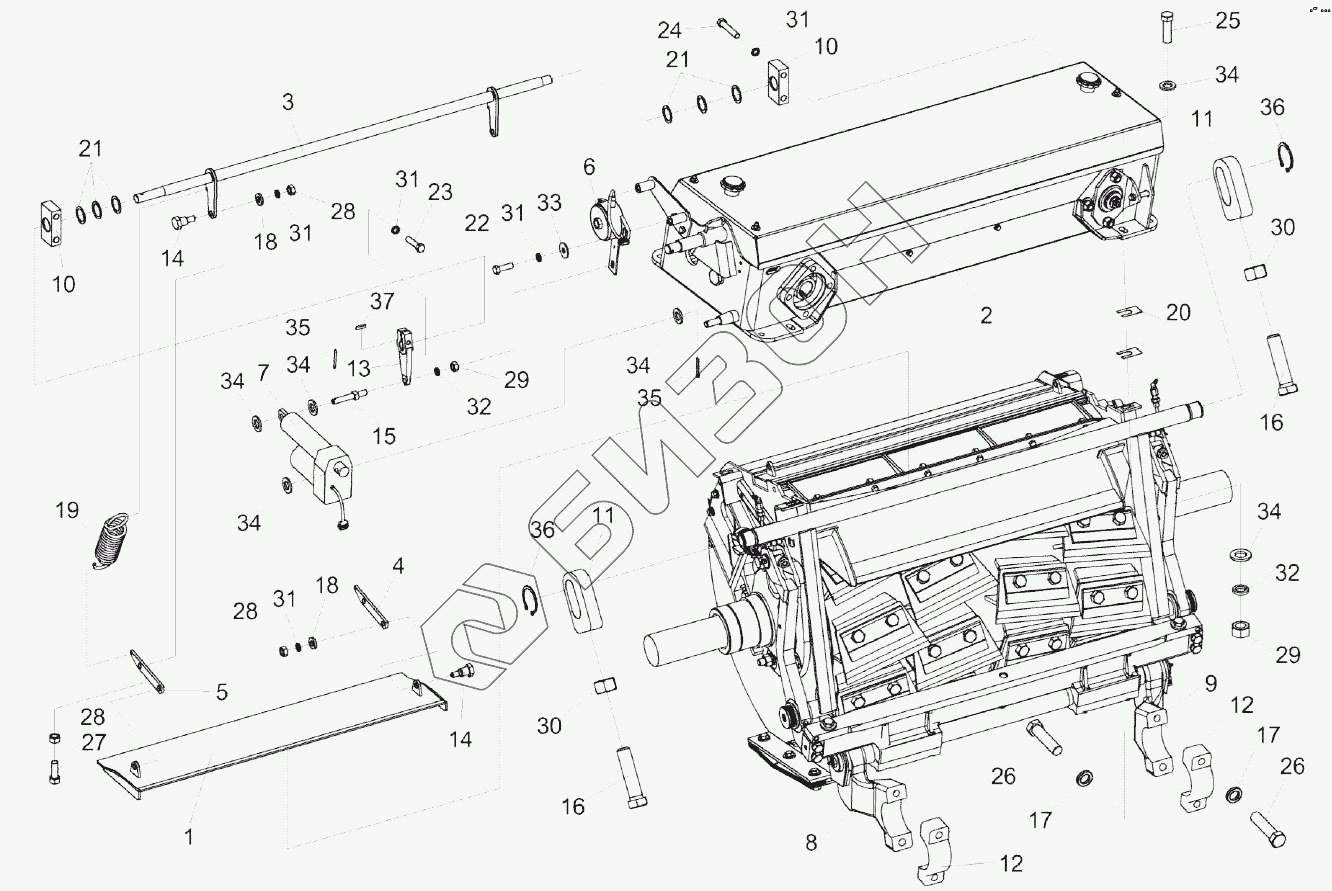

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Аппарат измельчающий КВС-2-0115000Б
-2/28.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
21
21
22
23
24
25
26
26
27
28
28
28
29
29
30
30
31
31
31
31
31
32
32
33
34
34
34
34
34
34
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0115000Б | КВС-2-0115000Б | Аппарат измельчающий |
Загрузка ...
|
|
| 1 | КВС-2-0115100А | Крышка |
Загрузка ...
|
|
| 2 | КВС-2-0116500 | Устройство заточное |
Загрузка ...
|
|
| 3 | КВС-1-0115140Б | Привод |
Загрузка ...
|
|
| 4 | КВС-1-0115160 | Тяга |
Загрузка ...
|
|
| 5 | КВС-1-0115160-01 | Тяга |
Загрузка ...
|
|
| 6 | КВС-1-0701500-01 | Датчик положения |
Загрузка ...
|
|
| 7 | КВС-1-0701590 | Электромеханизм крышки |
Загрузка ...
|
|
| 8 | КВС-2-0115603А | Рычаг |
Загрузка ...
|
|
| 8 | КВС-2-0115190 | Рычаг |
Загрузка ...
|
|
| 9 | КВС-2-0115190-01 | Рычаг |
Загрузка ...
|
|
| 9 | КВС-2-0115603А-01 | Рычаг |
Загрузка ...
|
|
| 10 | КВС-1-0115451 | Опора |
Загрузка ...
|
|
| 11 | КВС-1-0115604 | Скоба |
Загрузка ...
|
|
| 12 | КВС-1-0115609 | Крышка |
Загрузка ...
|
|
| 13 | КВС-1-0115614 | Рычаг |
Загрузка ...
|
|
| 14 | КВС-1-0115615 | Болт специальный |
Загрузка ...
|
|
| 15 | КВС-1-0115616 | Ось |
Загрузка ...
|
|
| 16 | КВС-1-0115621 | Болт |
Загрузка ...
|
|
| 17 | КИЛ0116416 | Шайба |
Загрузка ...
|
|
| 18 | КИЛ0116445 | Шайба |
Загрузка ...
|
|
| 19 | КИС0119617В | Пружина |
Загрузка ...
|
|
| 20 | КИС0135501Б | Шайба регулировочная |
Загрузка ...
|
|
| 21 | КИС0614404А | Прокладка |
Загрузка ...
|
|
| 22 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6eх35-7796 | Болт М8-6eх35-7796 |
Загрузка ...
|
|
| 24 | БолтМ8-6eх45-7796 | Болт М8-6eх45-7796 |
Загрузка ...
|
|
| 25 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 26 | БолтМ16-6ех65-7796 | Болт М16-6ех65-7796 |
Загрузка ...
|
|
| 27 | БолтМ8-6ех30-7802 | Болт М8-6ех30-7802 |
Загрузка ...
|
|
| 28 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ20-6G-5915 | Гайка М20-6G-5915 |
Загрузка ...
|
|
| 31 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 34 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 35 | Шплинт3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 36 | В38-13942 | Кольцо В38-13942 |
Загрузка ...
|
|
| 37 | Шпонка2-6х6х18-23360 | Шпонка 2-6х6х18-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
