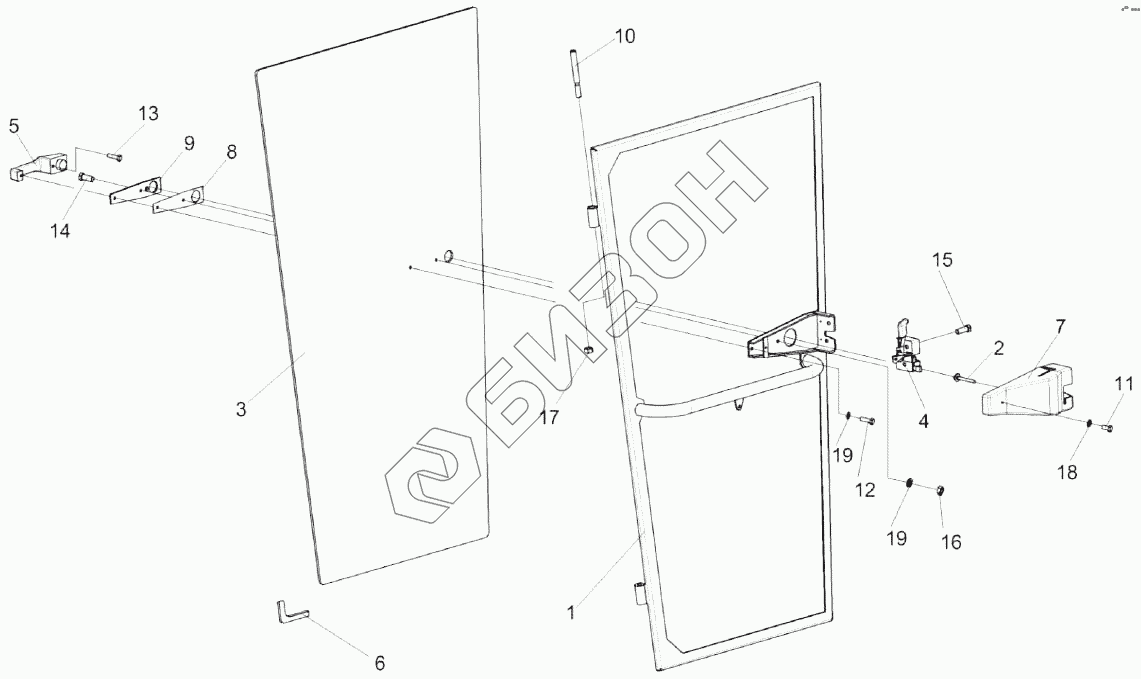

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Дверь КЗК-10-0200140
-2/160.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10-0200150 | КЗК-10-0200150 | Дверь |
Загрузка ...
|
|
| КЗК-10-0200140 | КЗК-10-0200140 | Дверь |
Загрузка ...
|
|
| 1 | КЗК-10-0200160 | Каркас |
Загрузка ...
|
|
| 2 | СЭУ0200840 | Упор |
Загрузка ...
|
|
| 3 | КЗК-12-0120003 | Стекло |
Загрузка ...
|
|
| 4 | 80-6105050 | Замок |
Загрузка ...
|
|
| 5 | 80-6105300А1 | Ручка |
Загрузка ...
|
|
| 6 | СЭУ0200022 | Подкладка |
Загрузка ...
|
|
| 7 | СЭУ0200041 | Крышка |
Загрузка ...
|
|
| 8 | СЭУ0200072 | Прокладка |
Загрузка ...
|
|
| 9 | СЭУ0200497 | Пластина |
Загрузка ...
|
|
| 10 | СЭУ0200618 | Ось |
Загрузка ...
|
|
| 11 | ВинтB.М4-6eх8-17473 | Винт B.М4-6eх8-17473 |
Загрузка ...
|
|
| 12 | ВинтB.М6-6eх30-17473 | Винт B.М6-6eх30-17473 |
Загрузка ...
|
|
| 13 | ВинтB2.М6-6eх12-17475 | Винт B2.М6-6eх12-17475 |
Загрузка ...
|
|
| 14 | ВинтB2.М6-6eх25-174575 | Винт B2.М6-6eх25-174575 |
Загрузка ...
|
|
| 15 | ВинтB2.М8-6eх16-17475 | Винт B2.М8-6eх16-17475 |
Загрузка ...
|
|
| 16 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 18 | ШайбаC.4.01-11371 | Шайба C.4.01-11371 |
Загрузка ...
|
|
| 19 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
