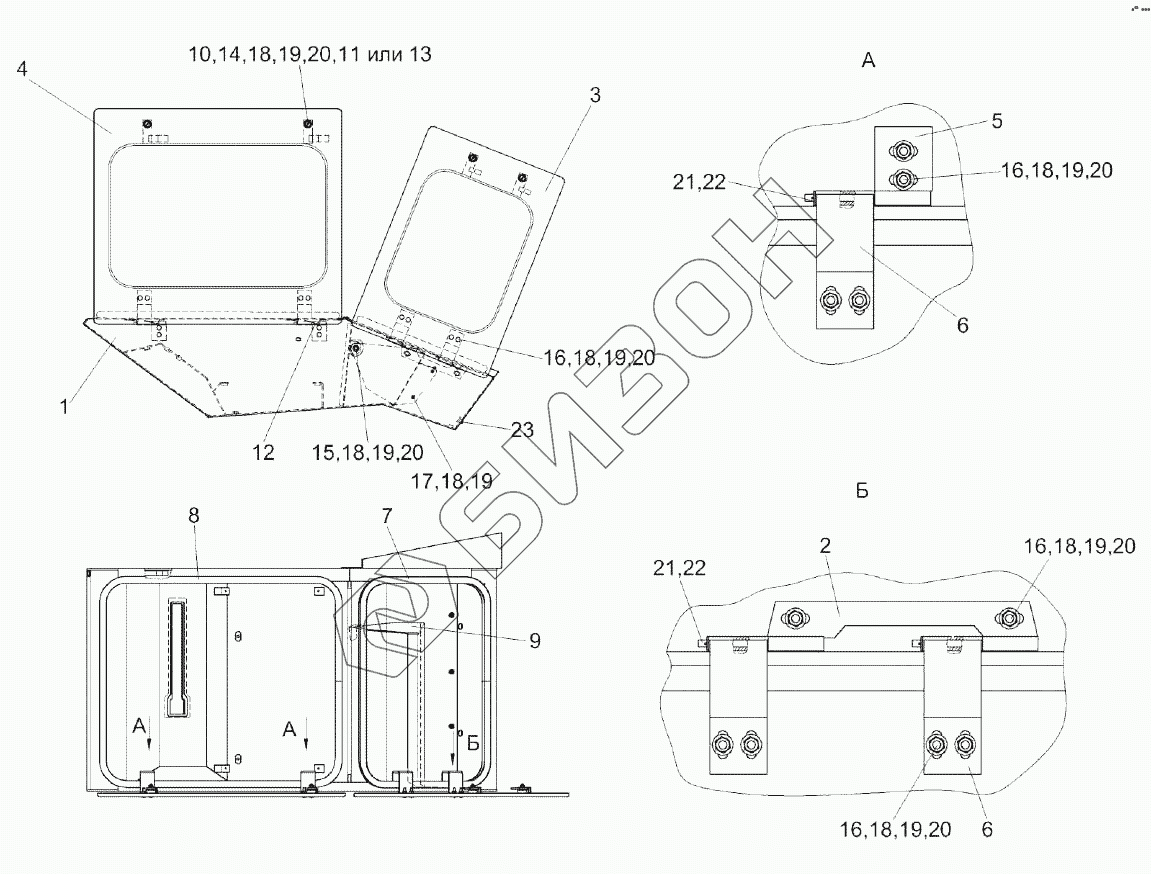

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Электрошкаф КВС-2-0702010Б-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20
20
20
21
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-2-0702010Б-01 КВС-2-0702010Б-01 Электрошкаф
Загрузка ...
1 КВС-2-0702020В-01 Корпус
Загрузка ...
2 КВС-2-0702120 Шарнир
Загрузка ...
3 КВС-2-0702130А Крышка нижняя
Загрузка ...
4 КВС-2-0702140А Крышка верхняя
Загрузка ...
5 СЭУ-3-1000530А Шарнир
Загрузка ...
6 СЭУ-3-1000540А Скоба
Загрузка ...
7 КВС-2-0702001 Уплотнение Т-8
Загрузка ...
8 КВС-2-0702002 Уплотнение Т-8
Загрузка ...
9 КВС-2-0702432 Полка
Загрузка ...
10 КВС-2-0702602 Палец
Загрузка ...
11 КГС0202414 Шайба
Загрузка ...
12 ПКК0135404А Планка
Загрузка ...
13 УЭС1000001 Шайба
Загрузка ...
14 УЭС1000507 Фиксатор
Загрузка ...
15 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
Загрузка ...
16 БолтМ6-6eх20-7802 Болт М6-6eх20-7802
Загрузка ...
17 ВинтB.М6-6eх18-17473 Винт B.М6-6eх18-17473
Загрузка ...
18 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
19 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
20 ШайбаС6.01-6958 Шайба С6.01-6958
Загрузка ...
21 ШайбаC.5.01-11371 Шайба C.5.01-11371
Загрузка ...
22 Шплинт2х12-397 Шплинт 2х12-397
Загрузка ...
23 РСМ-10.04.20.045 Заглушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
