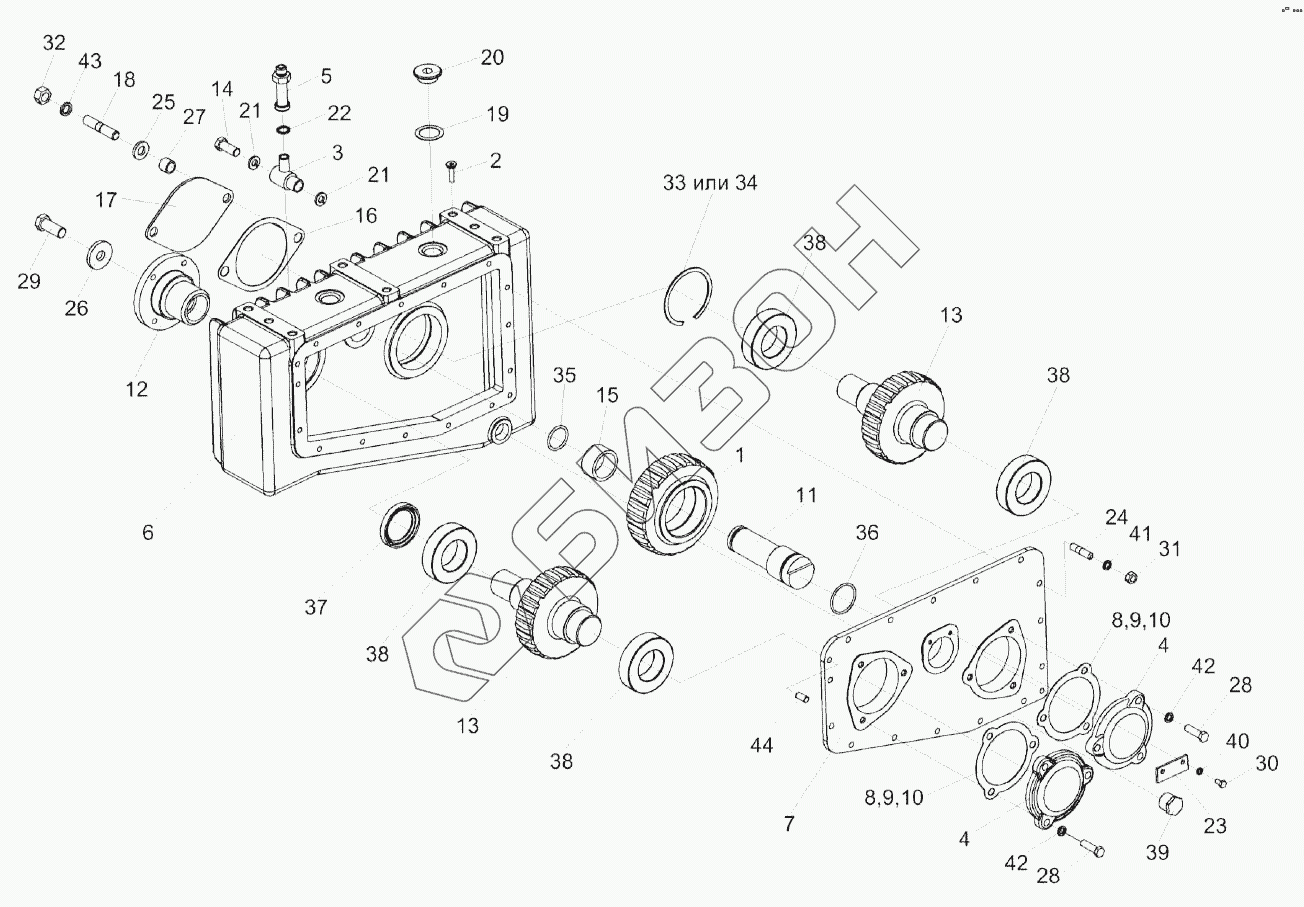

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Редуктор КВС-2-0104100
-2/176.gif)
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
40
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0104100 | КВС-2-0104100 | Редуктор |
Загрузка ...
|
|
| 1 | КВС-2-0104110 | Шестерня |
Загрузка ...
|
|
| 2 | КВС-2-0104120 | Маслоуказатель |
Загрузка ...
|
|
| 3 | КВС-2-0104130 | Угольник |
Загрузка ...
|
|
| 4 | КВС-2-0104140 | Крышка |
Загрузка ...
|
|
| 5 | КЗР0114230 | Сапун |
Загрузка ...
|
|
| 6 | КВС-2-0104111А | Корпус |
Загрузка ...
|
|
| 7 | КВС-2-0104112 | Крышка |
Загрузка ...
|
|
| 8 | КВС-2-0104501 | Прокладка |
Загрузка ...
|
|
| 9 | КВС-2-0104501-01 | Прокладка |
Загрузка ...
|
|
| 10 | КВС-2-0104501-02 | Прокладка |
Загрузка ...
|
|
| 11 | КВС-2-0104603 | Ось |
Загрузка ...
|
|
| 12 | КВС-2-0104604 | Фланец |
Загрузка ...
|
|
| 13 | КВС-2-0104605 | Вал-шестерня |
Загрузка ...
|
|
| 14 | КВС-2-0104621 | Болт |
Загрузка ...
|
|
| 15 | КВС-2-0104801 | Втулка |
Загрузка ...
|
|
| 16 | КГС0104032 | Прокладка |
Загрузка ...
|
|
| 17 | КГС0104432 | Крышка |
Загрузка ...
|
|
| 18 | КГС0104639 | Шпилька |
Загрузка ...
|
|
| 19 | КЗР0210001А | Прокладка |
Загрузка ...
|
|
| 20 | КЗР0210603А | Пробка |
Загрузка ...
|
|
| 21 | КИС0108424А | Шайба |
Загрузка ...
|
|
| 22 | КИС0118005 | Прокладка |
Загрузка ...
|
|
| 23 | ПКК0135401А | Упор |
Загрузка ...
|
|
| 24 | ПКК0135641А | Шпилька |
Загрузка ...
|
|
| 25 | УЭС0000493 | Шайба |
Загрузка ...
|
|
| 26 | 04.140.002 | Шайба |
Загрузка ...
|
|
| 27 | 3518020-48006 | Втулка |
Загрузка ...
|
|
| 28 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 29 | БолтМ16-6ех40-7796 | Болт М16-6ех40-7796 |
Загрузка ...
|
|
| 30 | БолтМ6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 31 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 33 | В90-13941 | Кольцо |
Загрузка ...
|
|
| 34 | В90-13943 | Кольцо |
Загрузка ...
|
|
| 35 | 034-040-36-2-2-18829/9833 | Кольцо 034-040-36-2-2-18829/9833 |
Загрузка ...
|
|
| 36 | 045-050-30-2-2-18829/9833 | Кольцо 045-050-30-2-2-18829/9833 |
Загрузка ...
|
|
| 37 | 2.3-50х70-1-8752 | Манжета 2.3-50х70-1 -8752 |
Загрузка ...
|
|
| 38 | 7210А-27365 | Подшипник 7210А-27365 |
Загрузка ...
|
|
| 39 | ПробкаКГ3/4dm | Пробка КГ3/4dm |
Загрузка ...
|
|
| 40 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 44 | Штифт8х24-3128 | Штифт 8х24-3128 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
