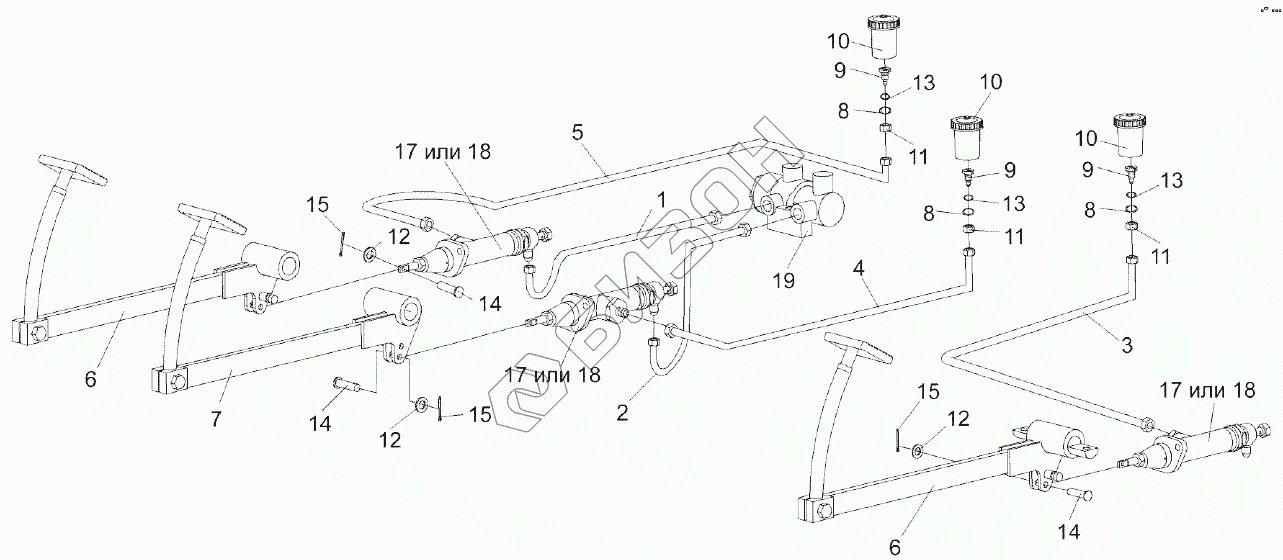

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Рычаги и трубопроводы площадки управления
-2/130.gif)
1
2
3
4
5
6
6
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
17
17
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0129000А-02 | КВС-2-0129000А-02 | Площадка управления |
Загрузка ...
|
|
| 1 | КЗК-10-0119510 | Трубопровод |
Загрузка ...
|
|
| 2 | КЗК-10-0119510-01 | Трубопровод |
Загрузка ...
|
|
| 3 | КВС-1-0129150 | Трубопровод |
Загрузка ...
|
|
| 4 | КВС-1-0129160 | Трубопровод |
Загрузка ...
|
|
| 5 | КВС-1-0129170 | Трубопровод |
Загрузка ...
|
|
| 6 | КЗС0119090 | Рычаг |
Загрузка ...
|
|
| 7 | КЗС0119090-01 | Рычаг |
Загрузка ...
|
|
| 8 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 9 | УЭС0300639 | Штуцер бачка |
Загрузка ...
|
|
| 10 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 11 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 12 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 13 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 14 | Ось6-8b12х30-9650 | Ось 6-8b12х30-9650 |
Загрузка ...
|
|
| 15 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 16 | ЕДЦГ073.000-03 | Главный цилиндр |
Загрузка ...
|
|
| 17 | РСМ10.04.14.150 | Главный цилиндр |
Загрузка ...
|
|
| 18 | Т22160 | Цилиндр главный привода тормозов |
Загрузка ...
|
|
| 19 | 3518090-51050 | Регулятор давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
